Bản vẽ bố trí không phải là ảnh phối cảnh; điều quan trọng là đánh giá xem có thể đặt được hay không, có thuận tiện hay không, và khả năng mở rộng về sau có tốt hay không.
Đối với nhà máy sản xuất ván lạng gỗ và nhà máy sản xuất lõi ván lạng, điều quan trọng nhất của sơ đồ bố trí không phải là vẻ ngoài đẹp mắt, mà là việc kịp thời đánh giá xem giữa máy truớc lạng, máy xếp ván lạng, máy xếp pallet, dây chuyền vận chuyển và tuyến đường di chuyển của xe nâng có thông suốt hay không. Nếu có thể cung cấp các thông số về chiều dài, chiều rộng nhà xưởng, vị trí cột, cửa ra vào, nguồn điện, nguồn khí nén, vị trí các thiết bị hiện có cũng như các thông số kỹ thuật mục tiêu, thì quá trình trao đổi phương án sẽ diễn ra nhanh chóng hơn.
Trước tiên xác định kích thước nhà xưởng, hướng cấp liệu, hướng xuất ván và lối đi của xe nâng.

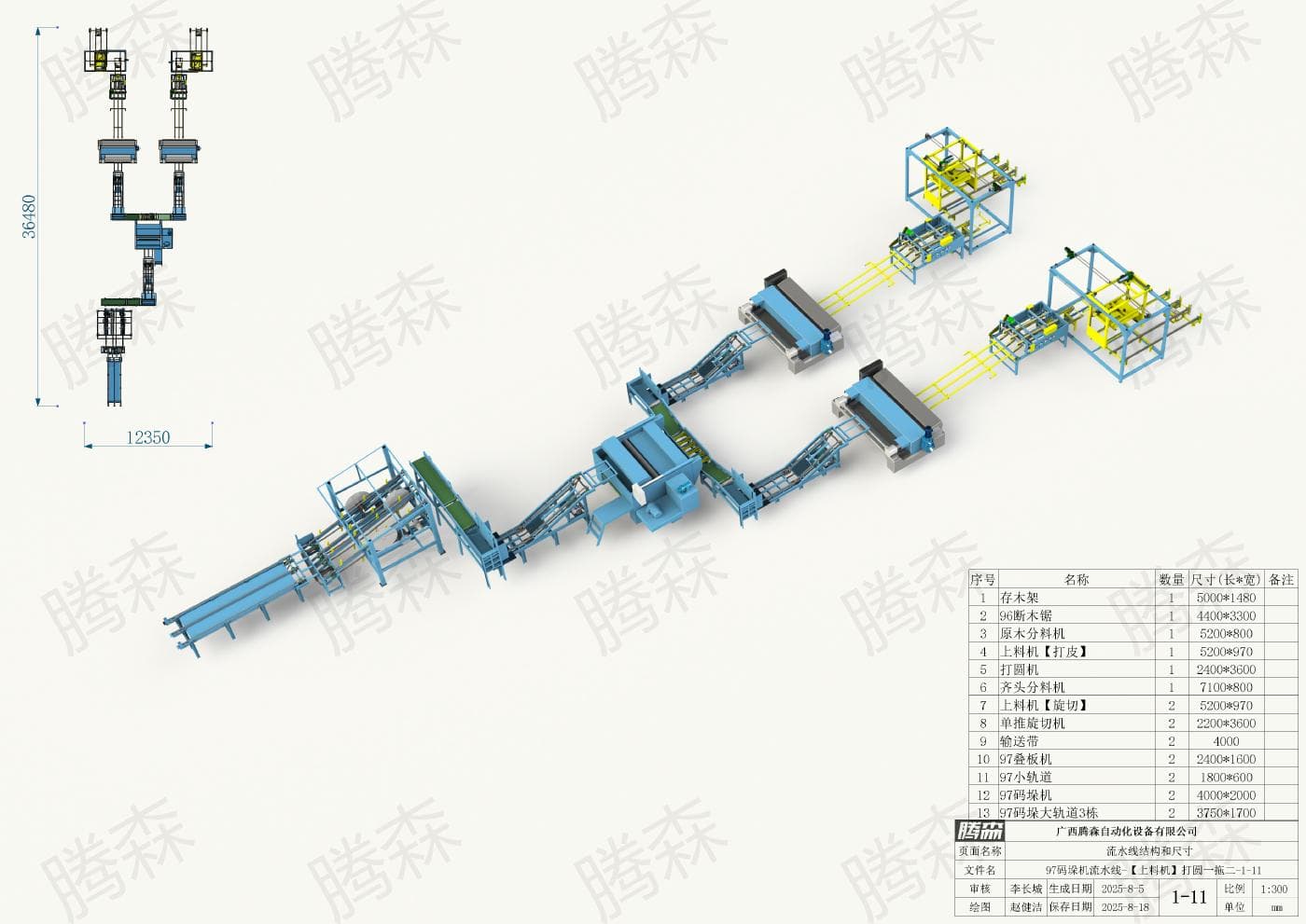

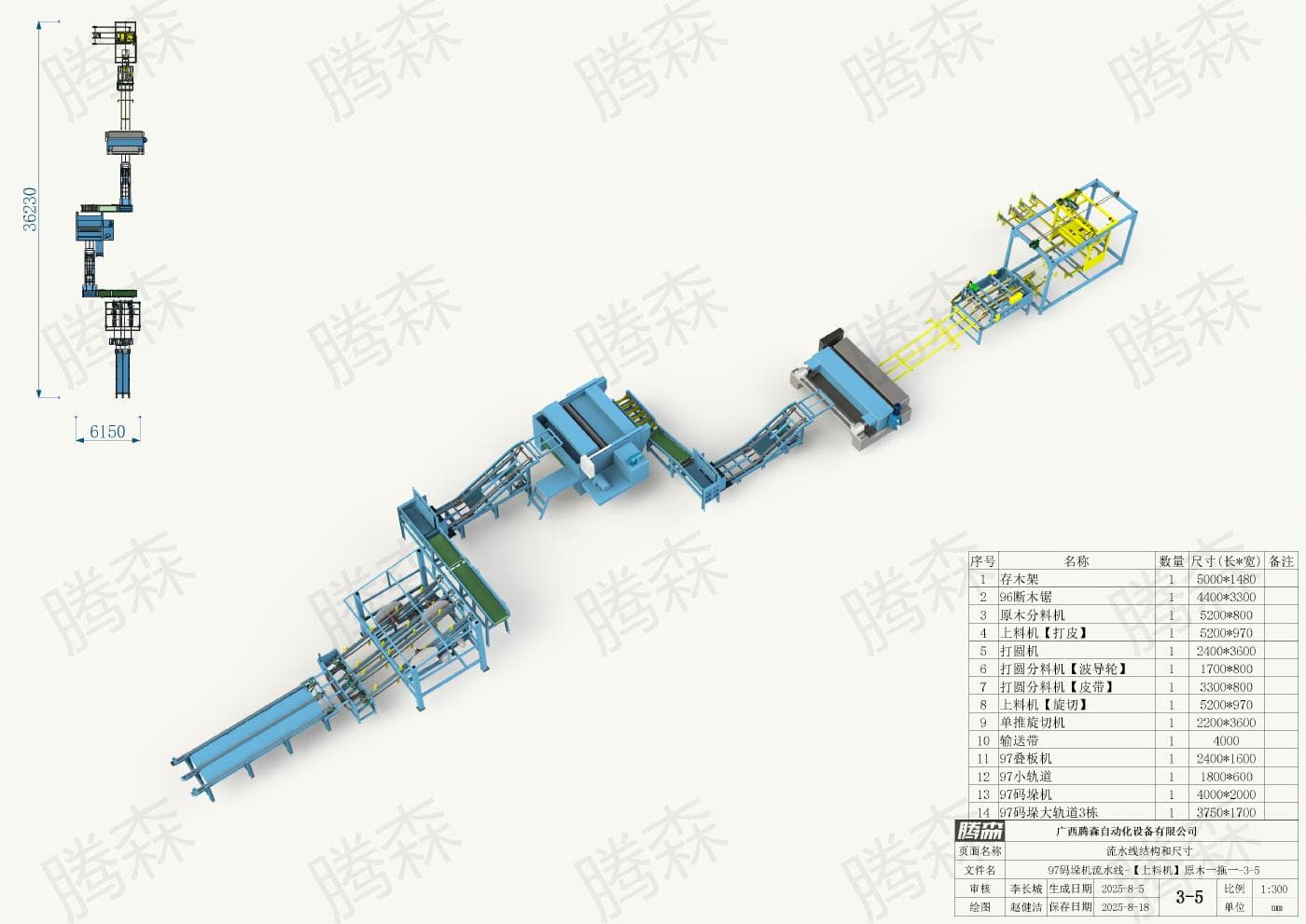

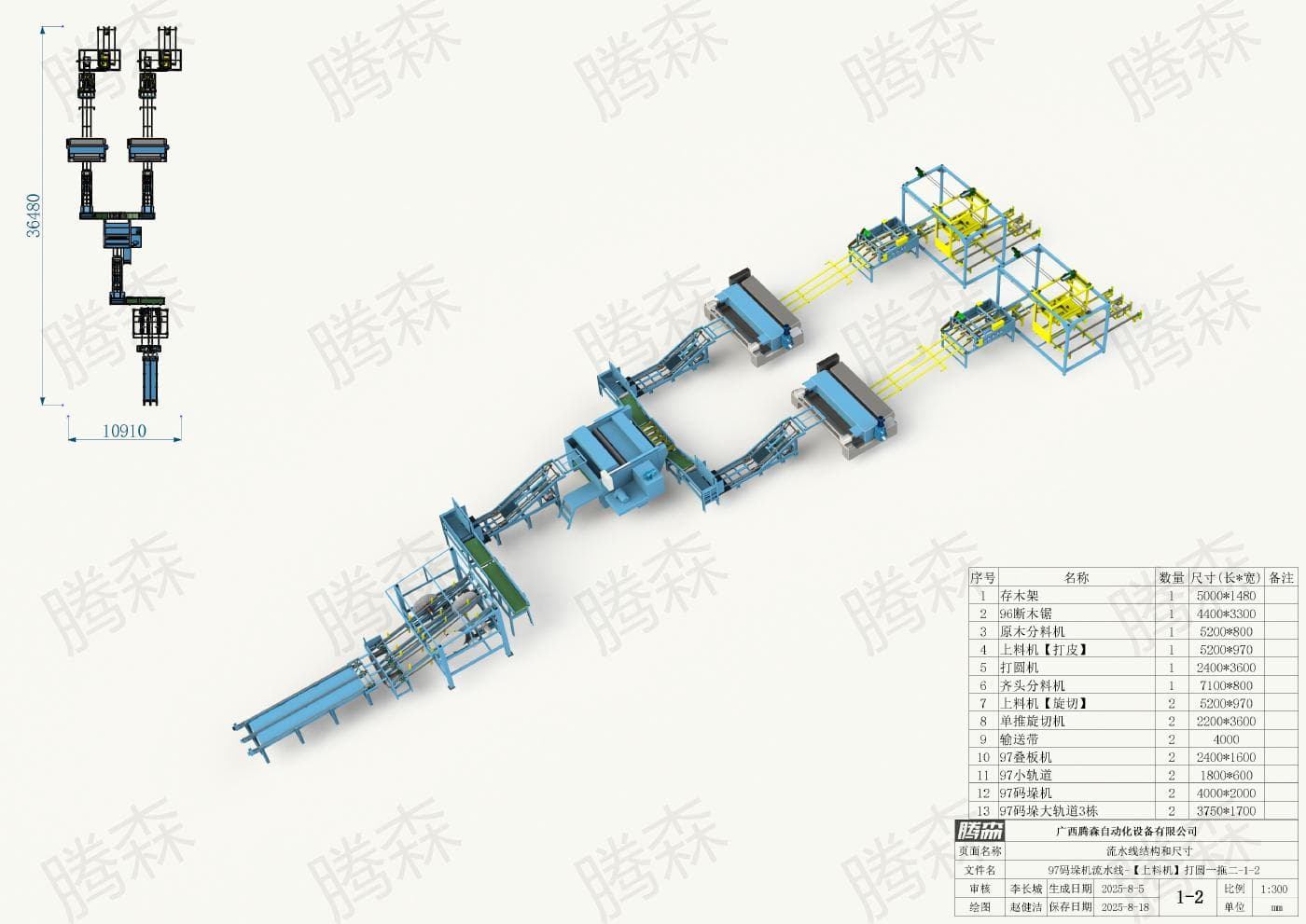

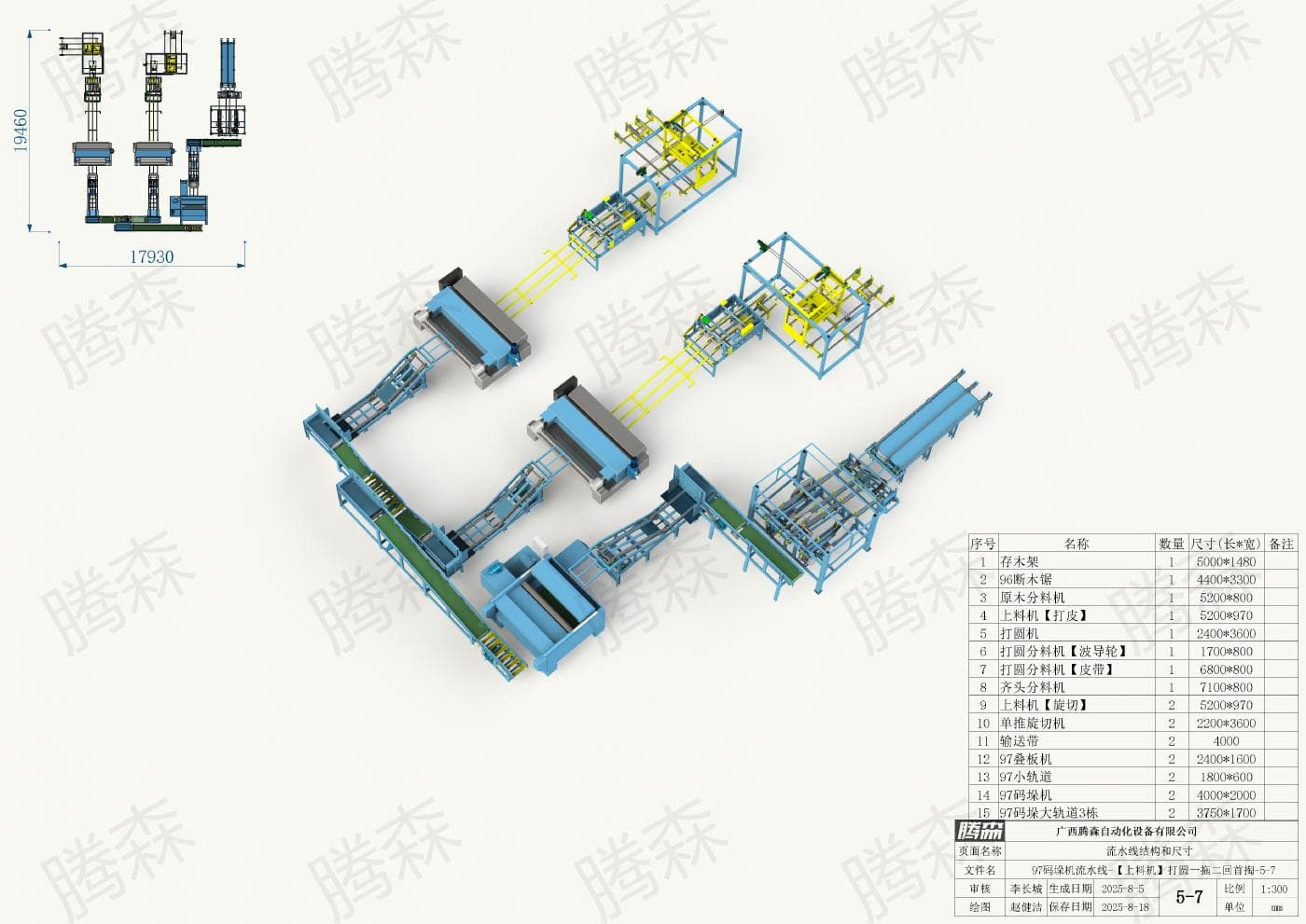

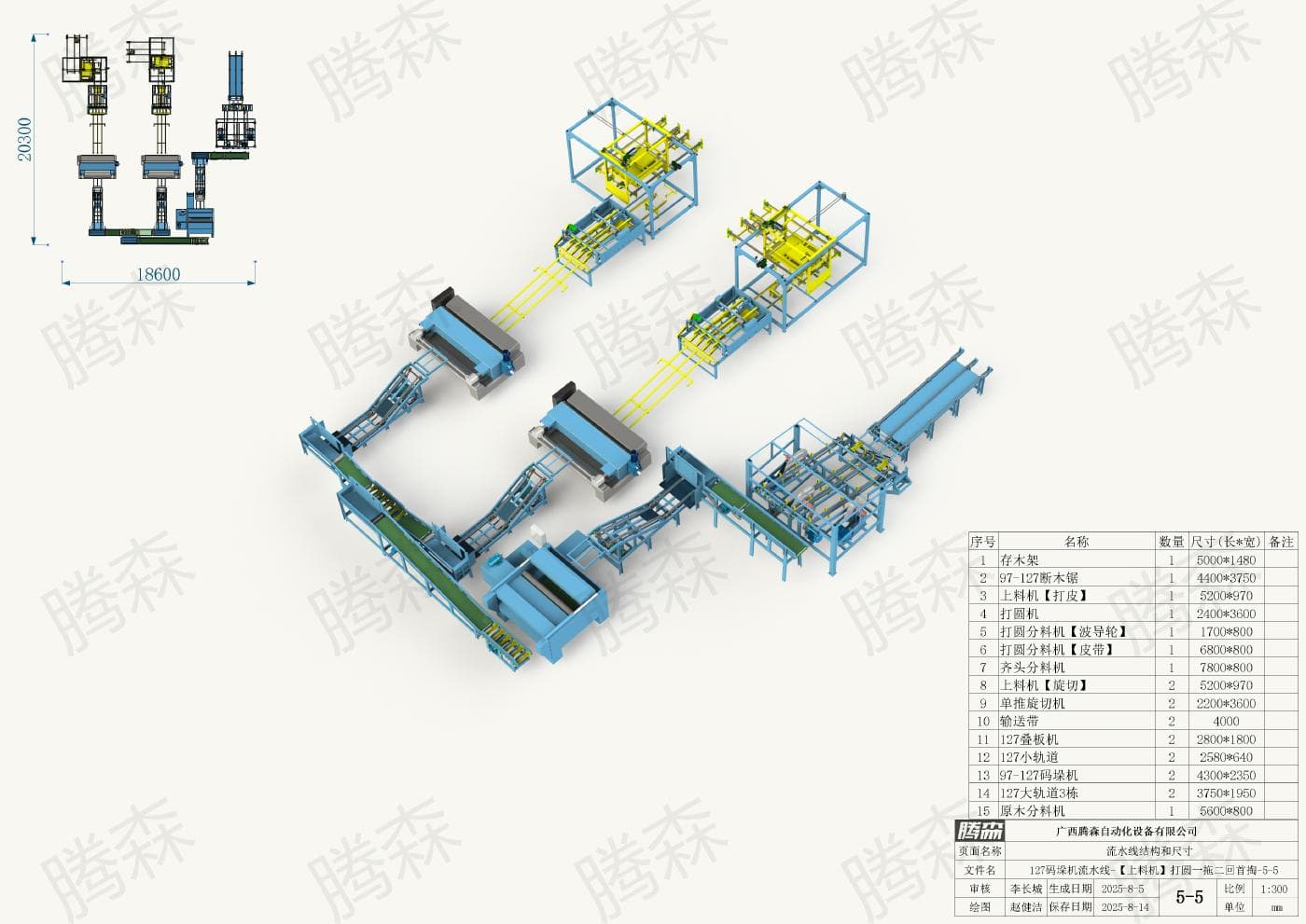

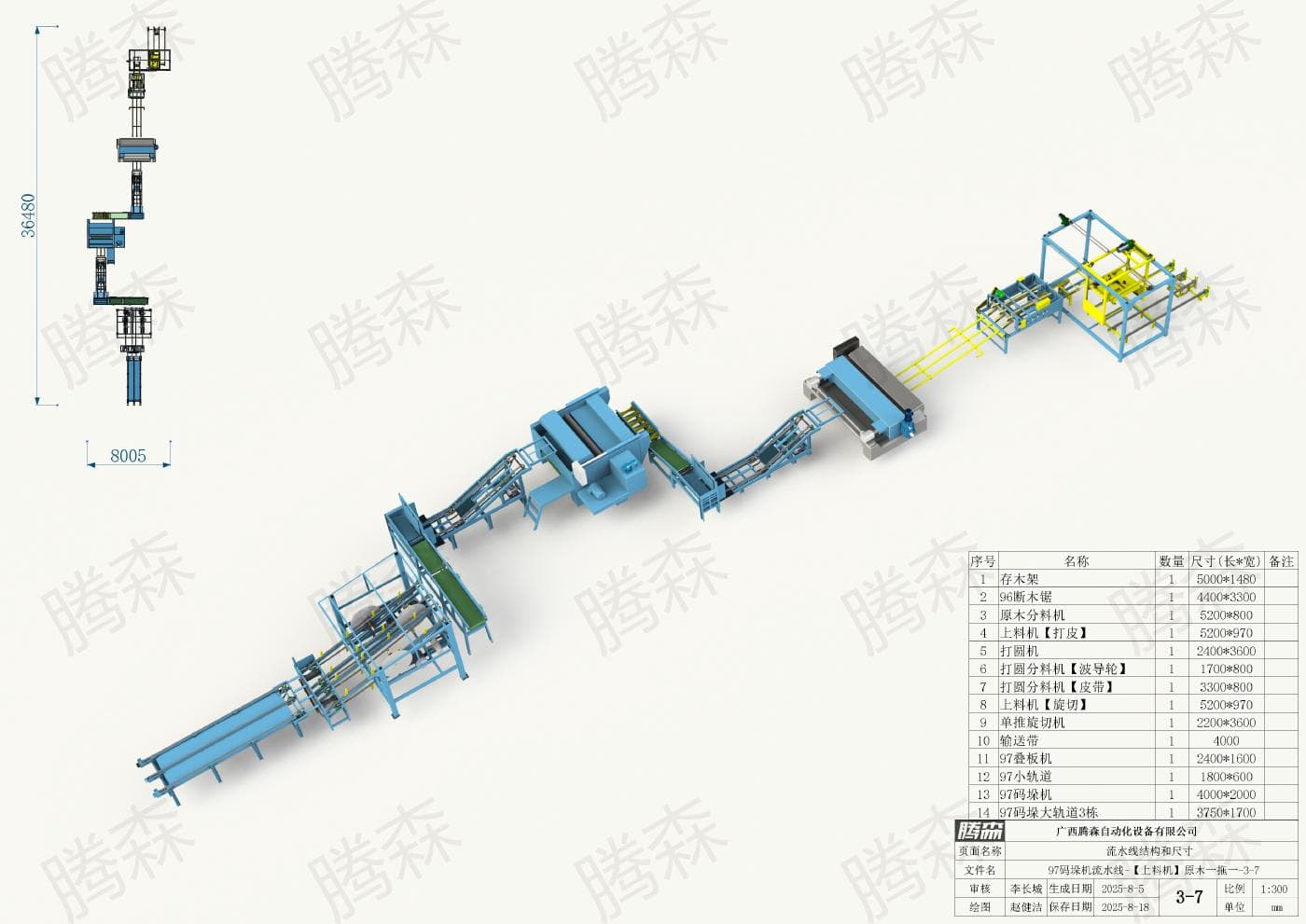

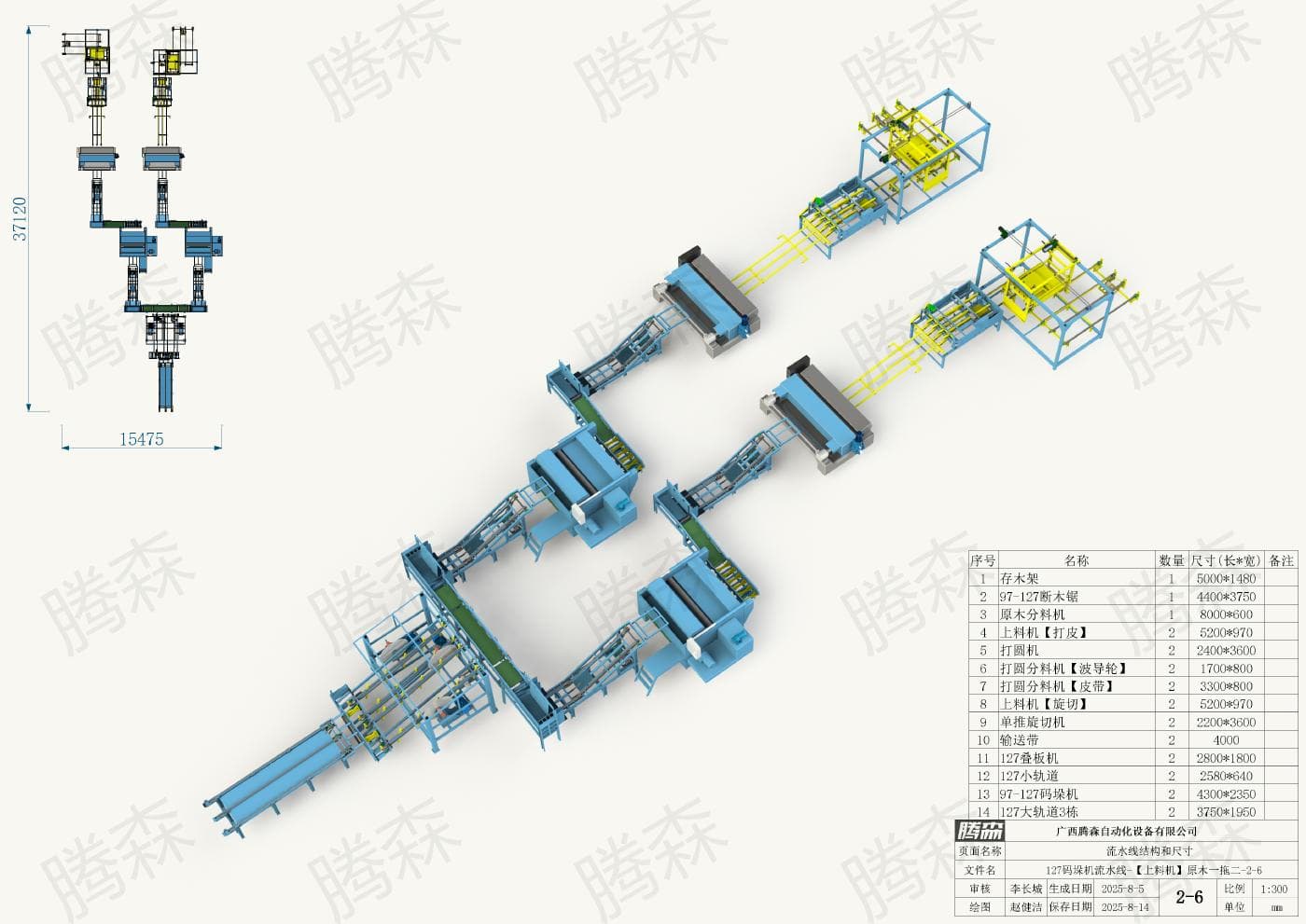

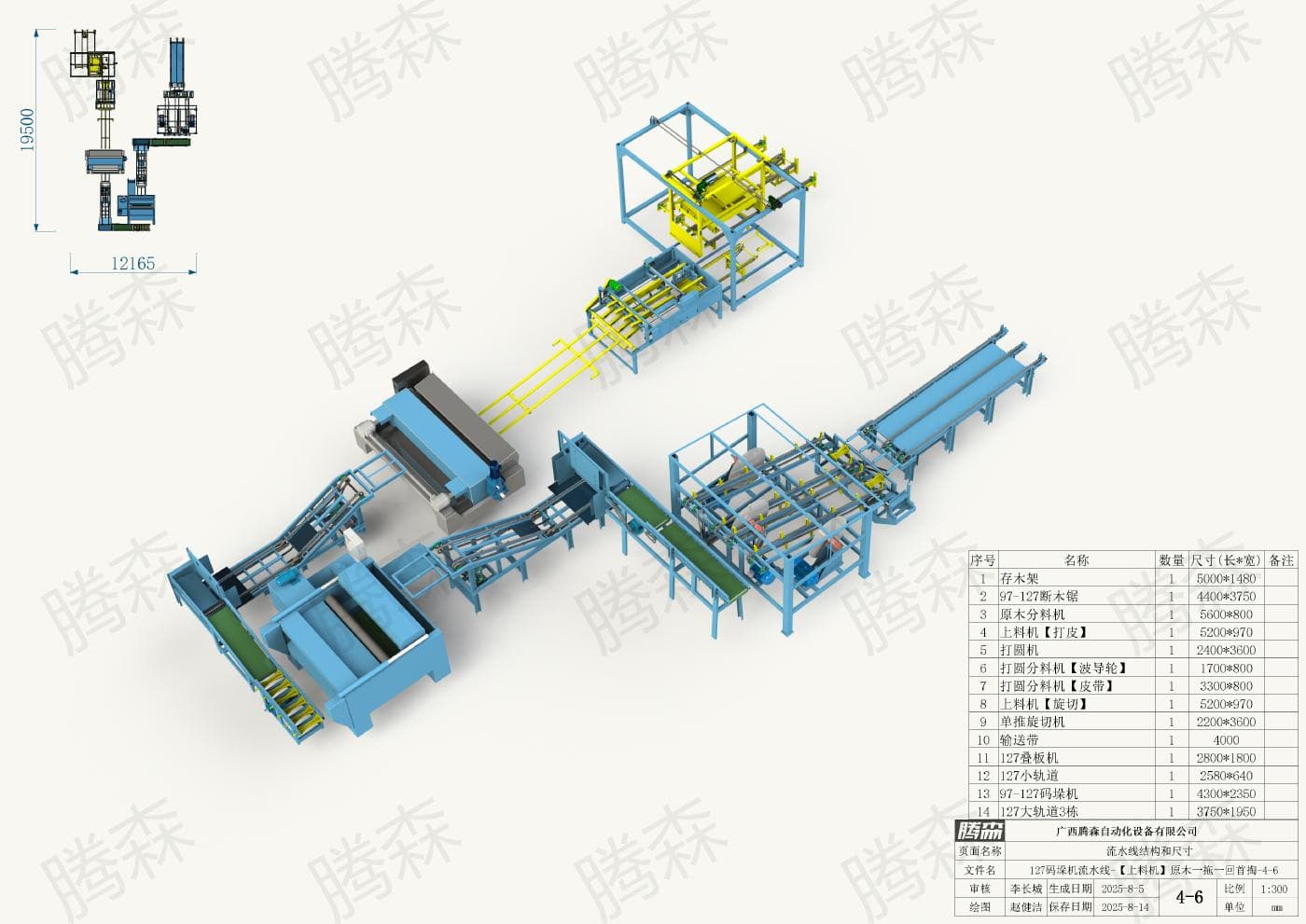

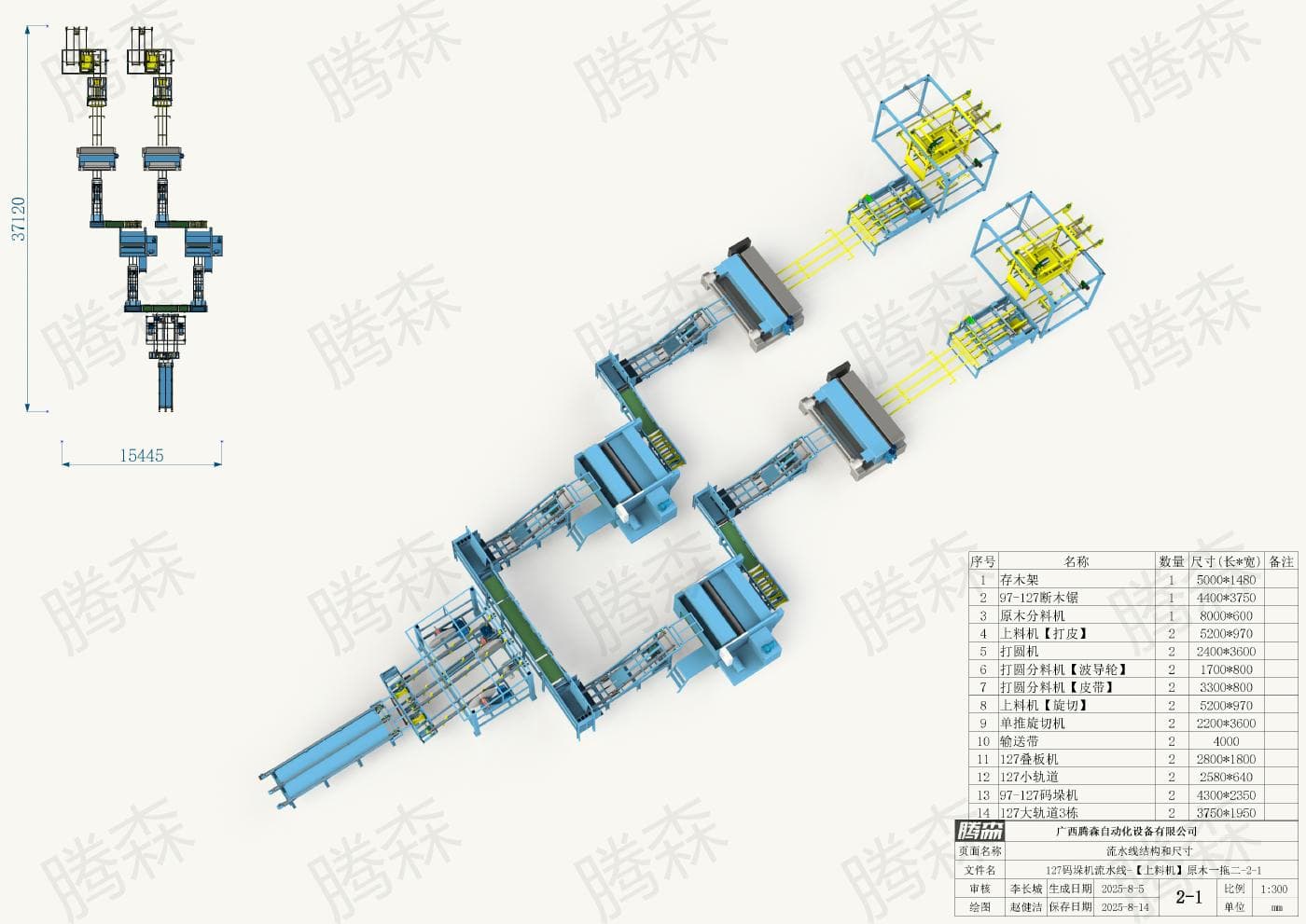

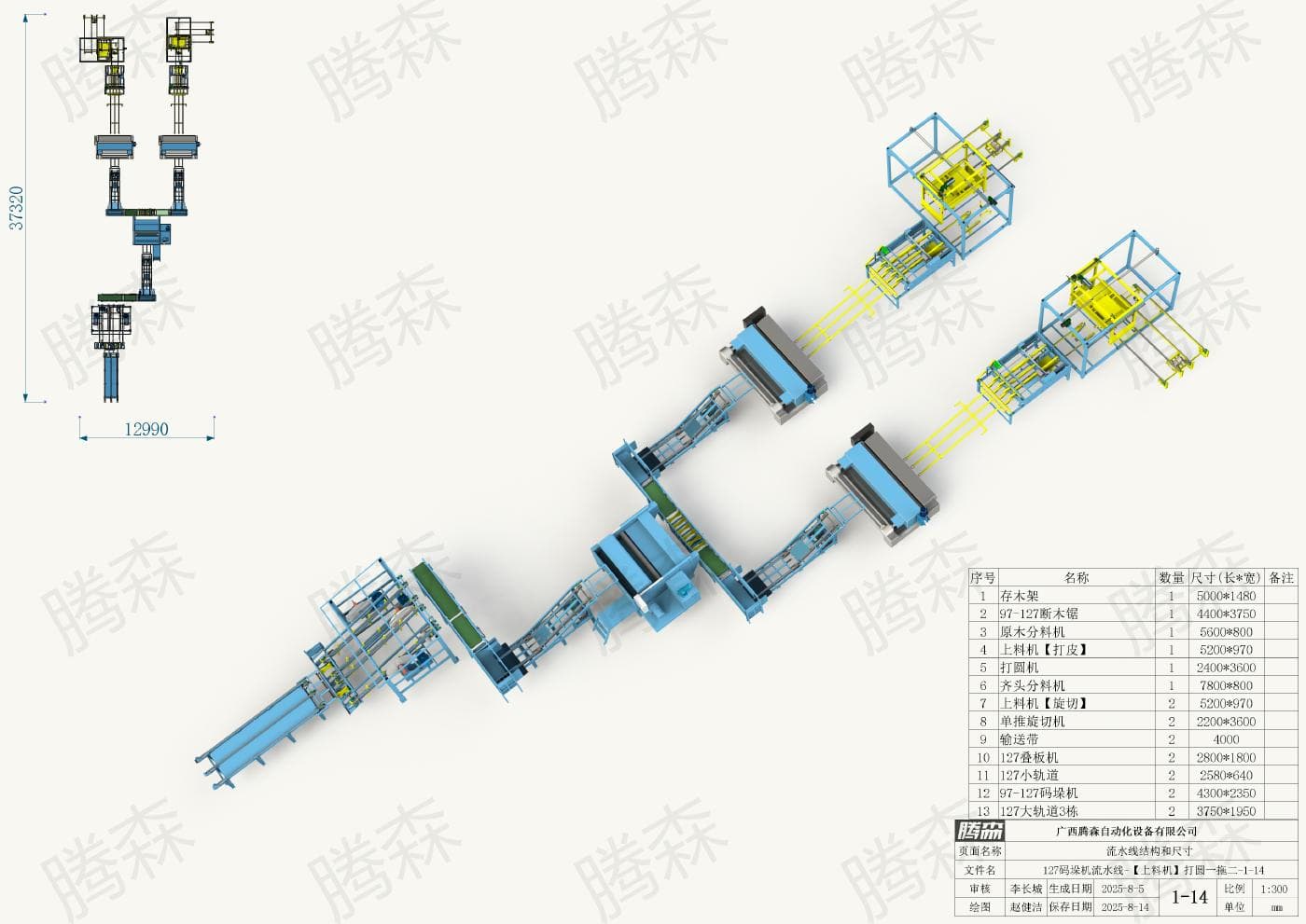

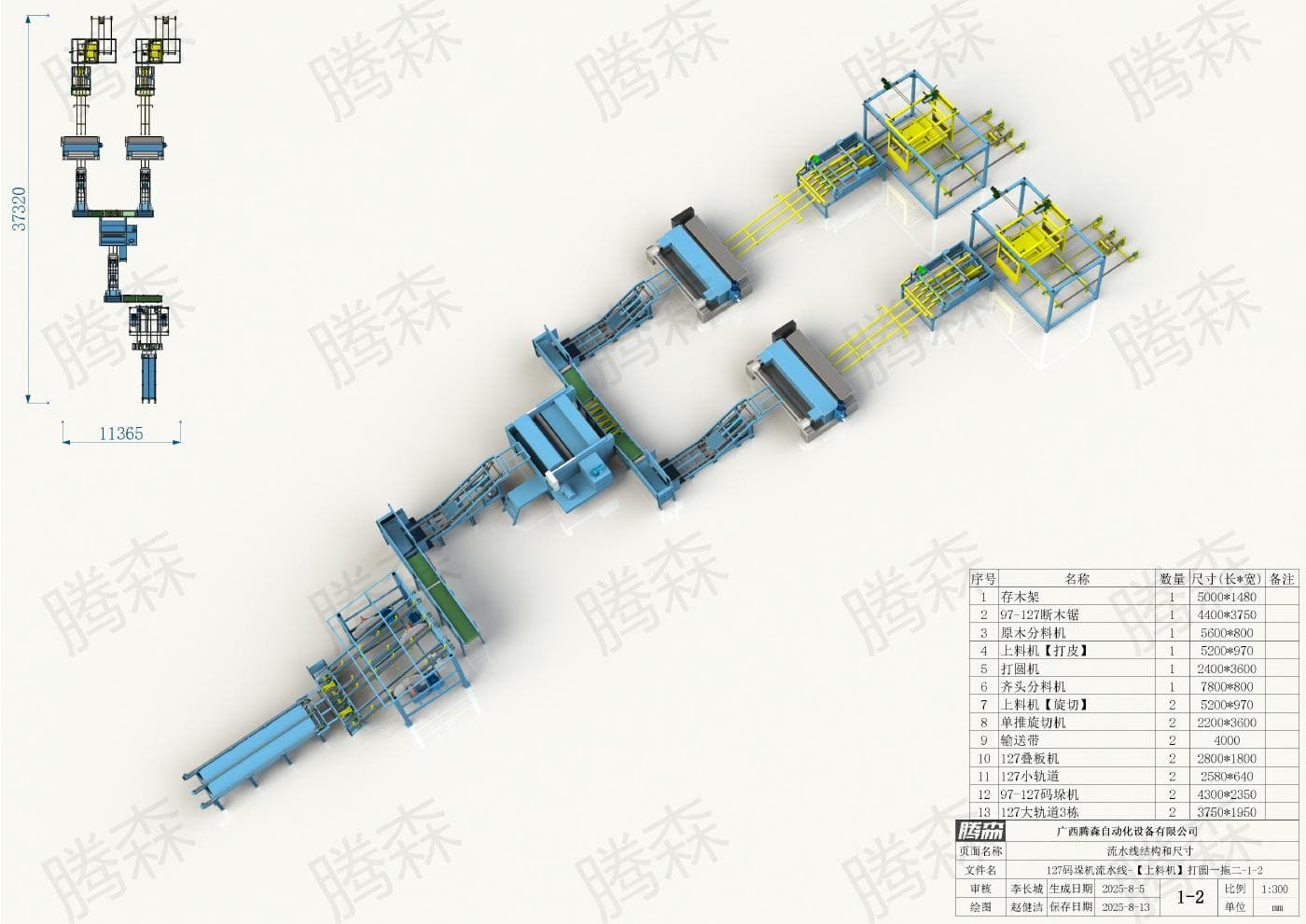

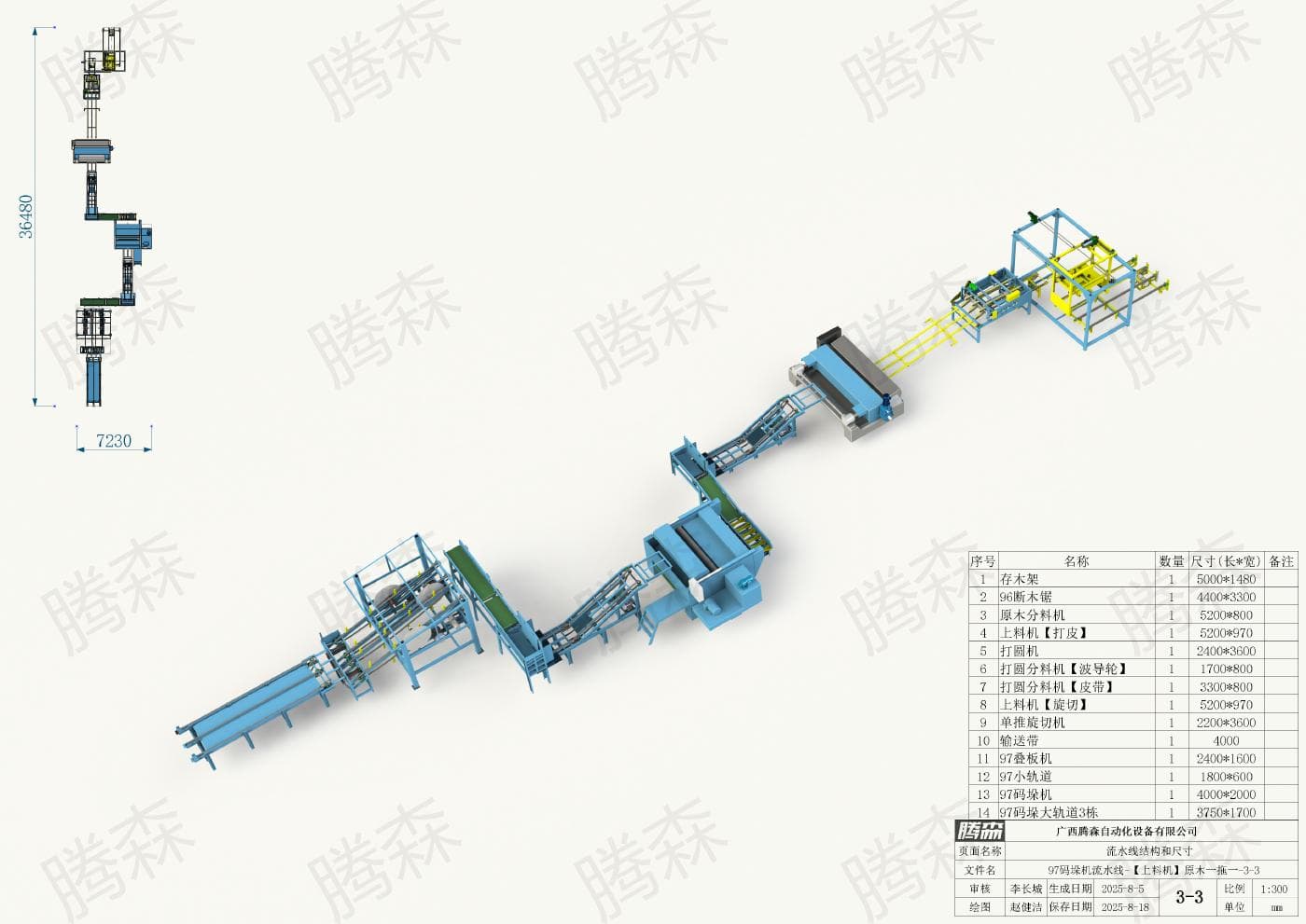

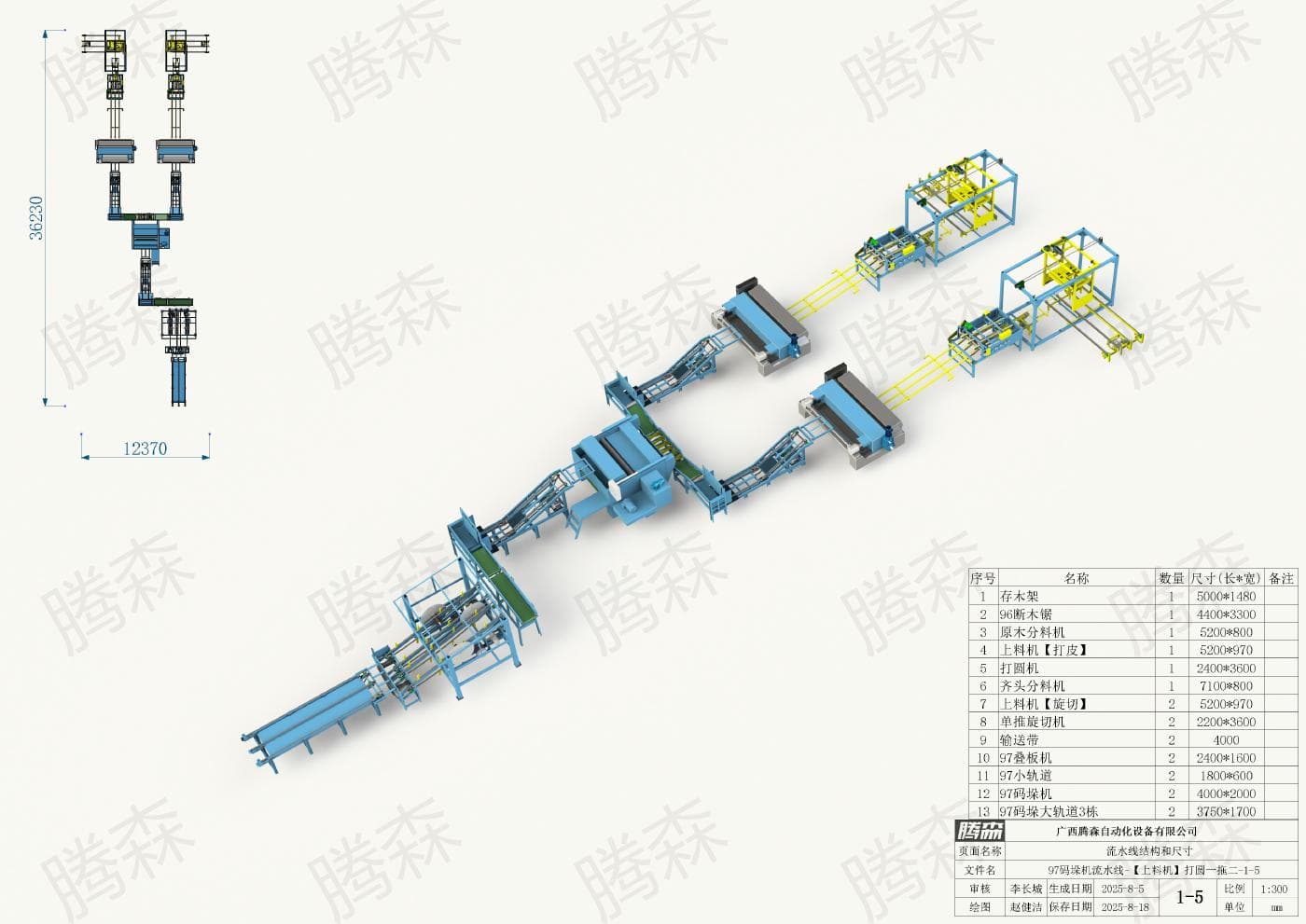

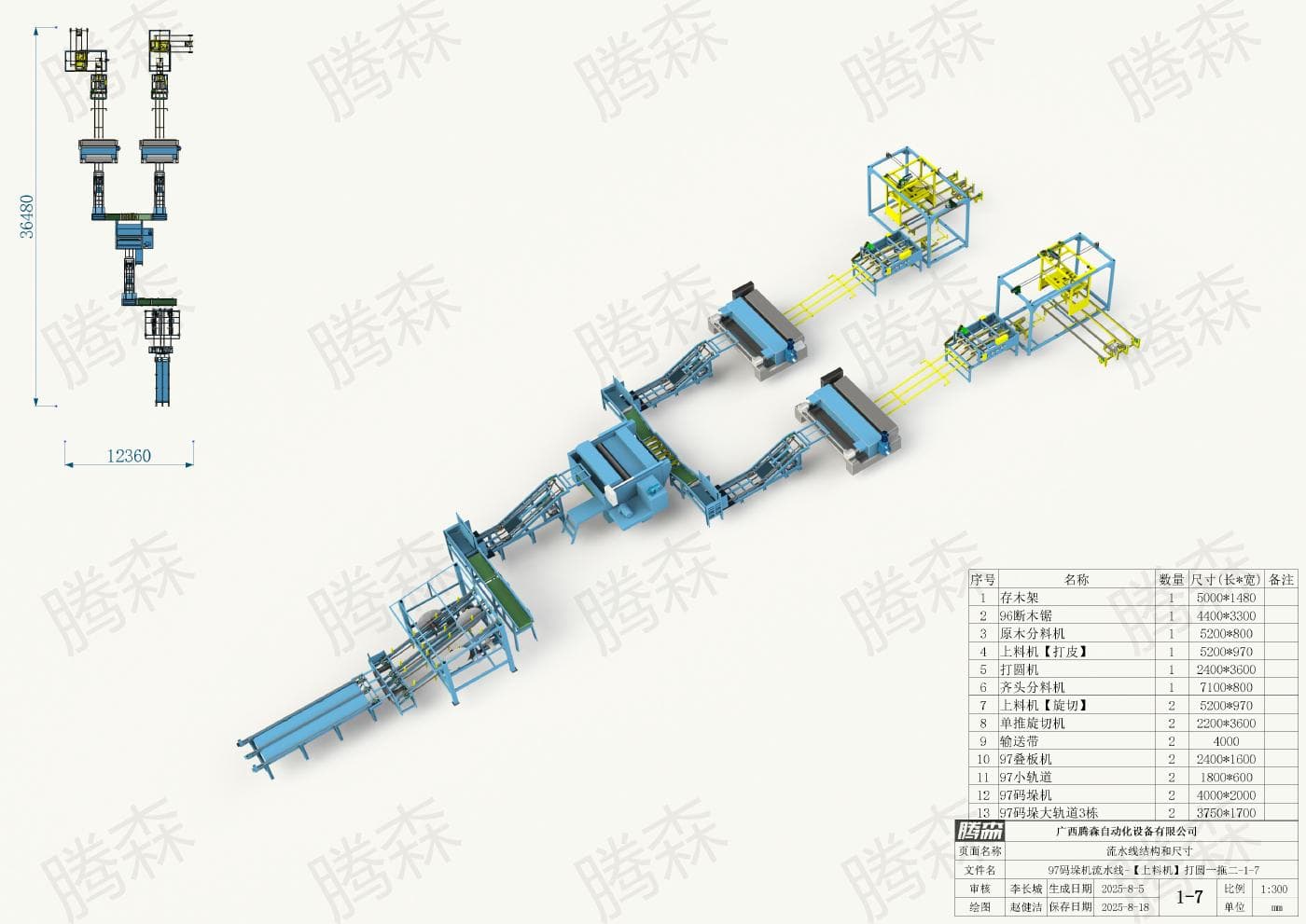

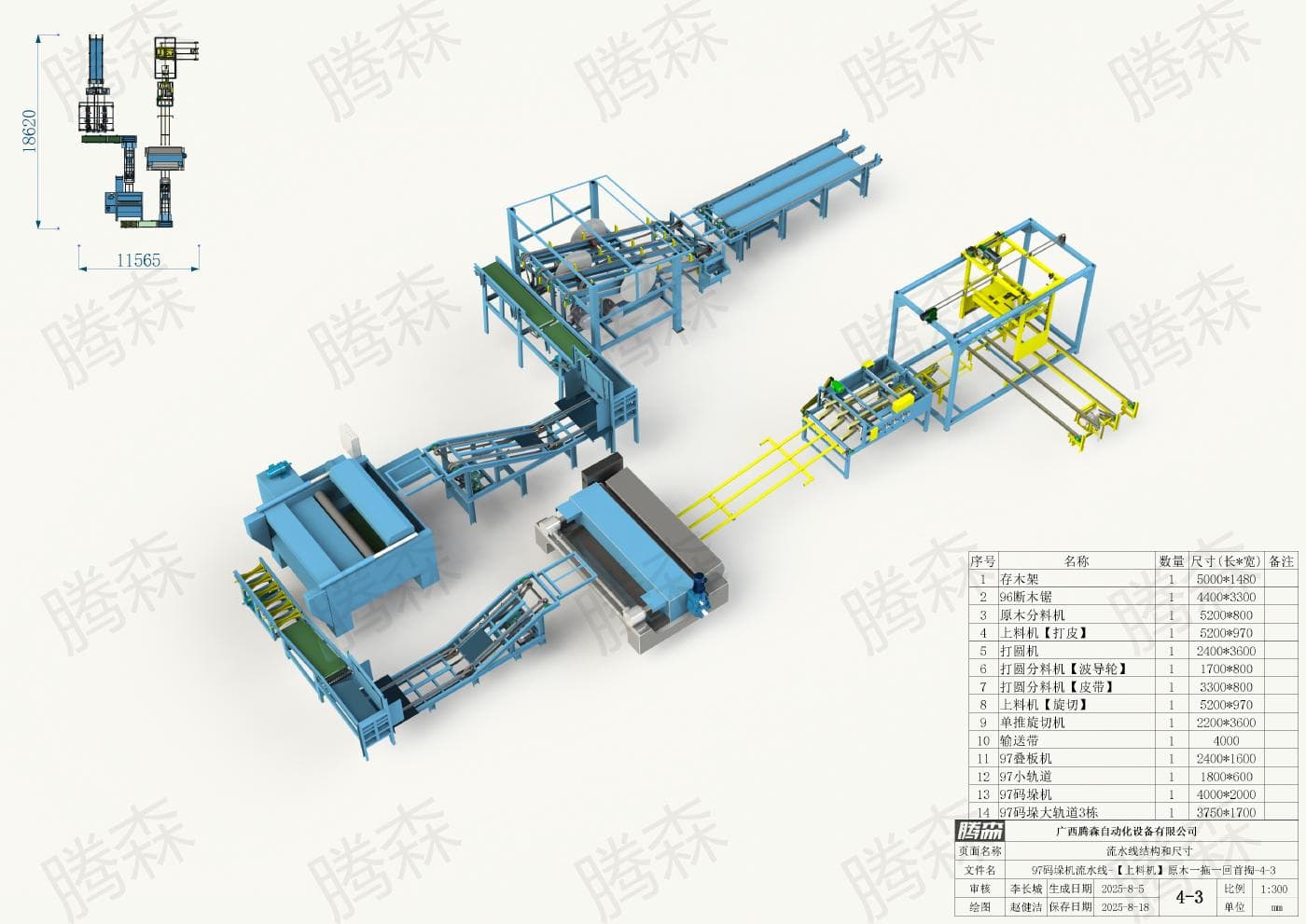

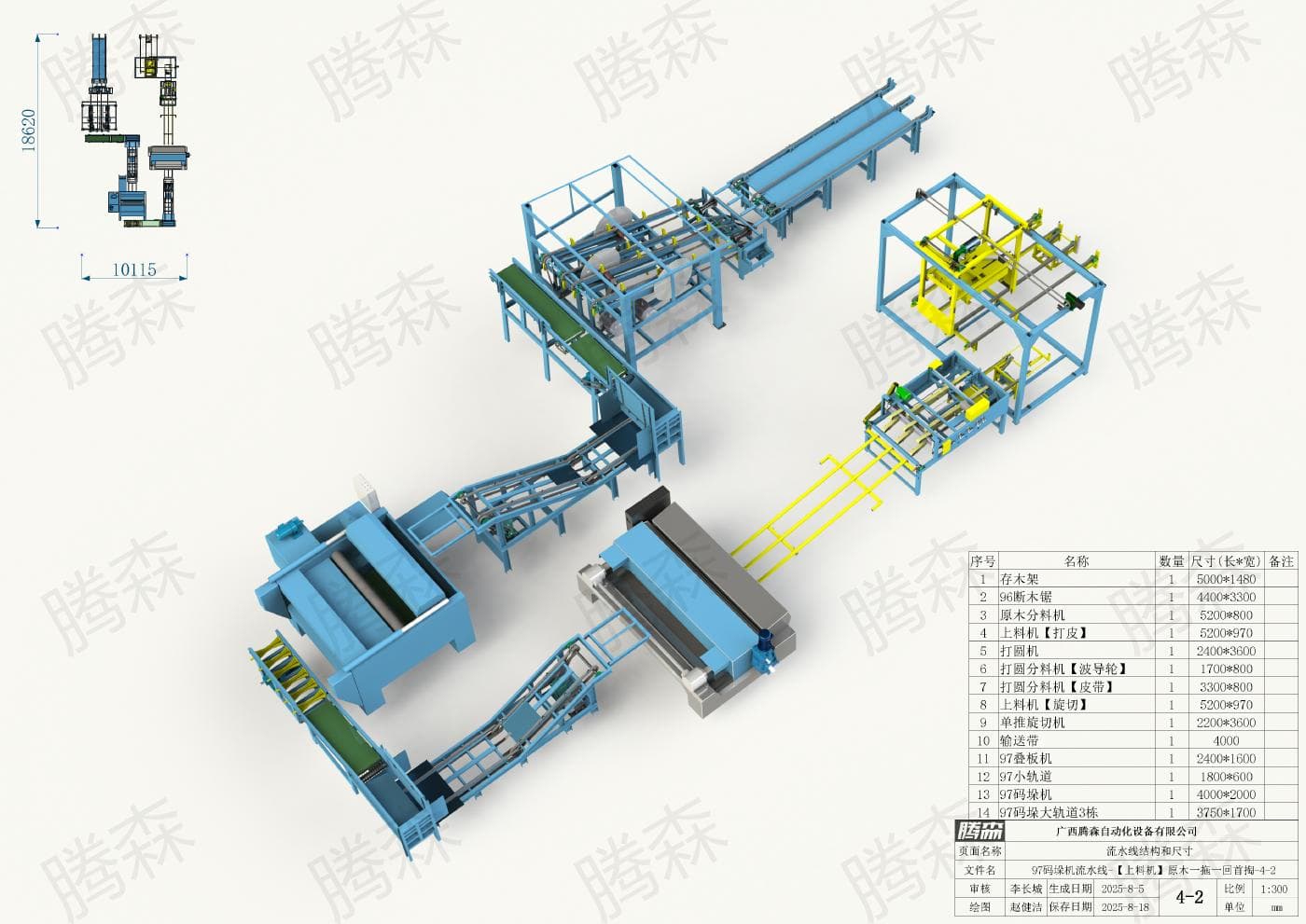

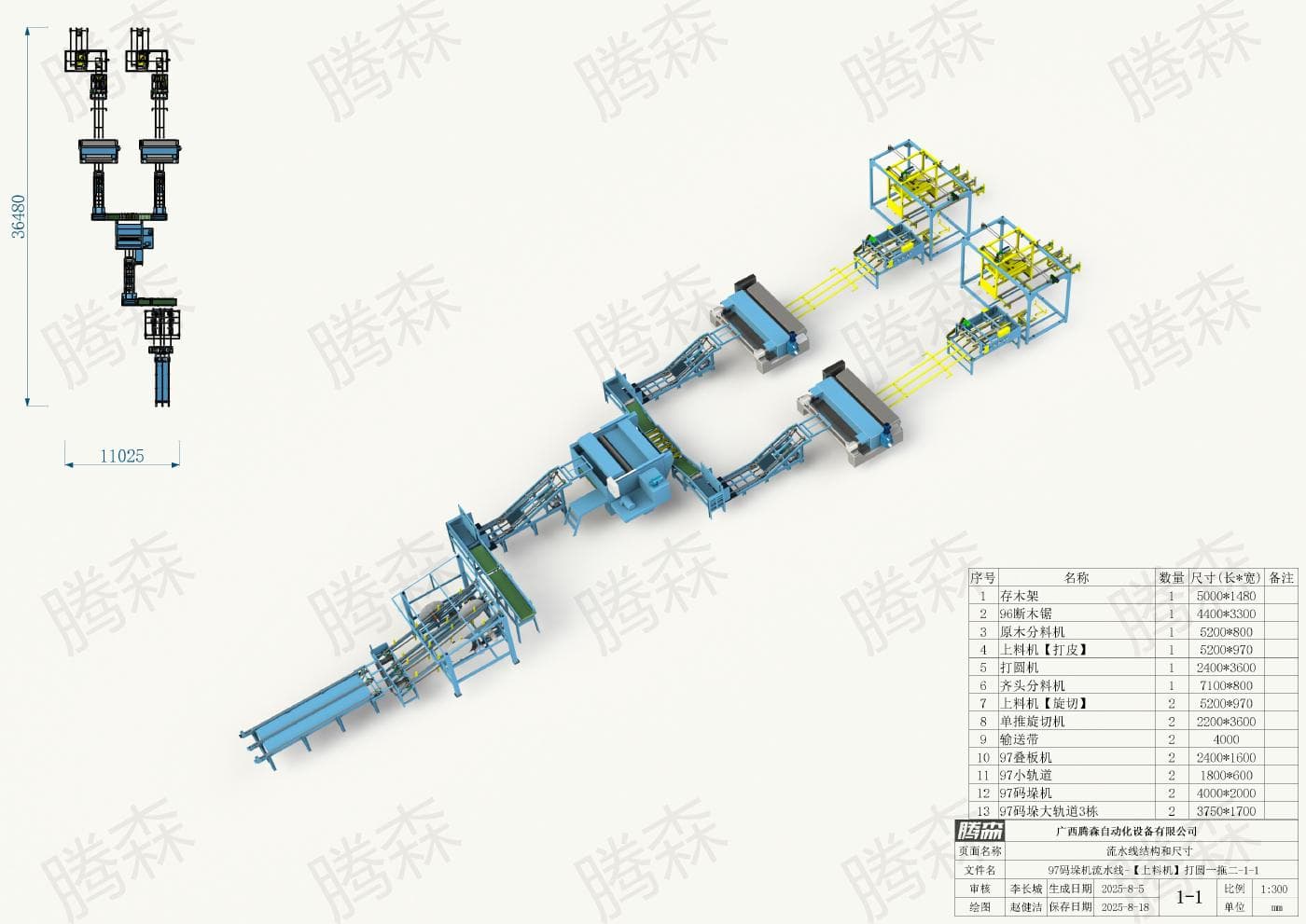

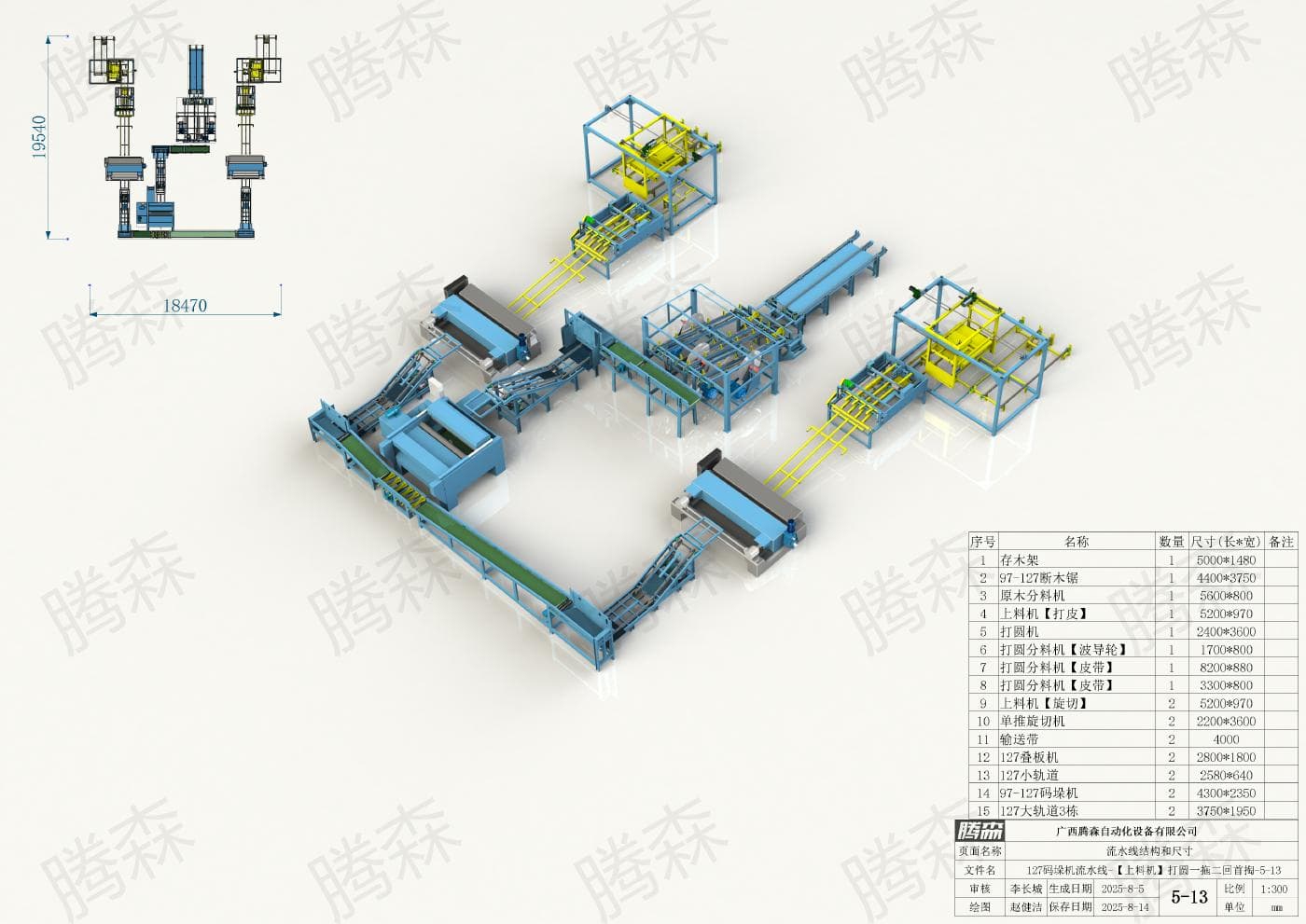

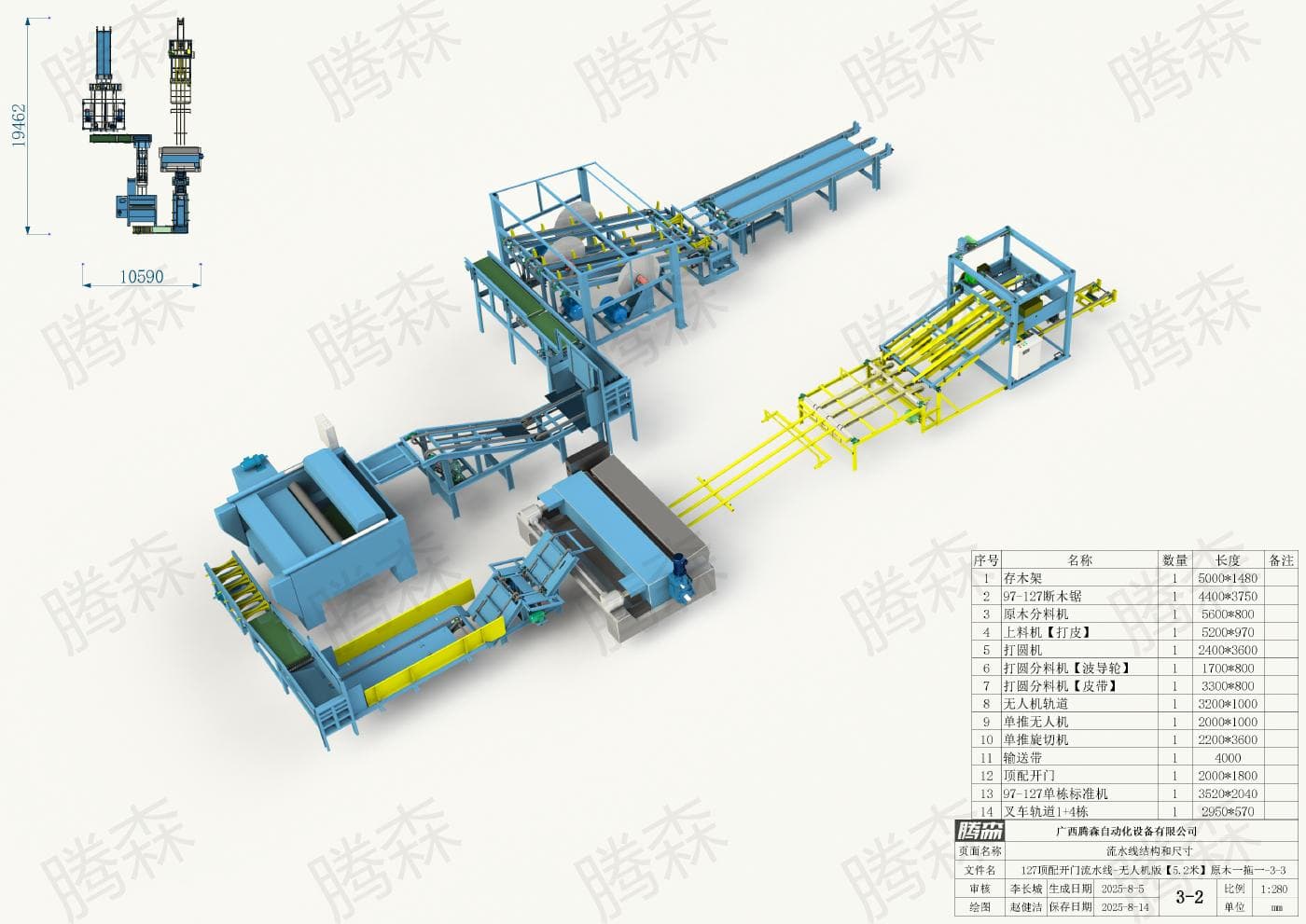

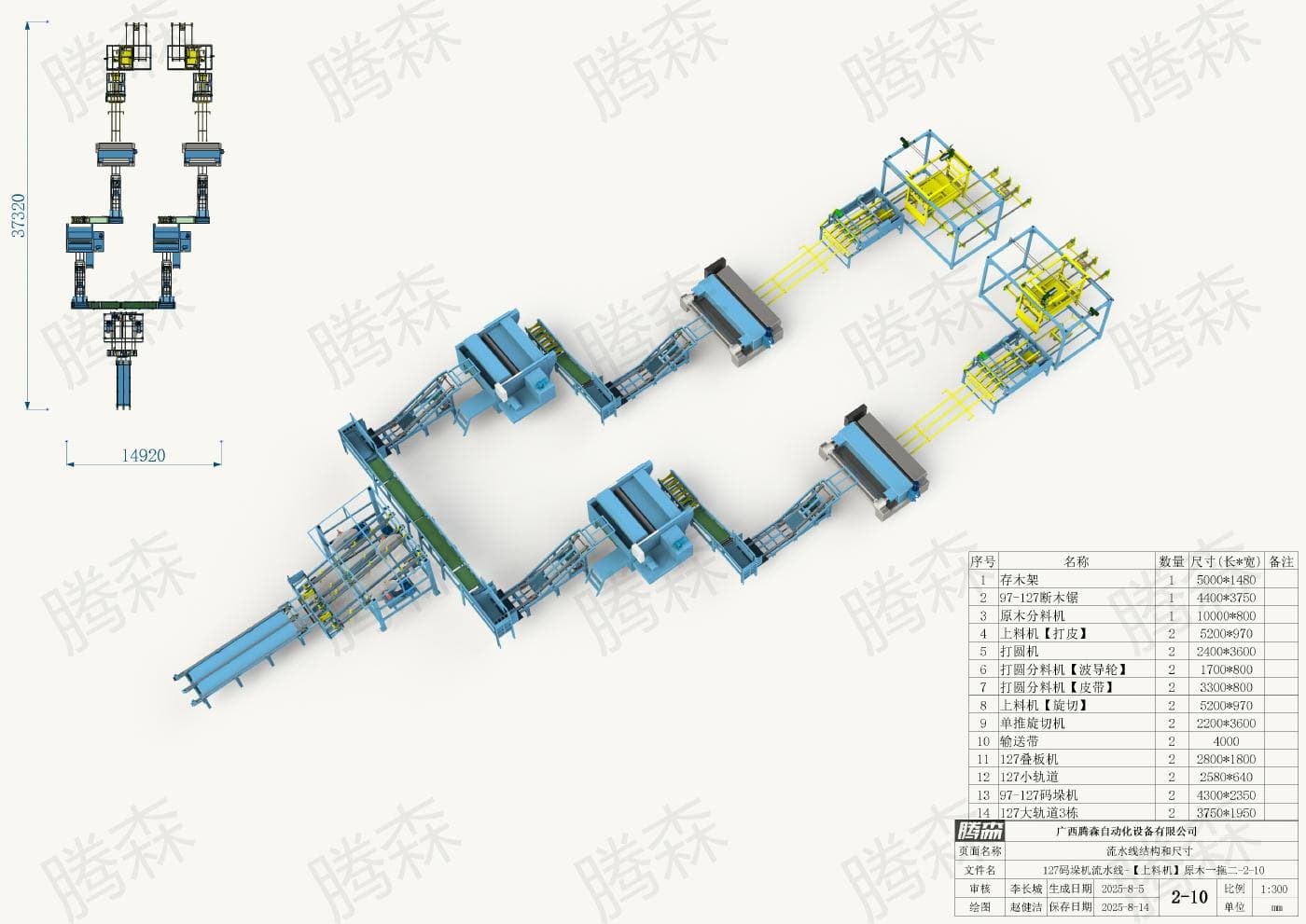

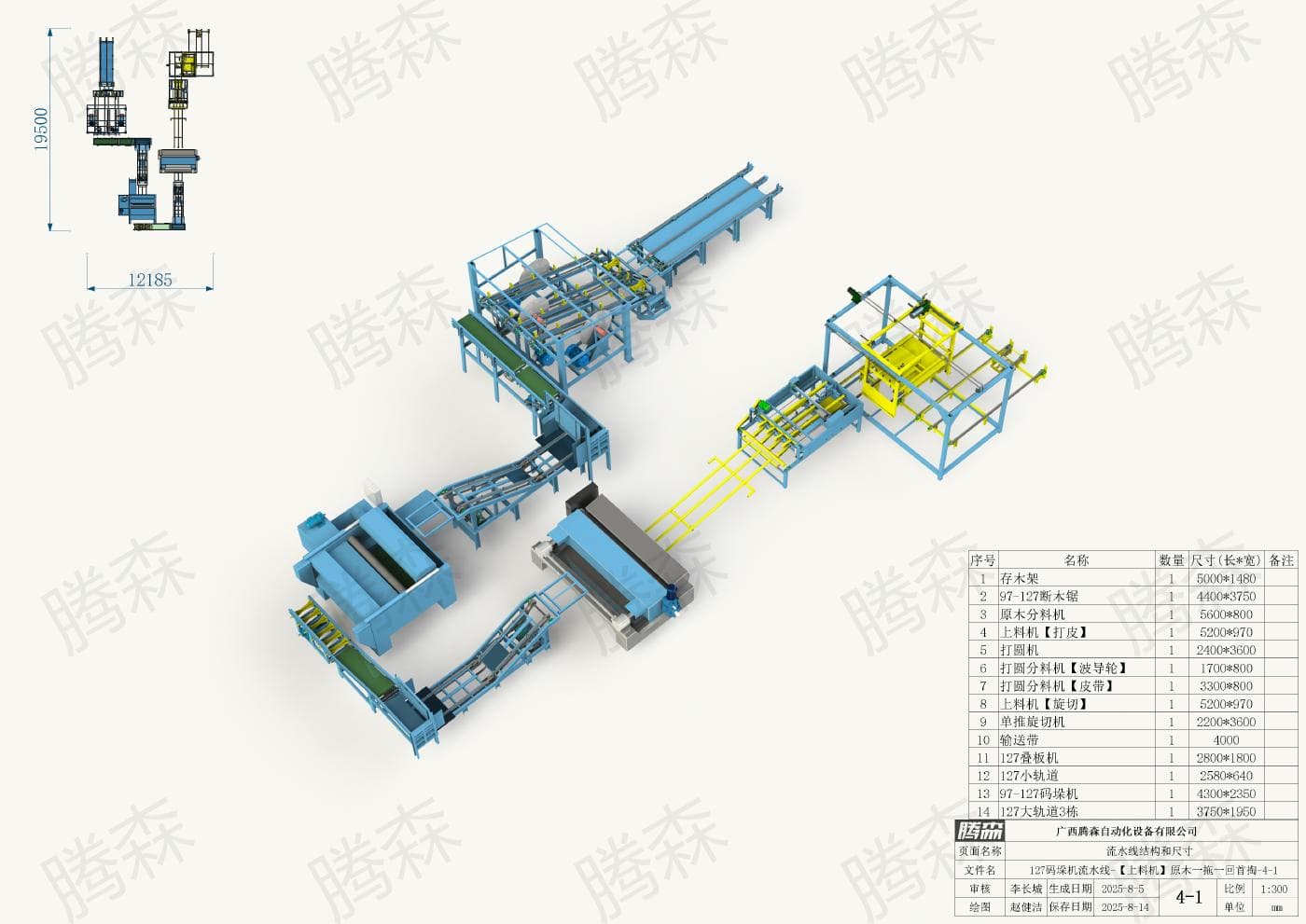

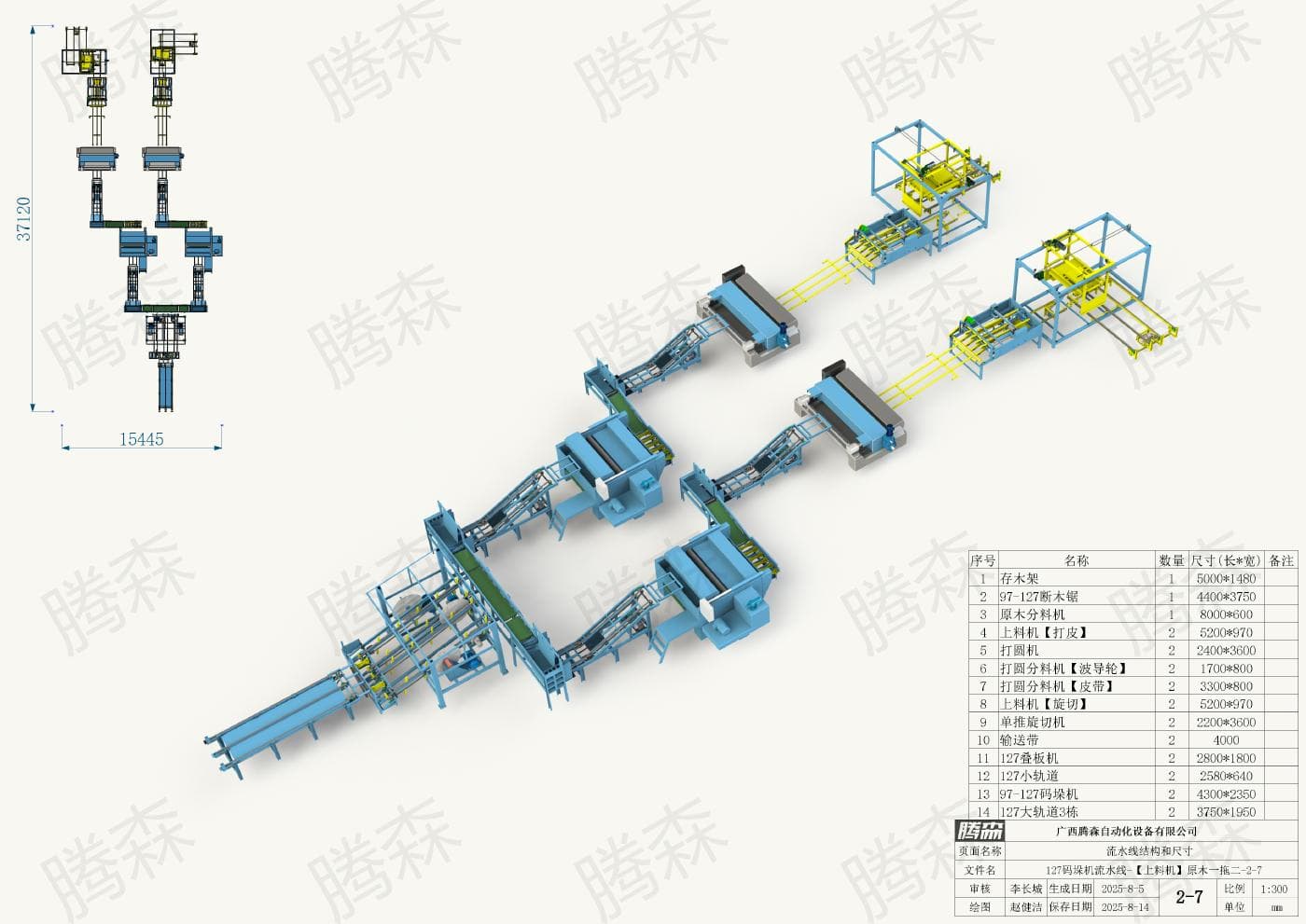

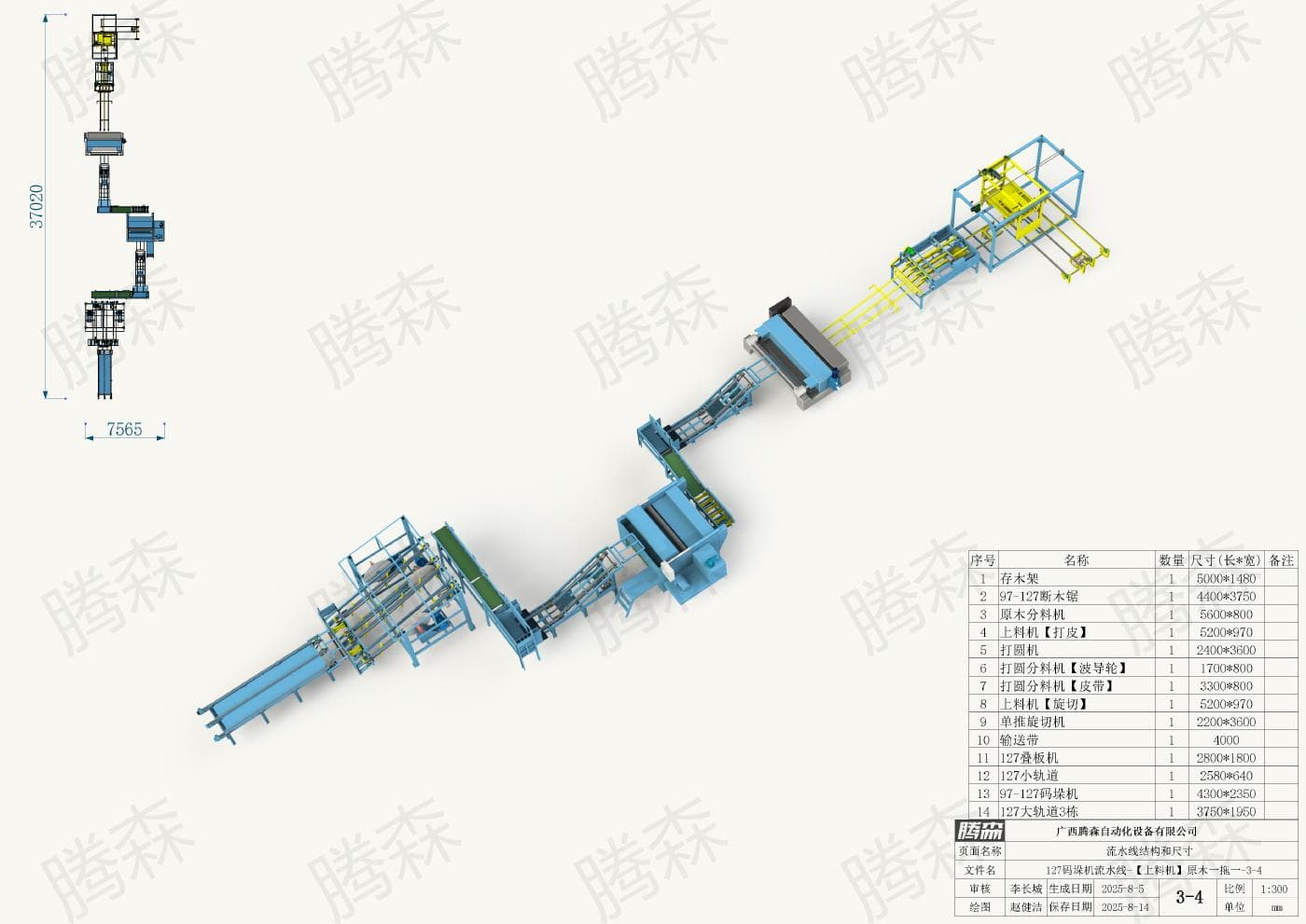

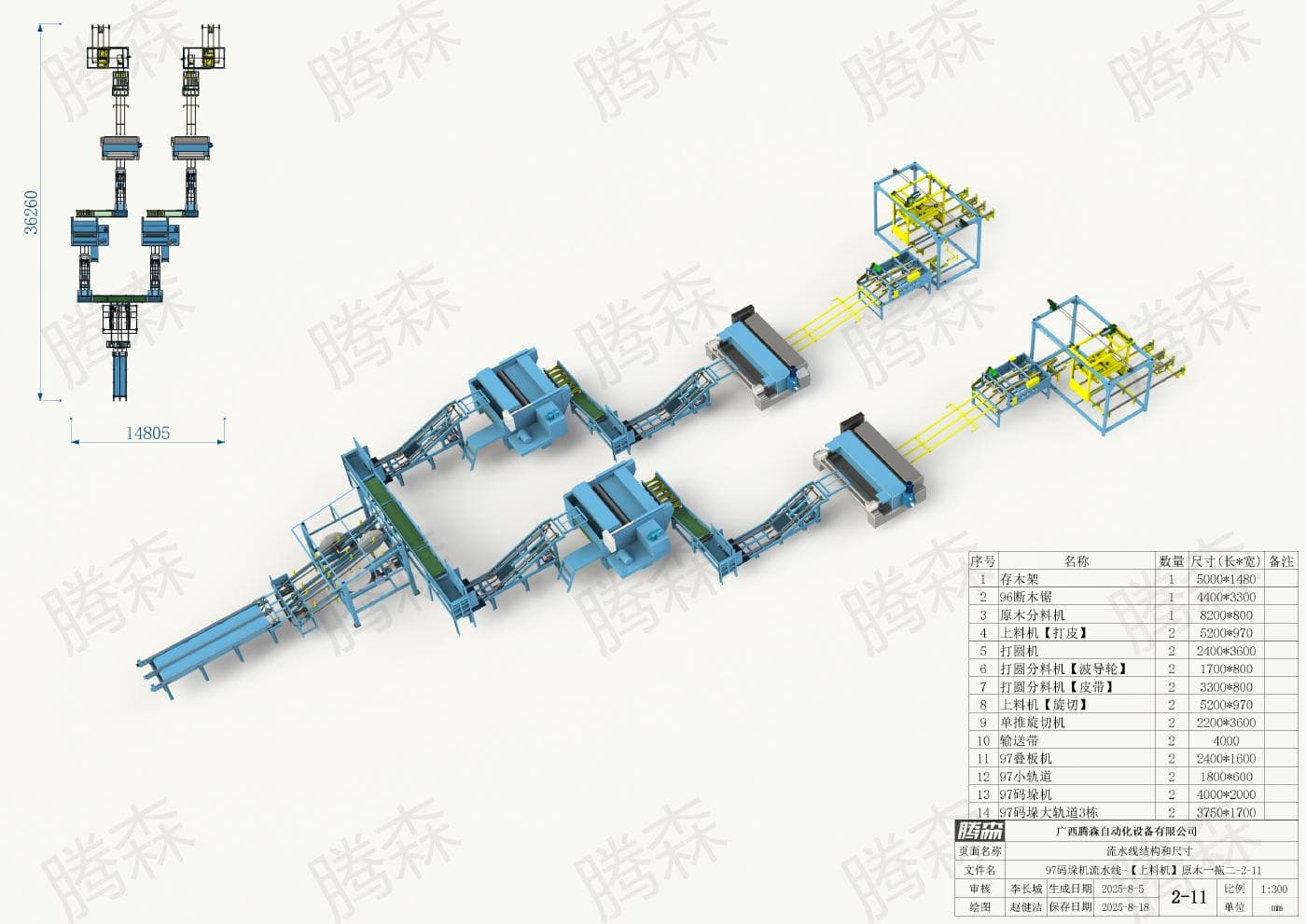

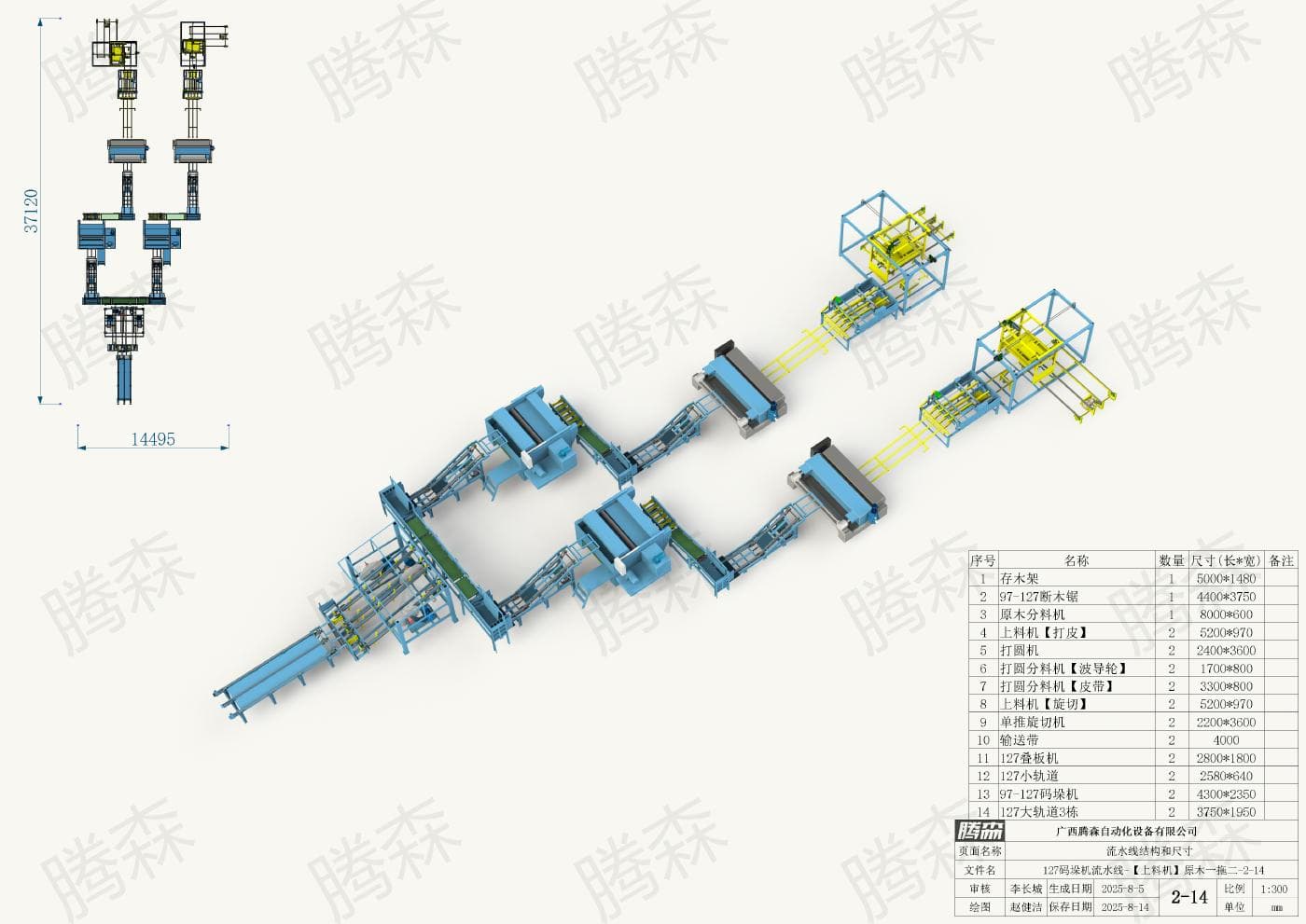

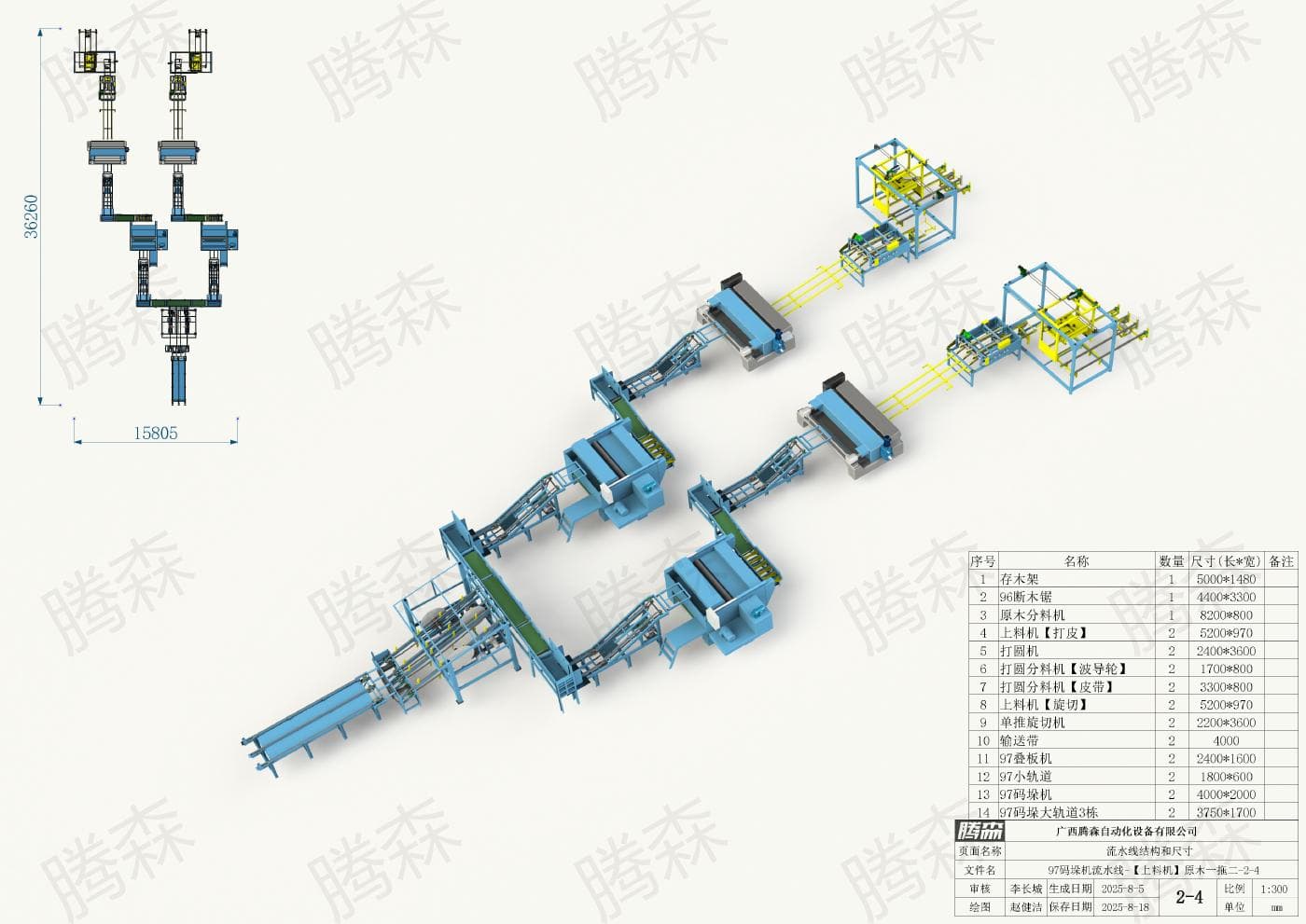

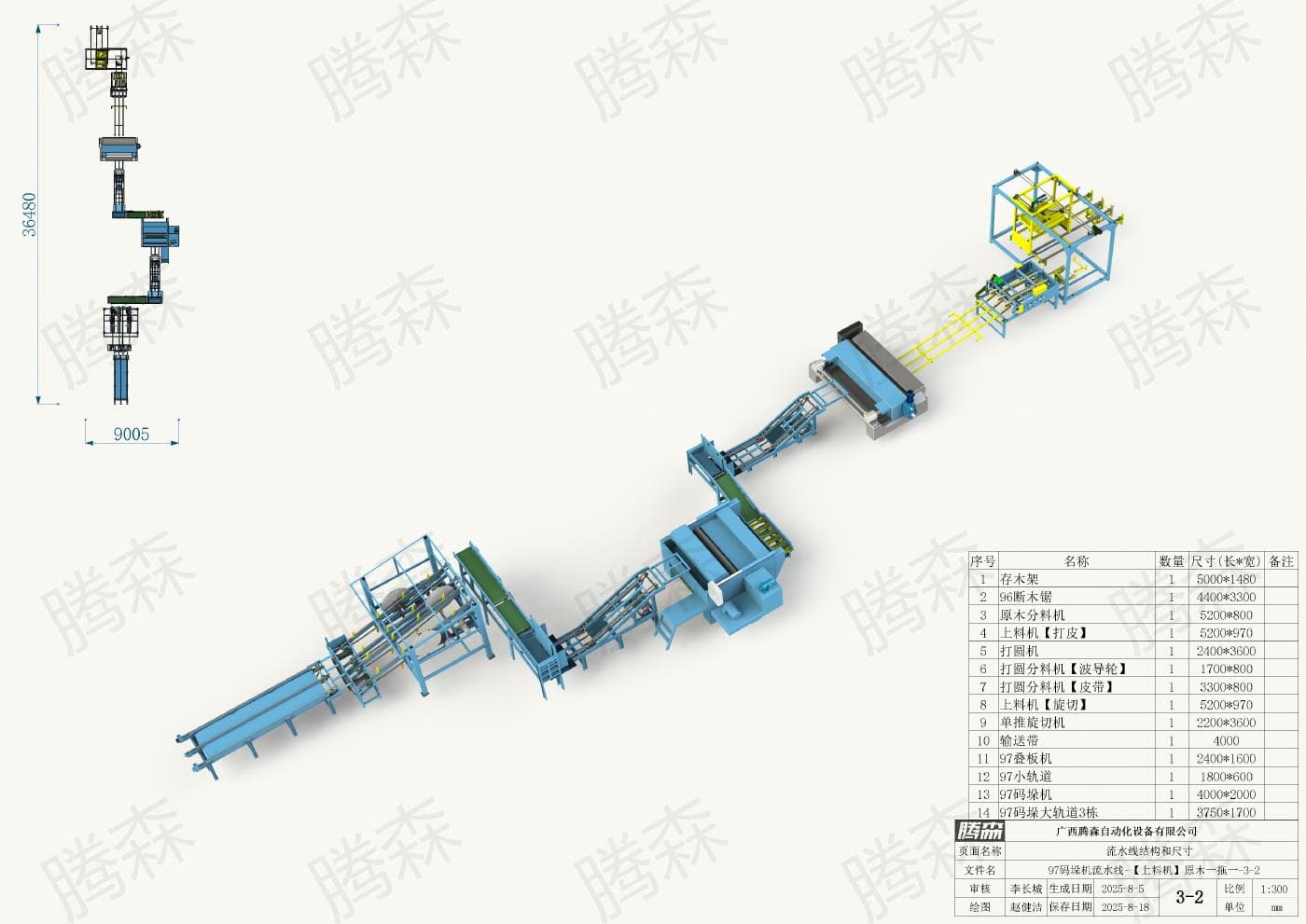

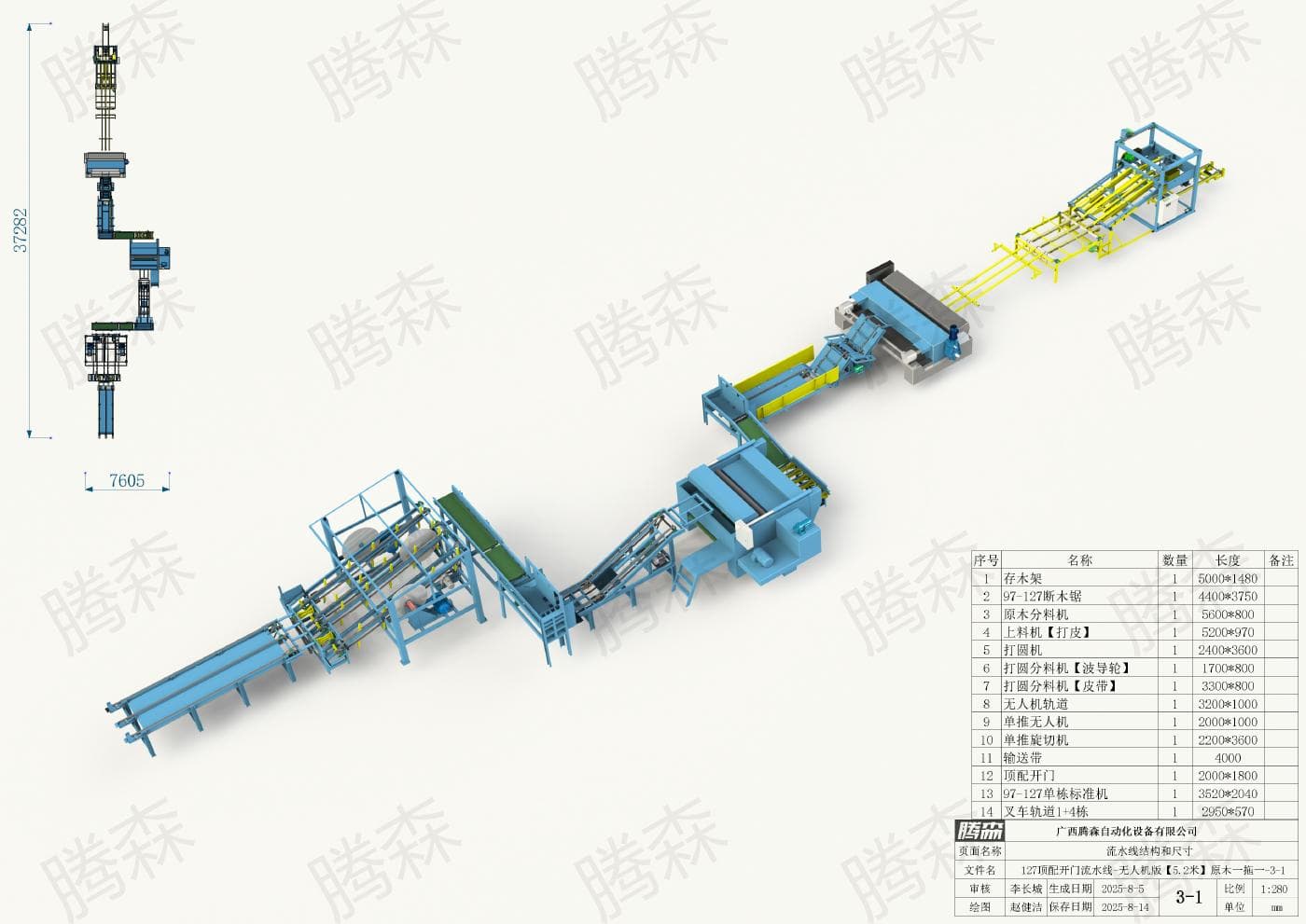

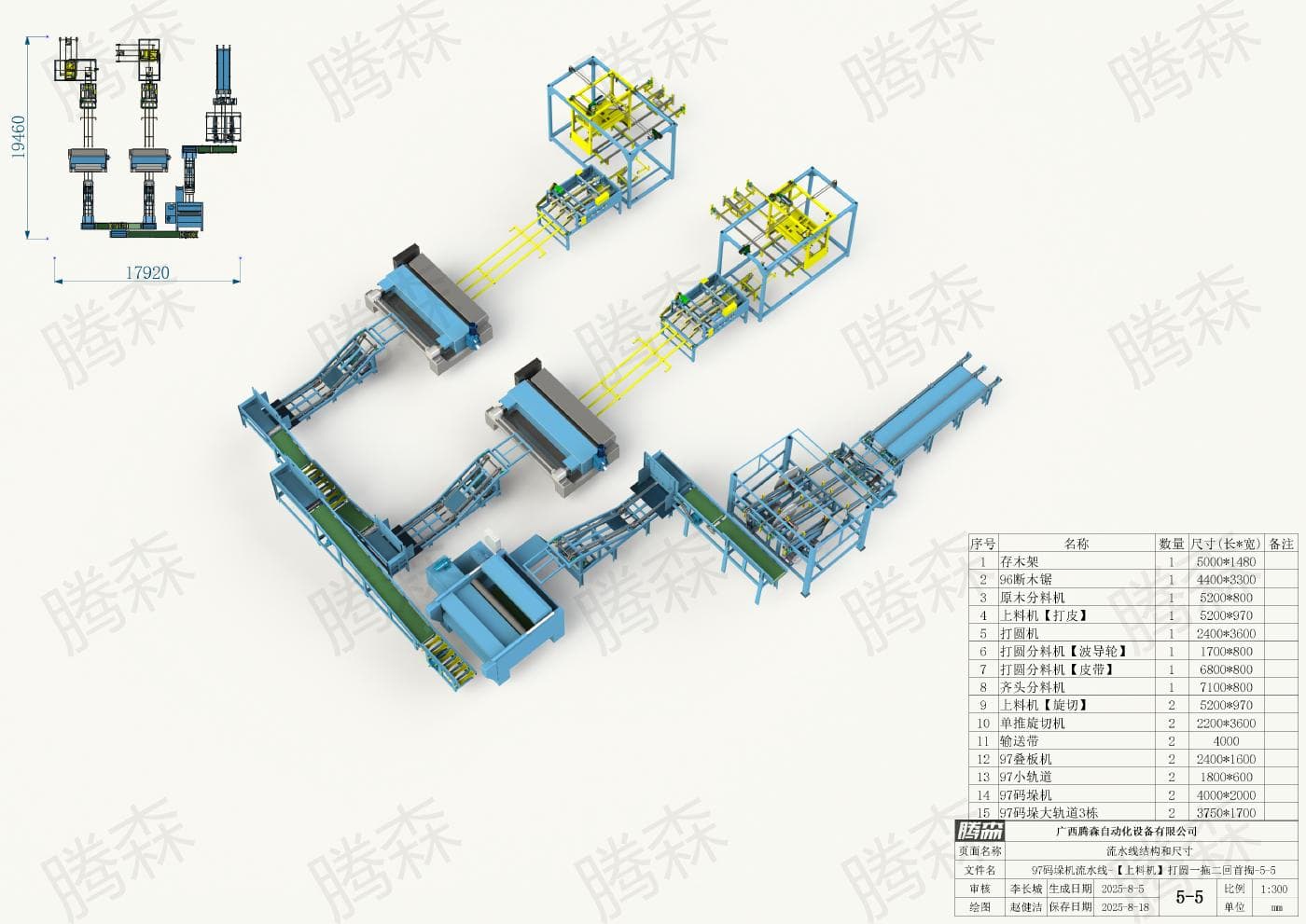

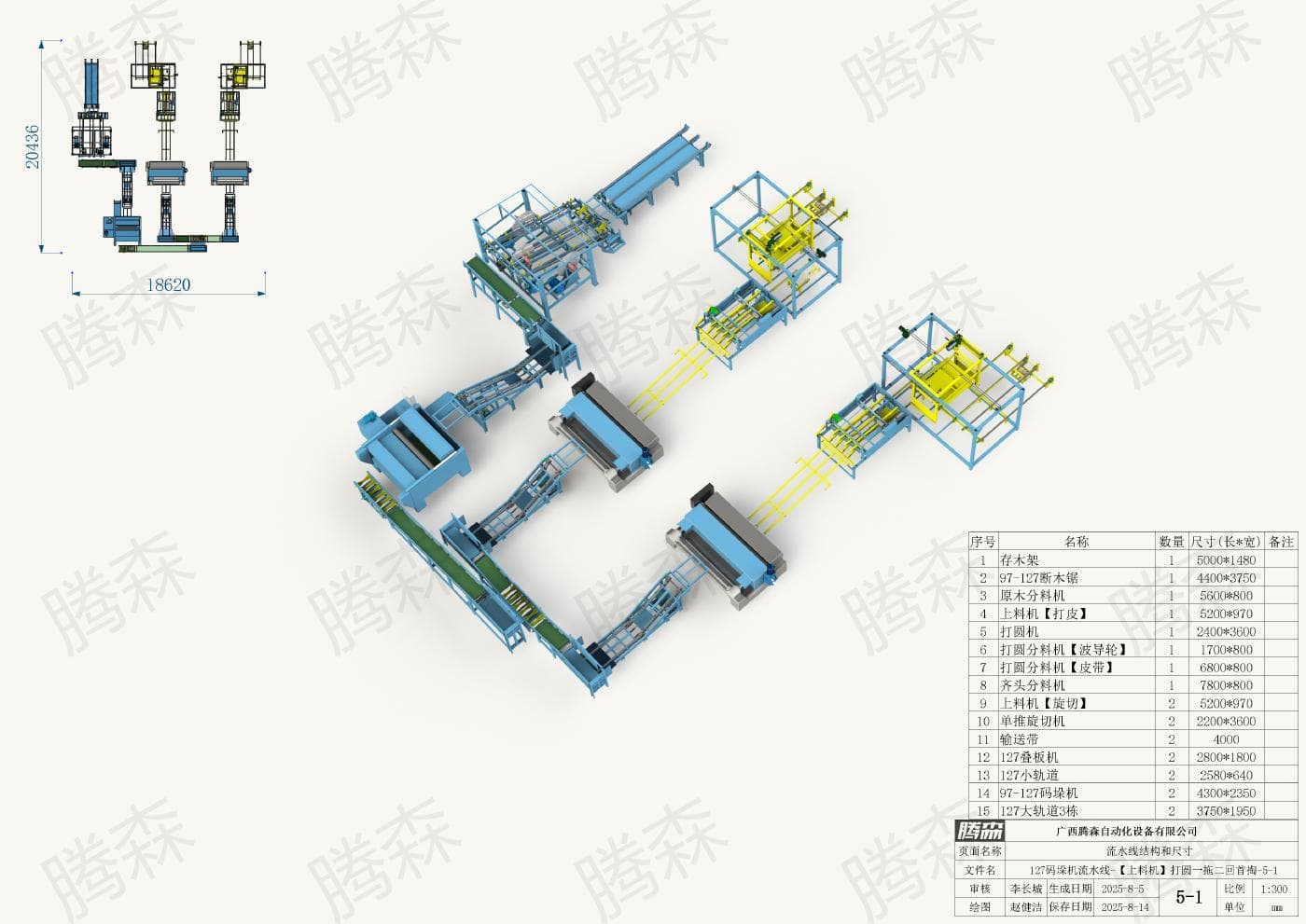

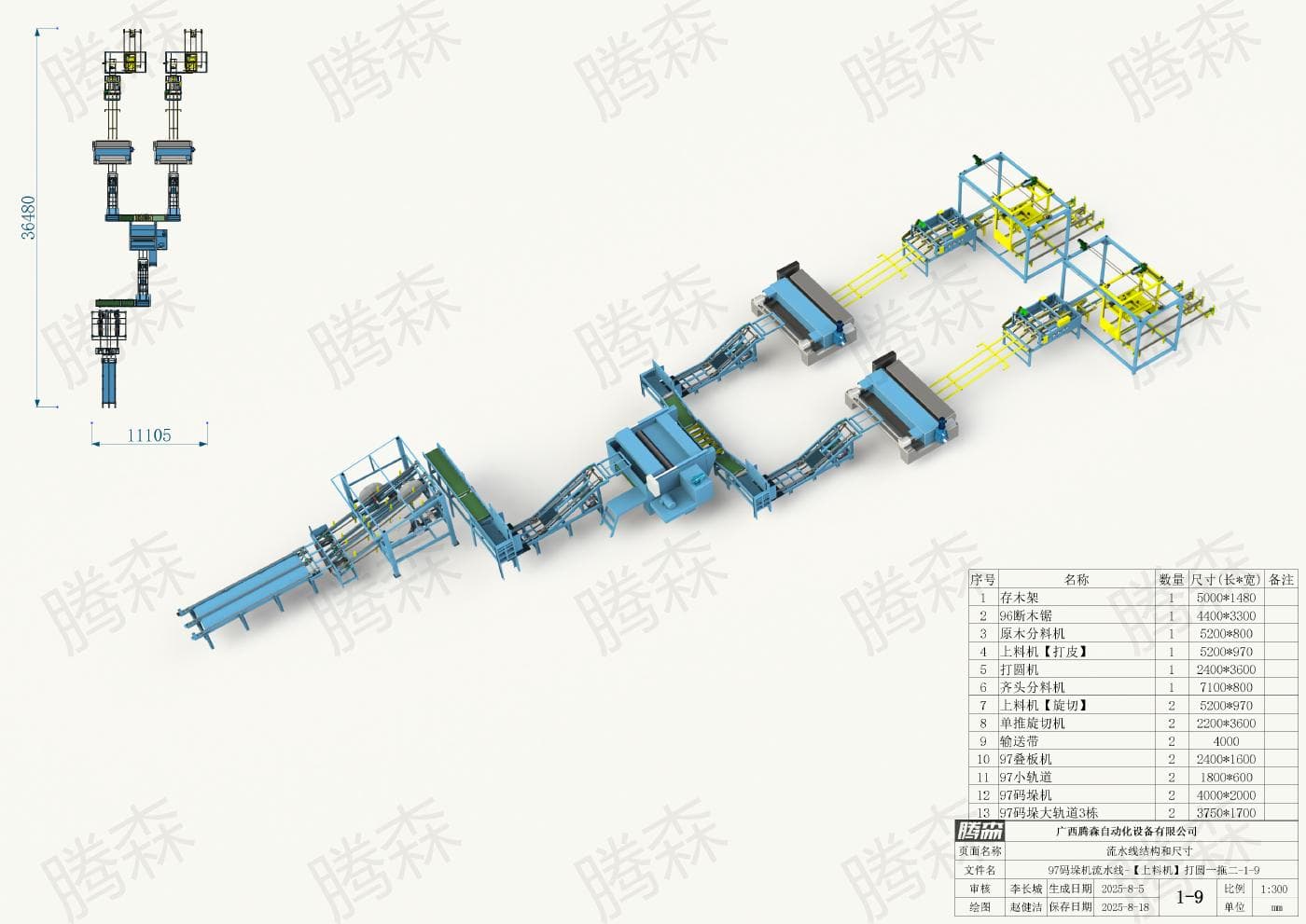

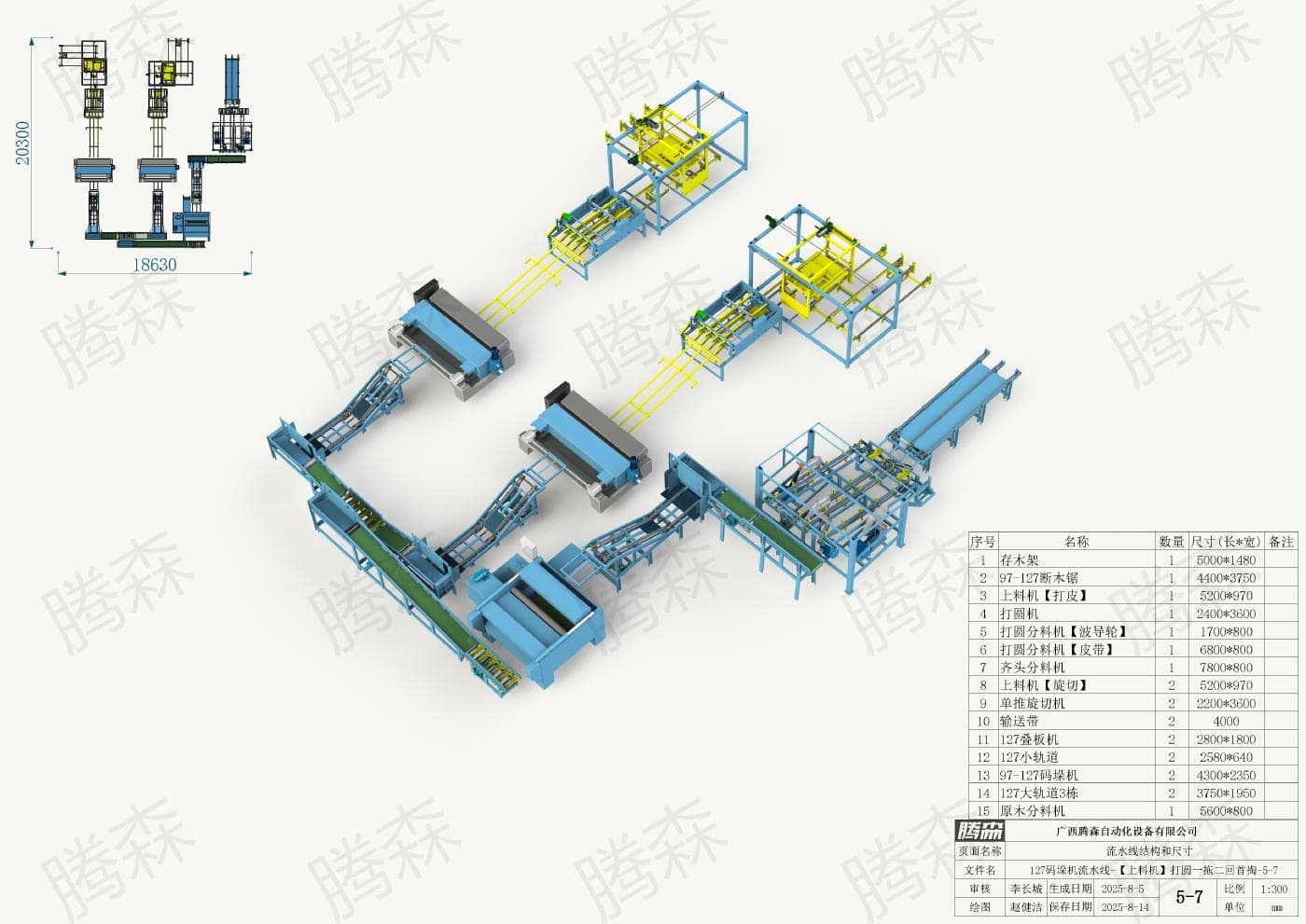

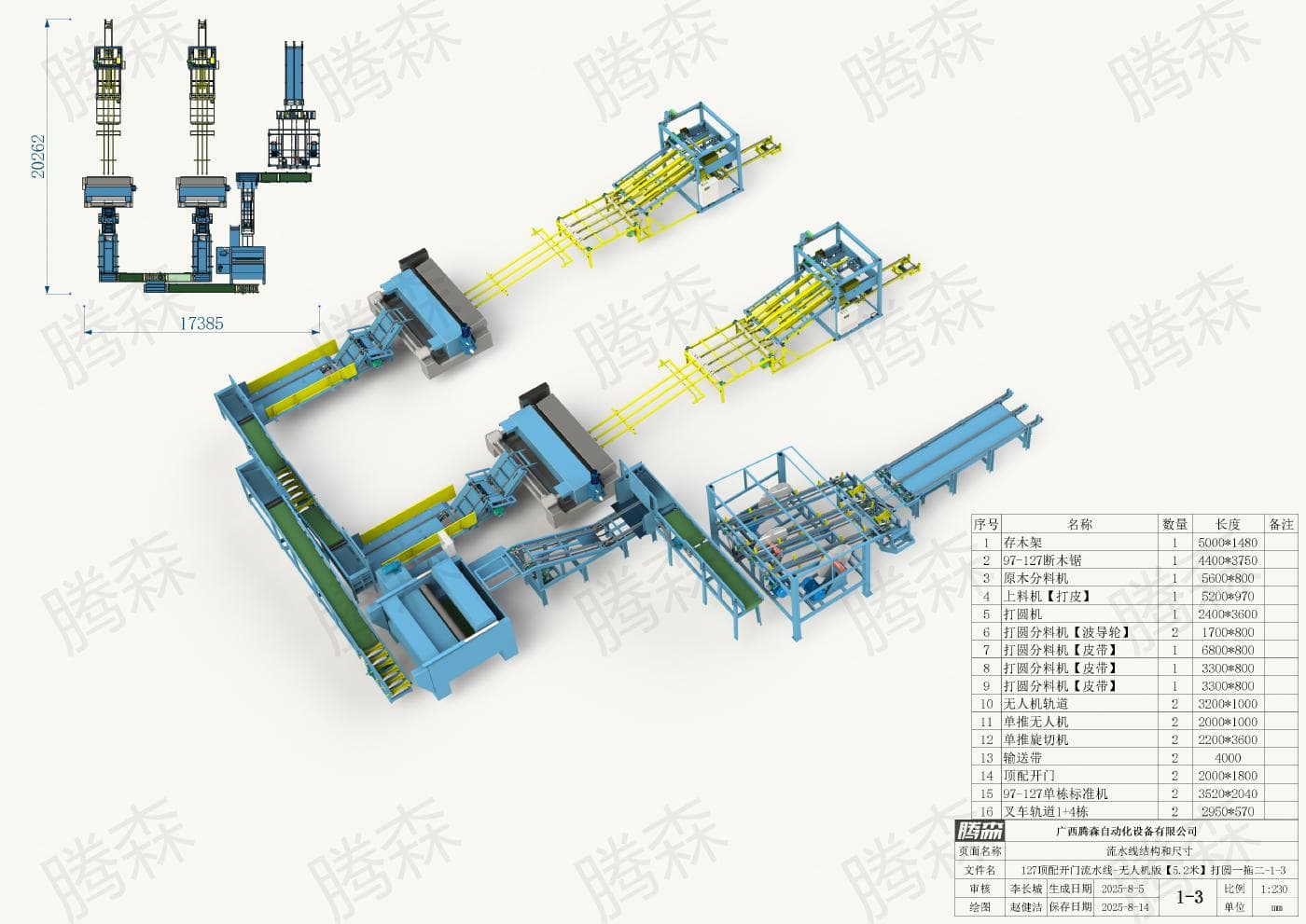

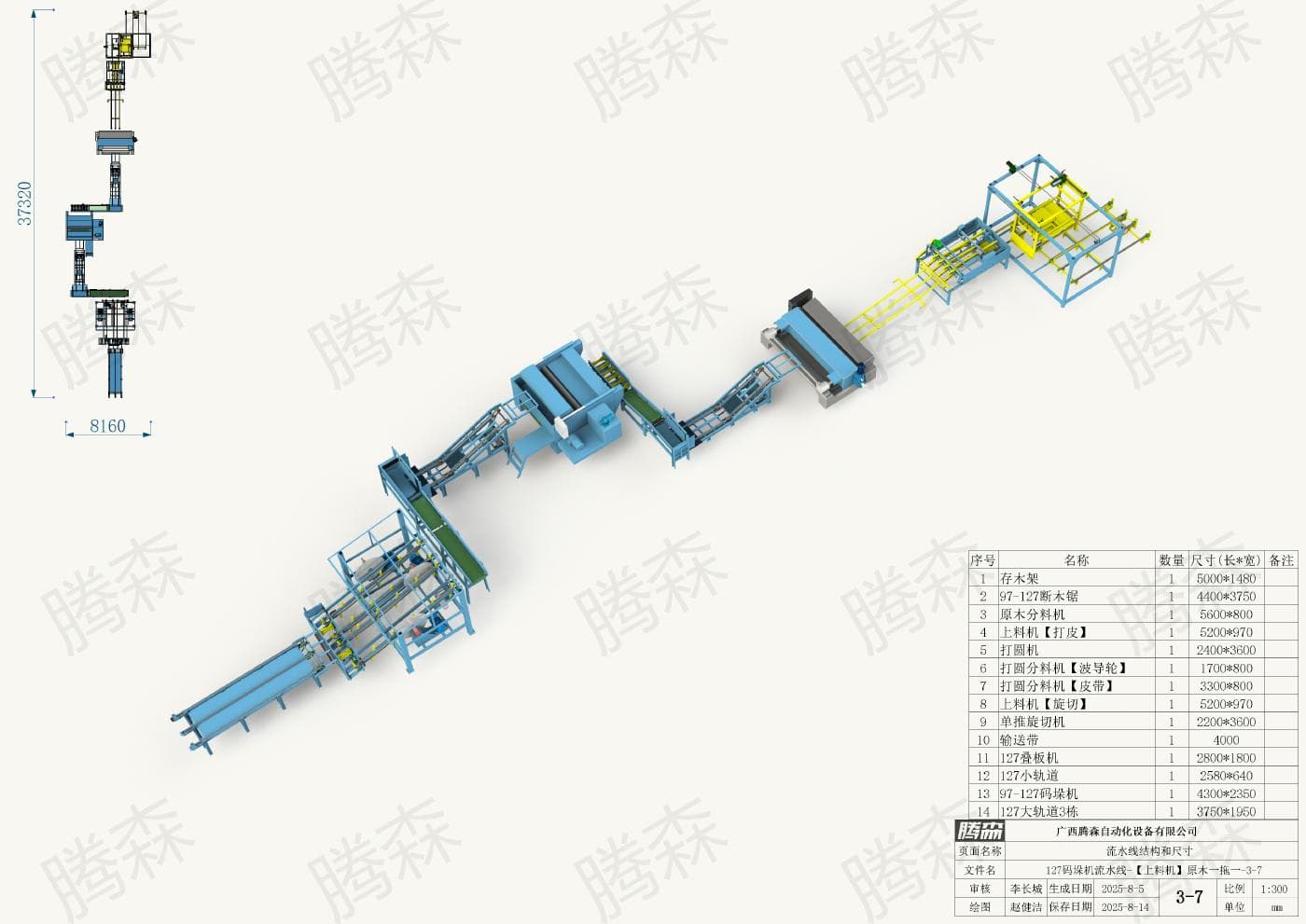

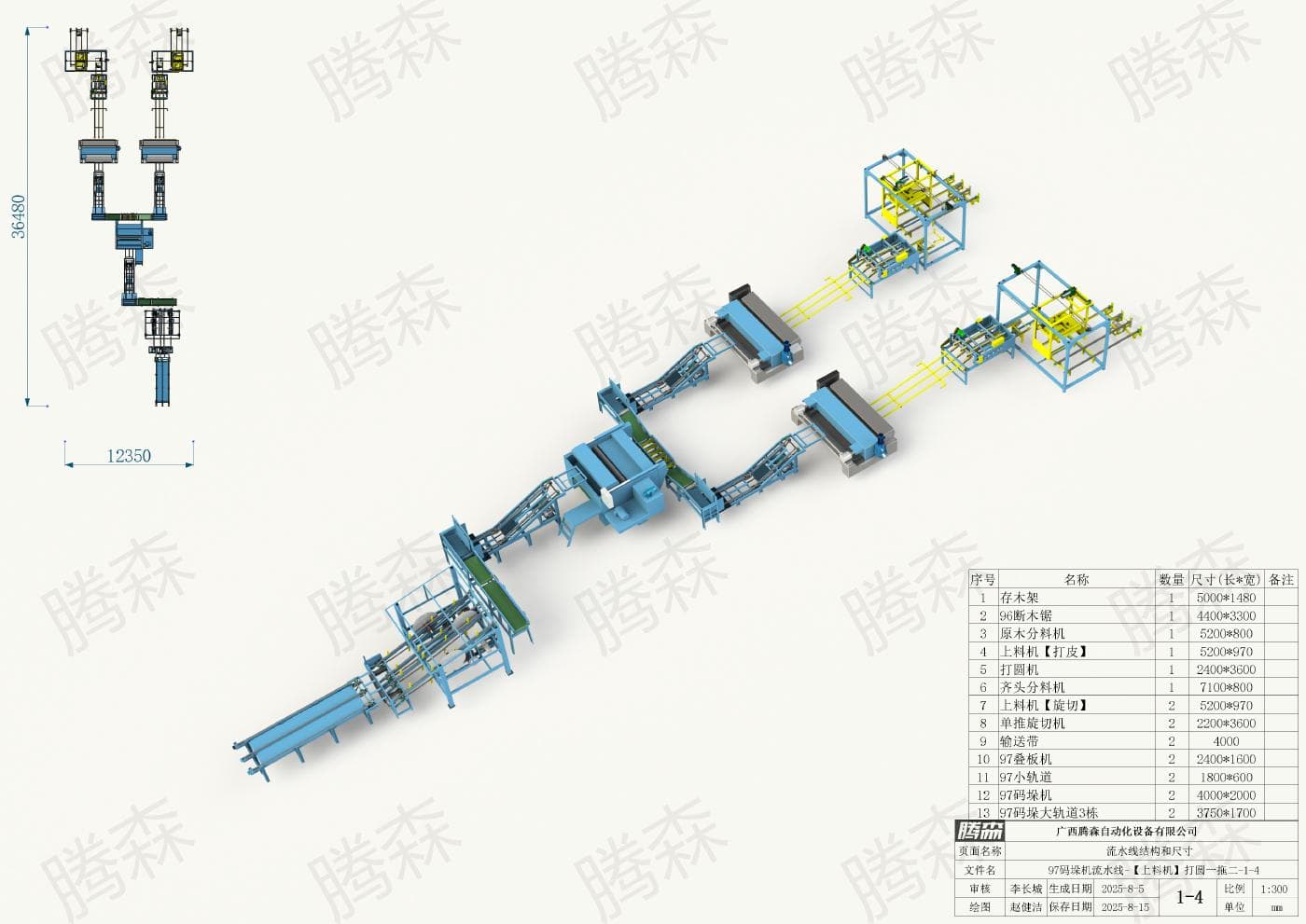

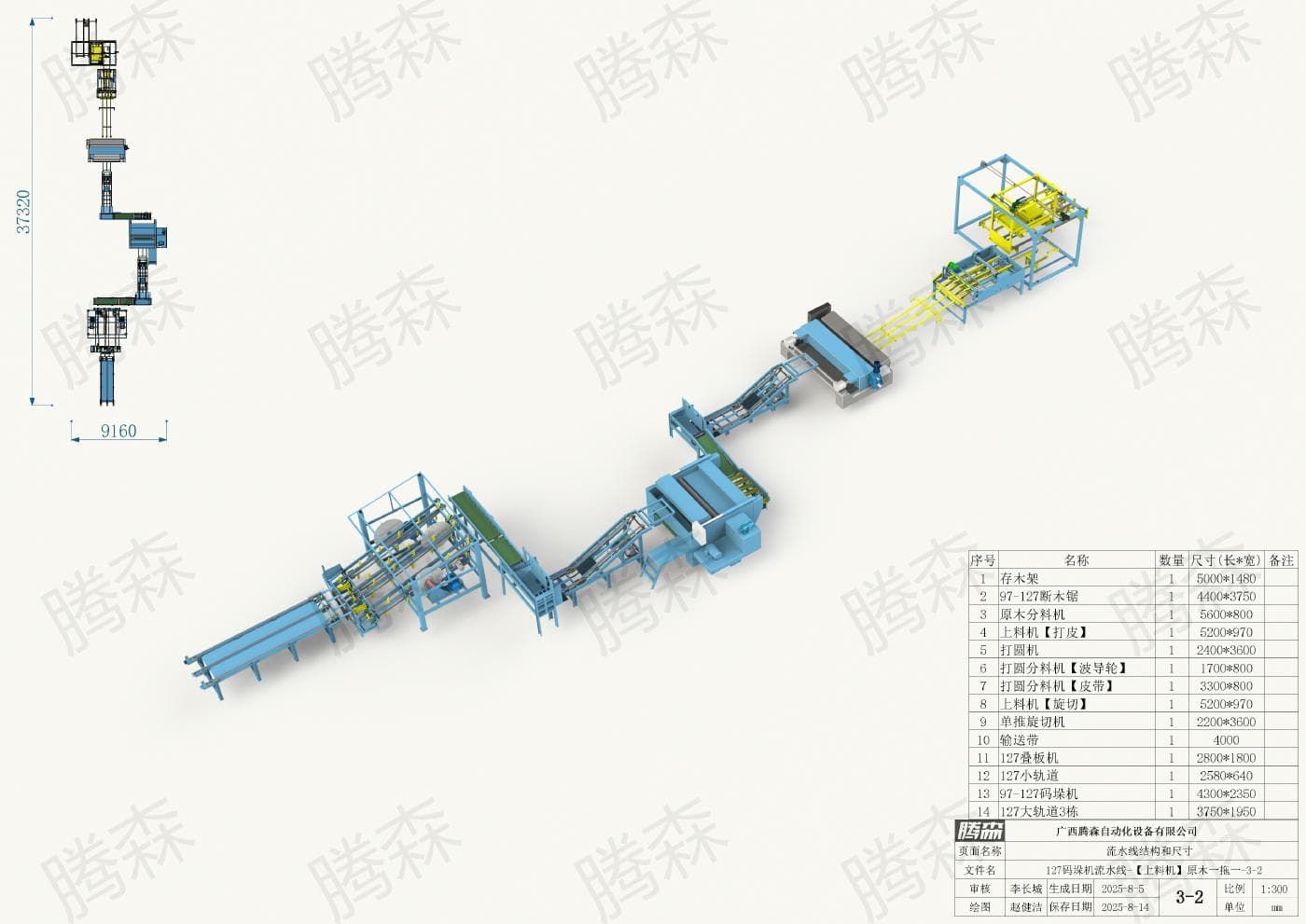

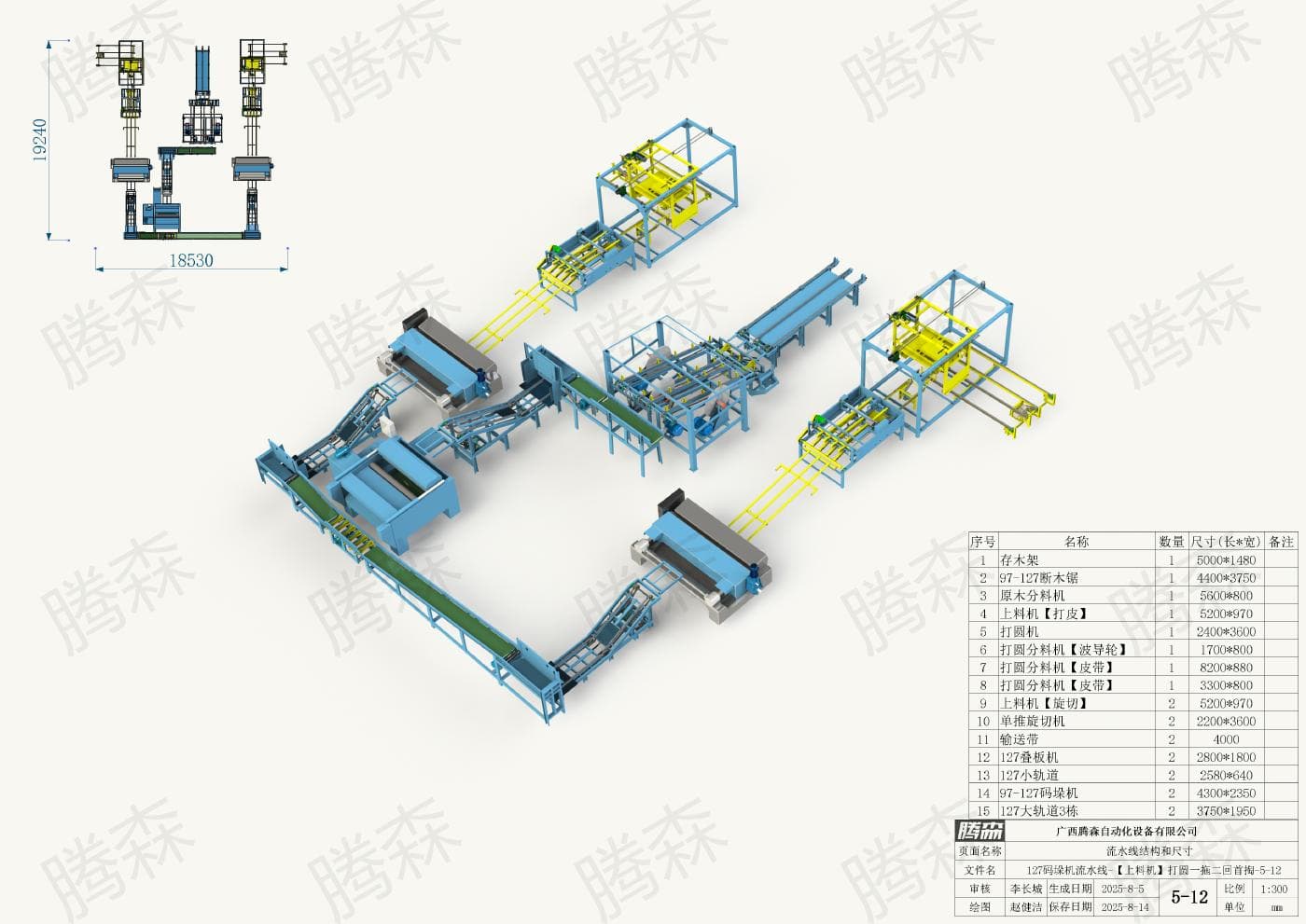

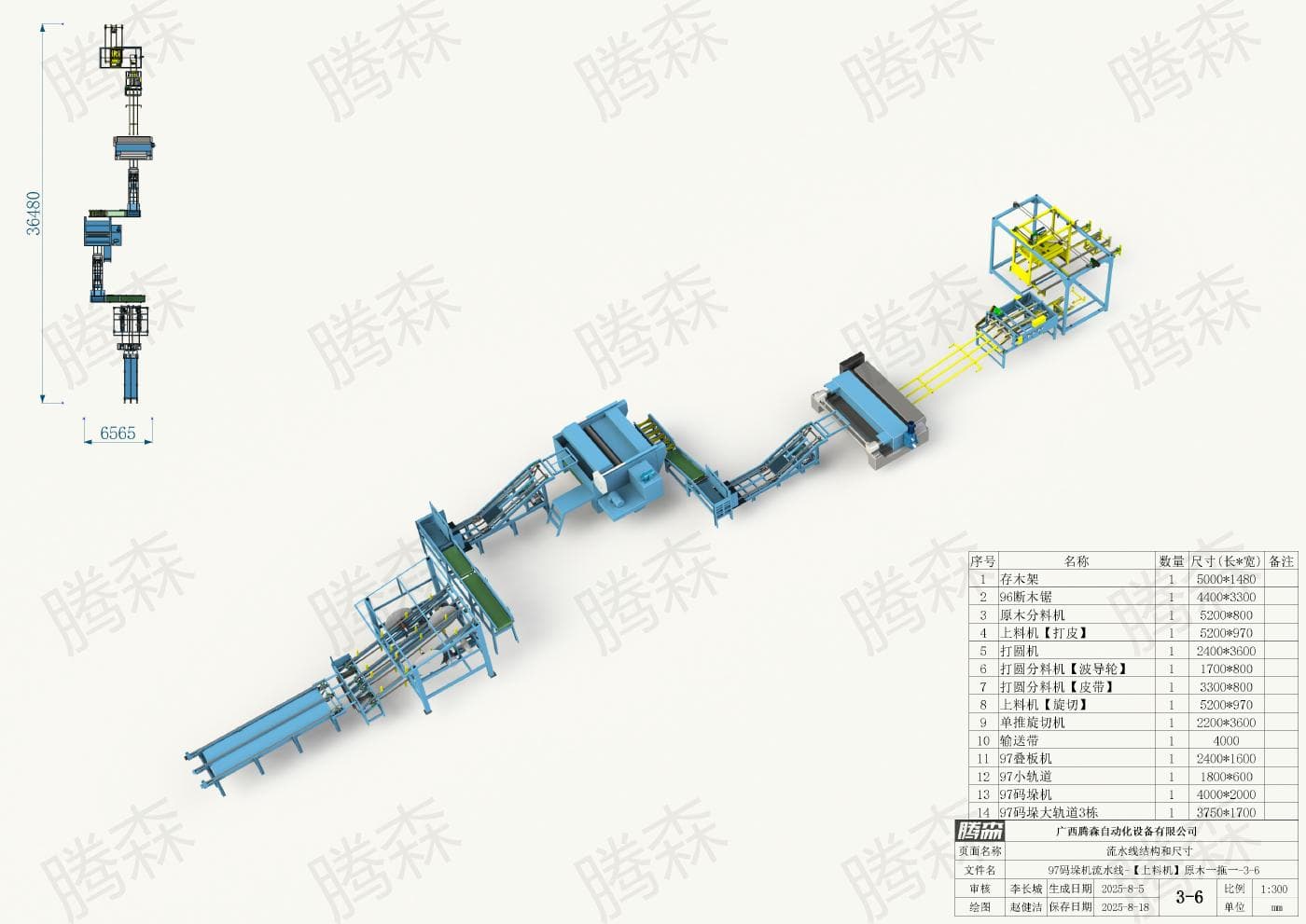

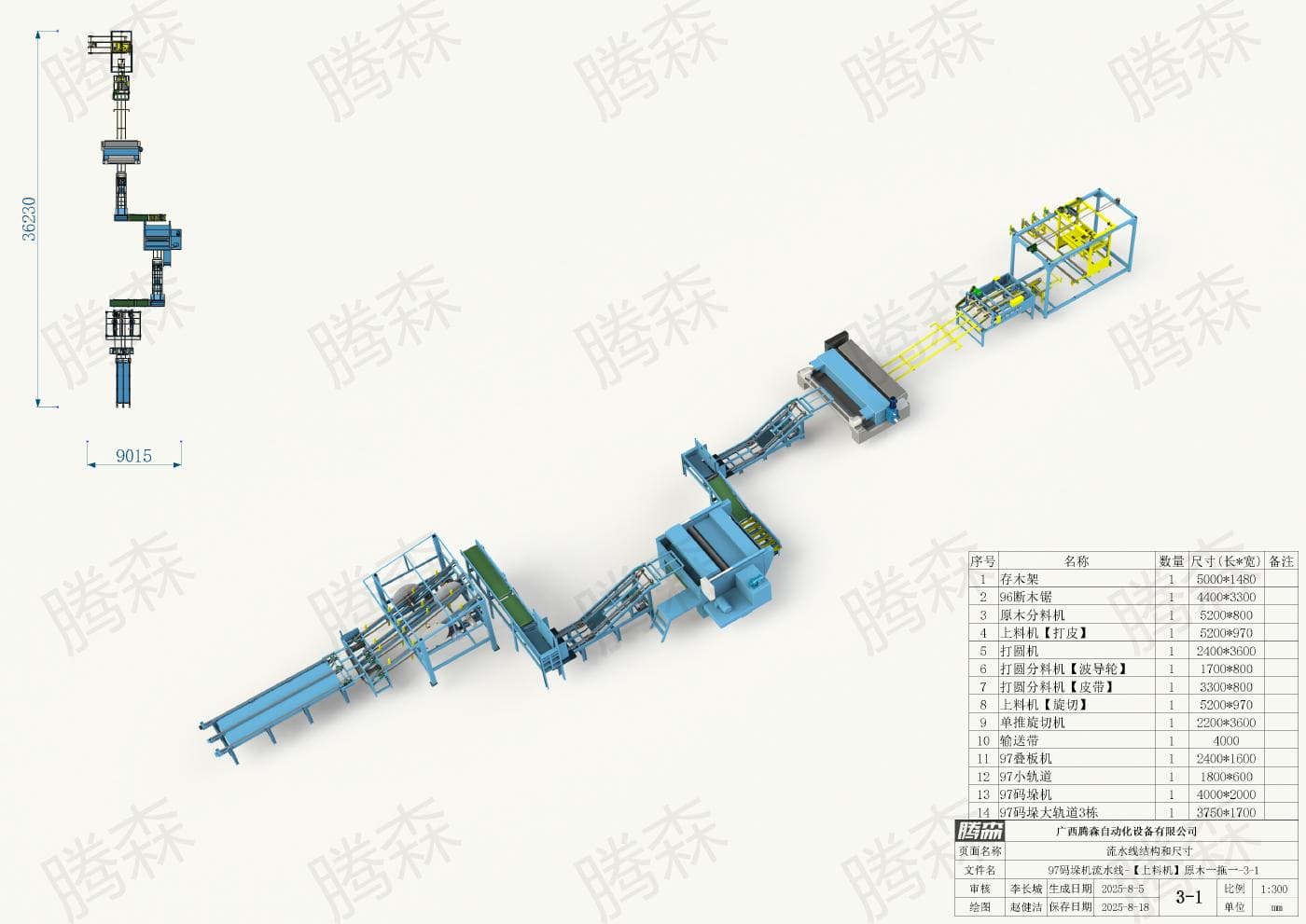

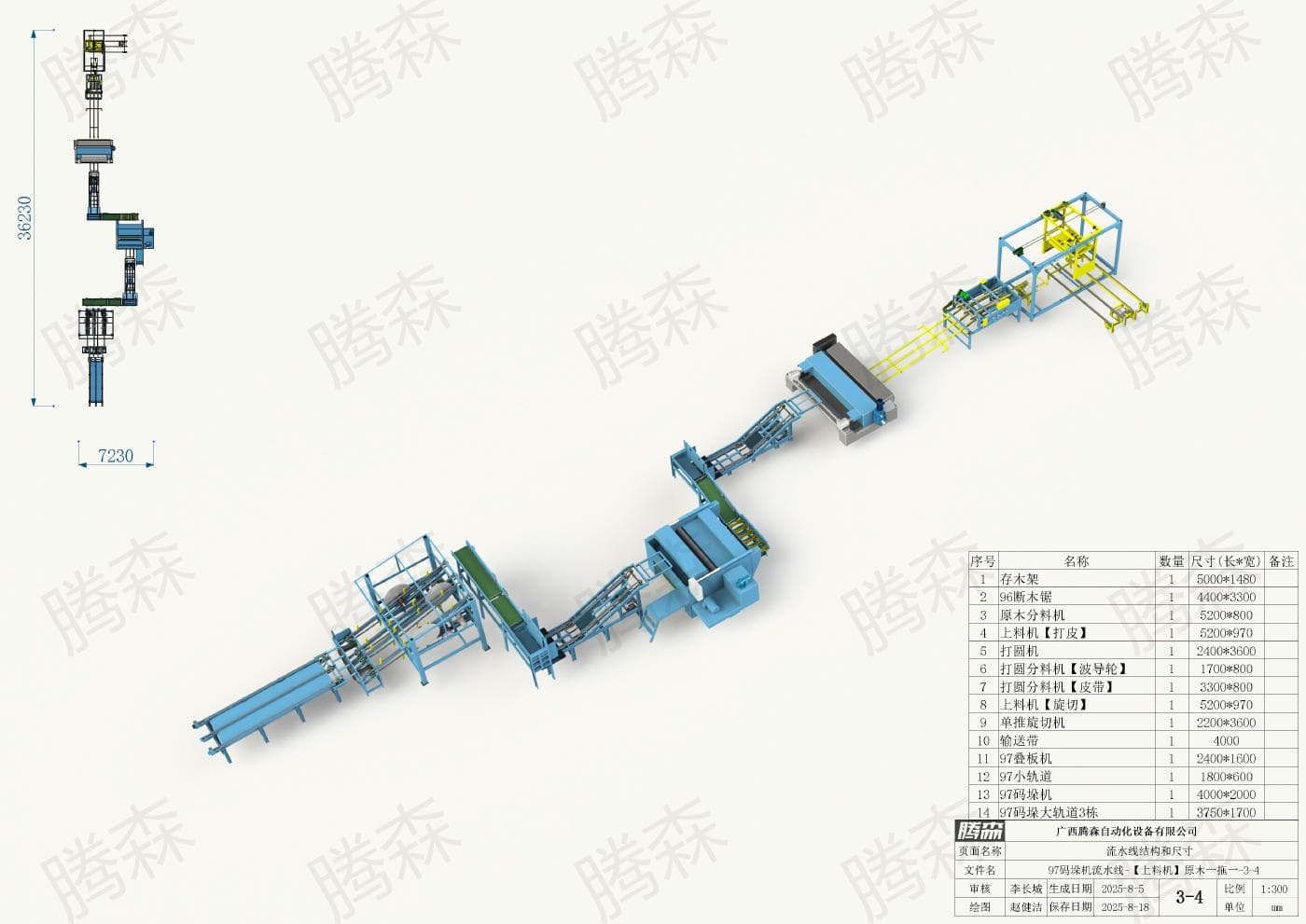

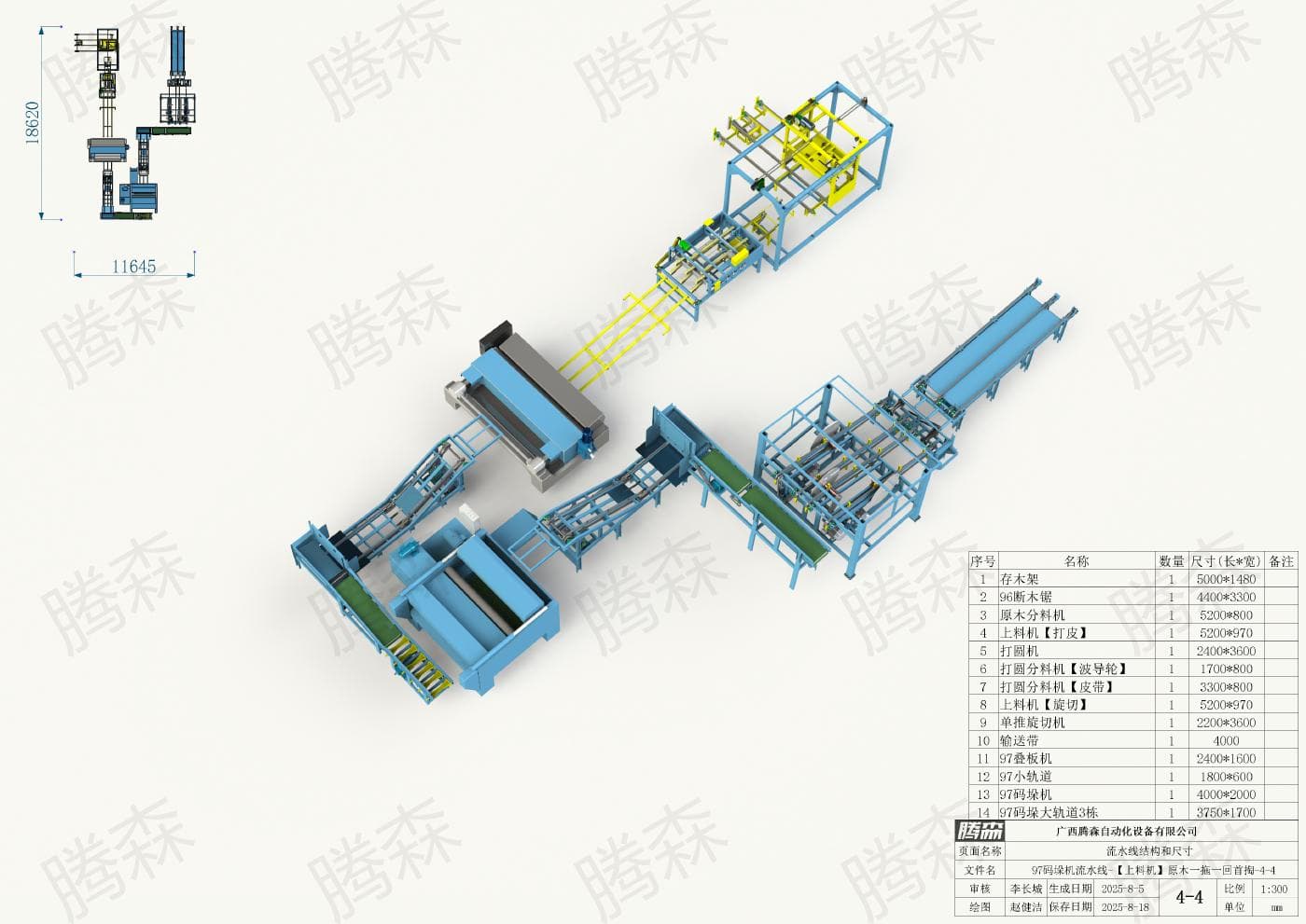

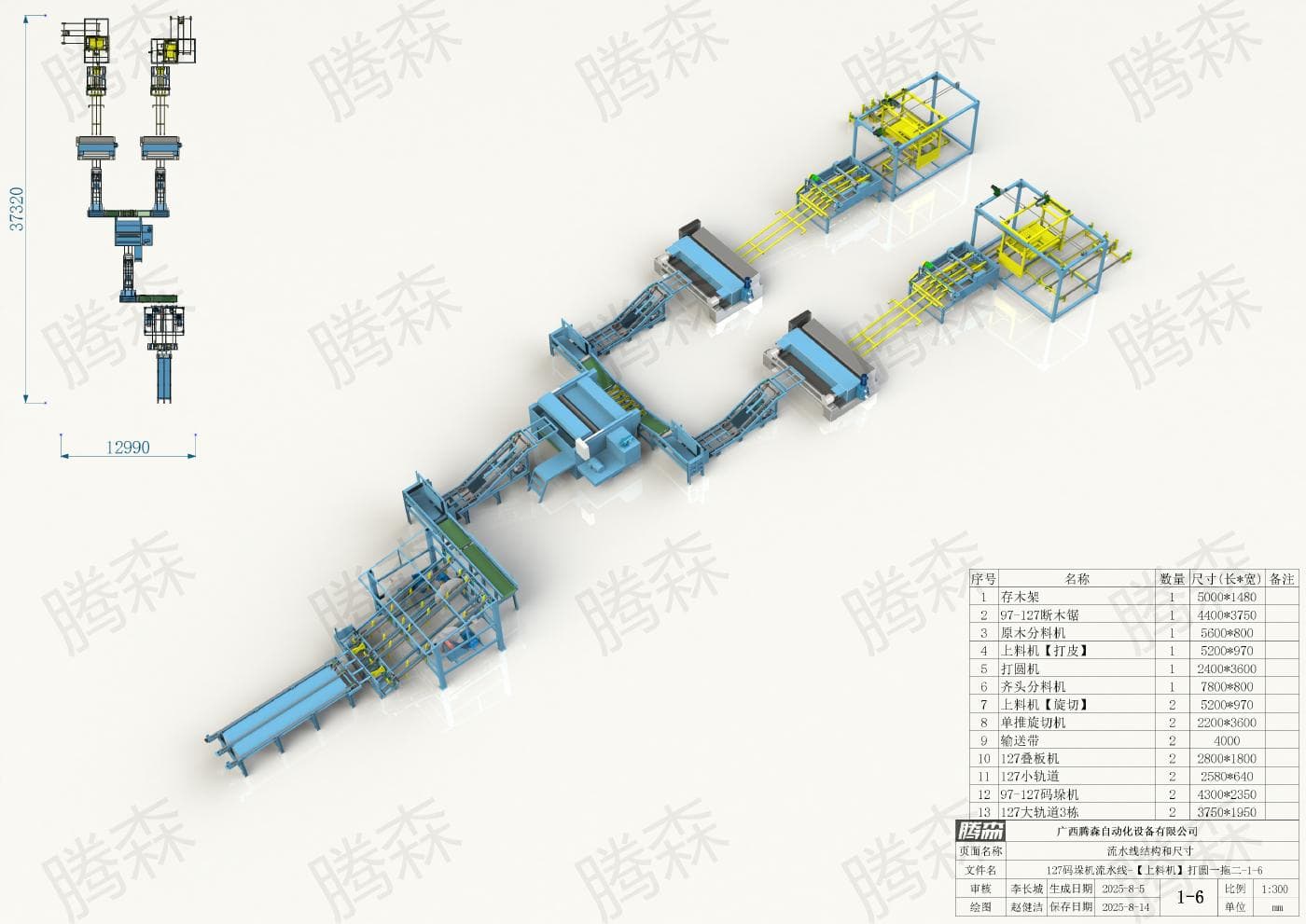

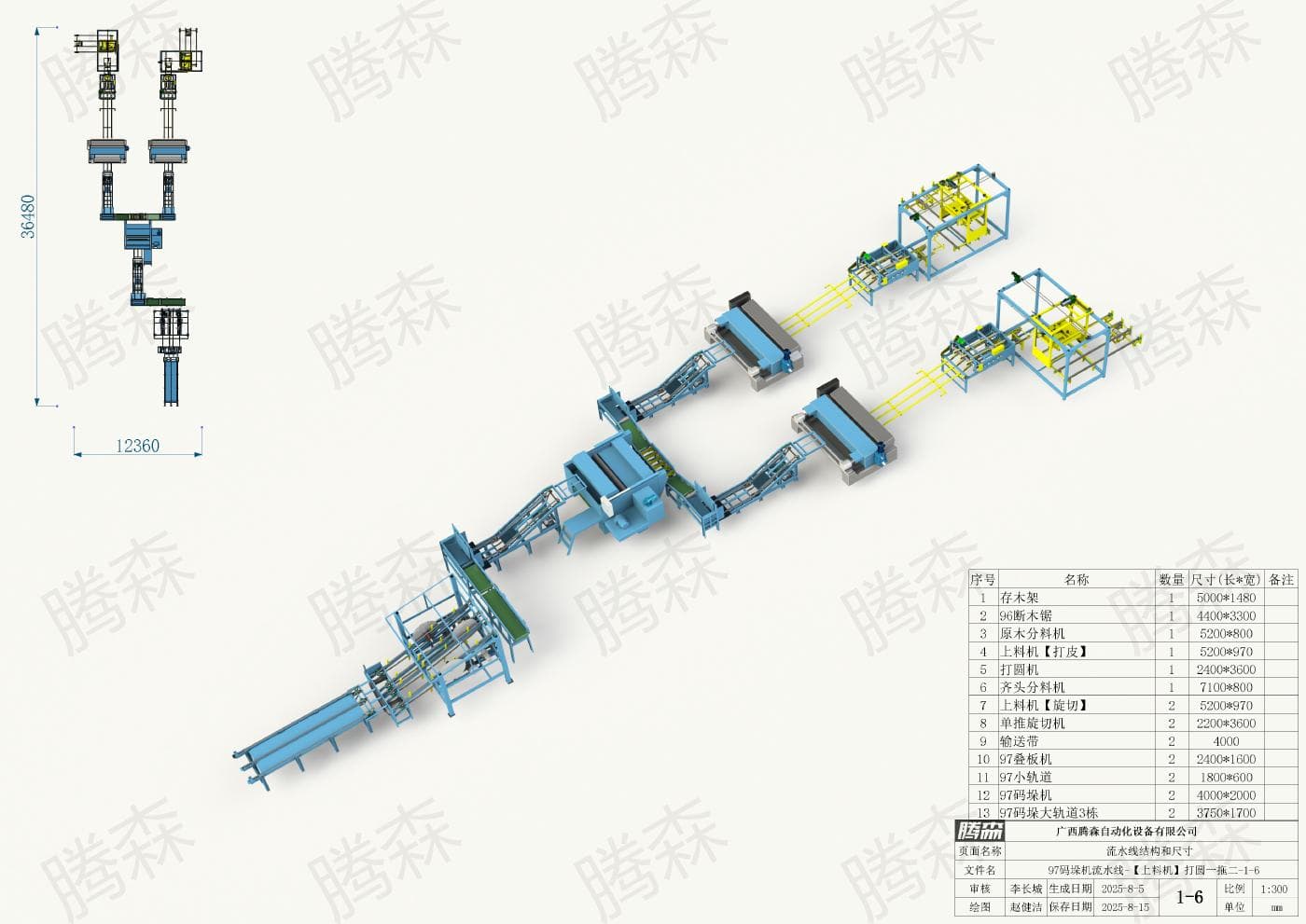

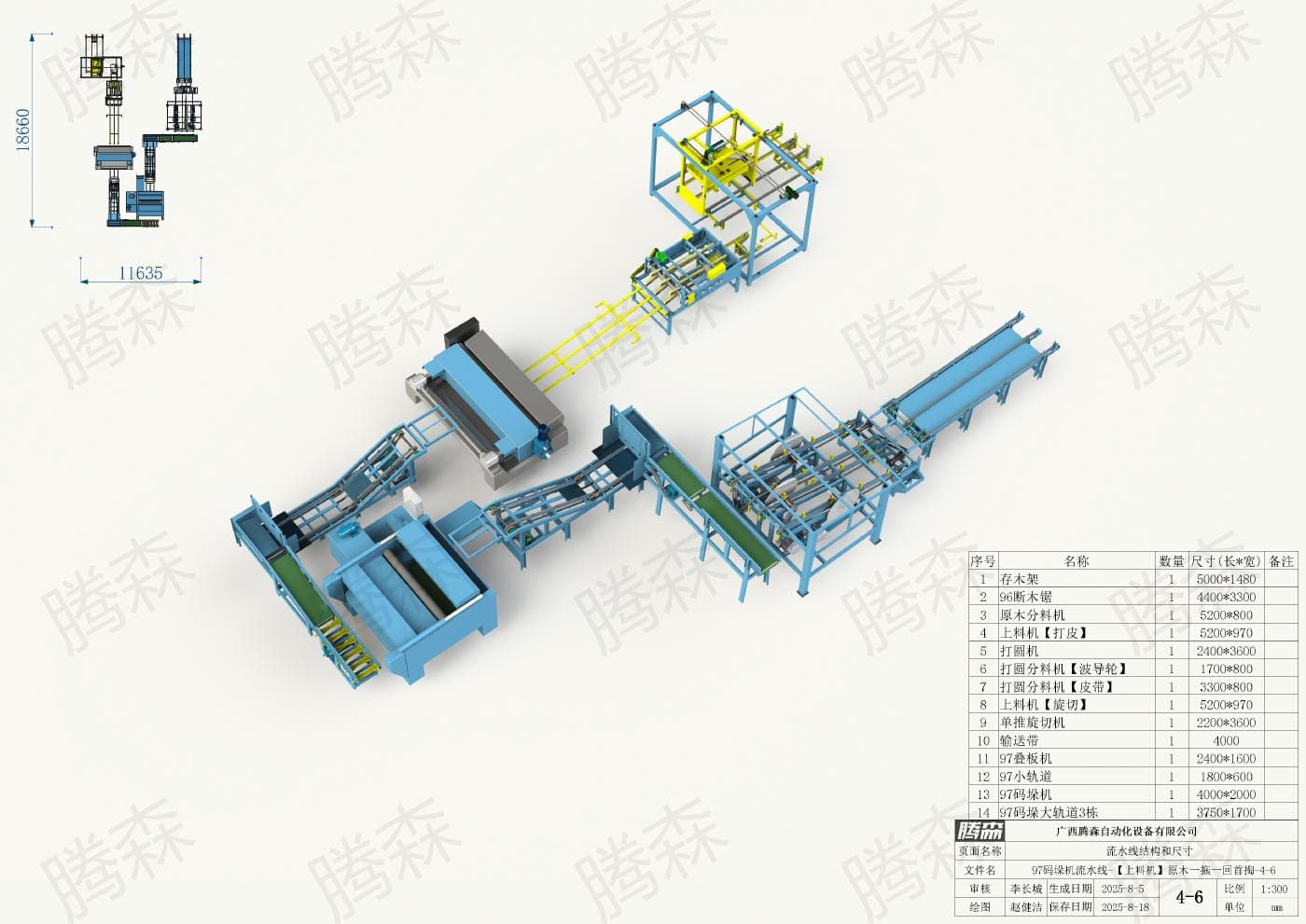

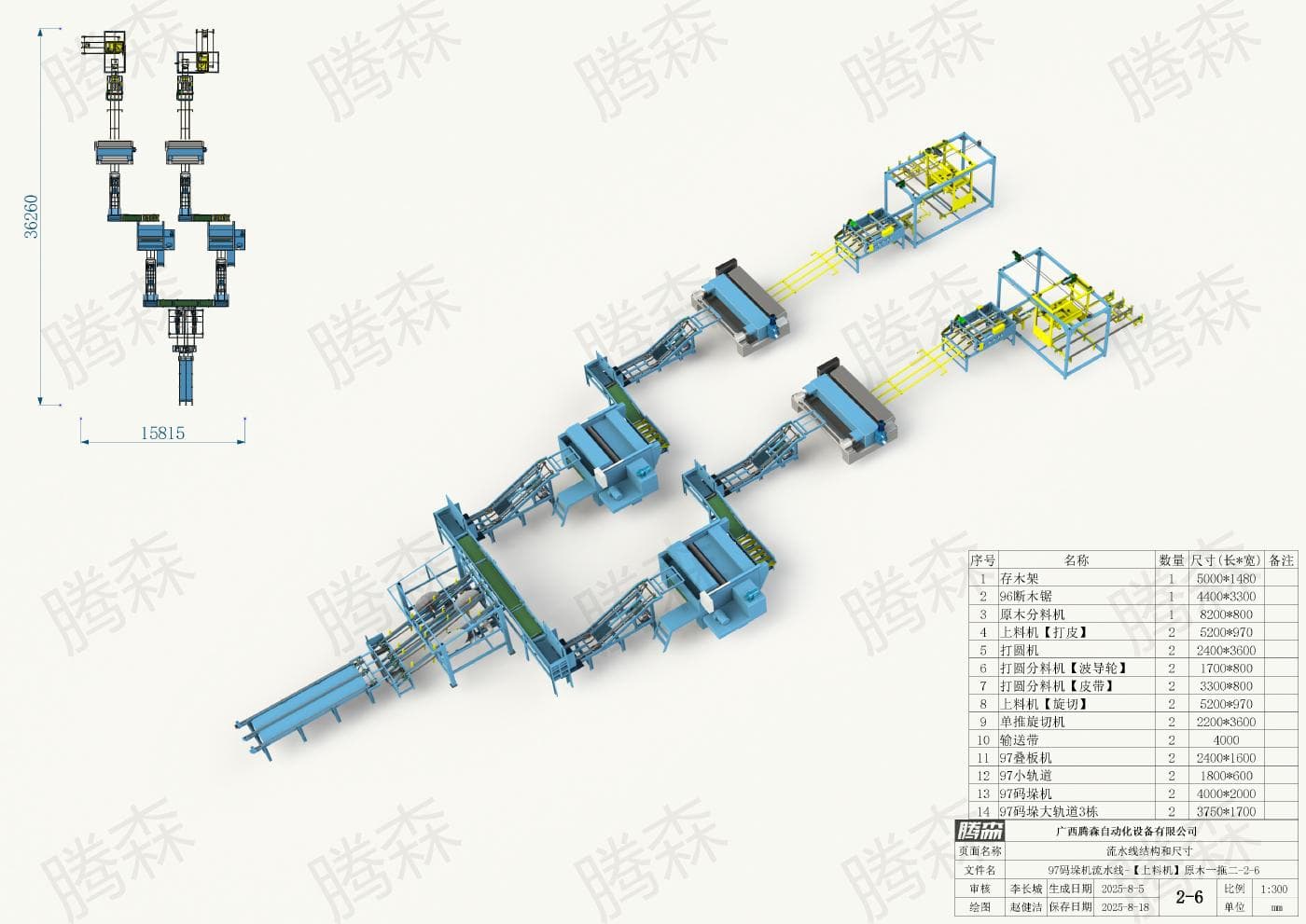

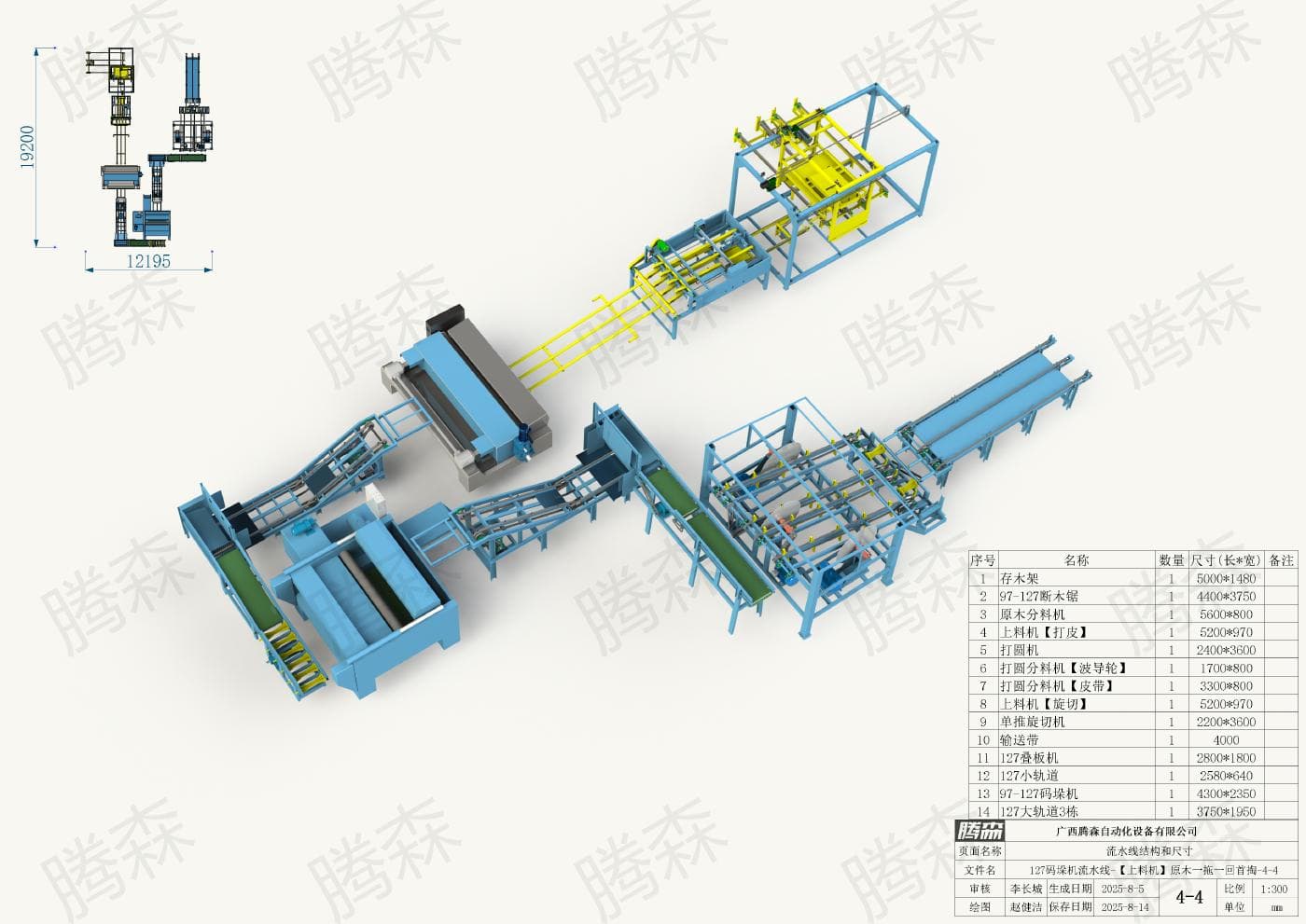

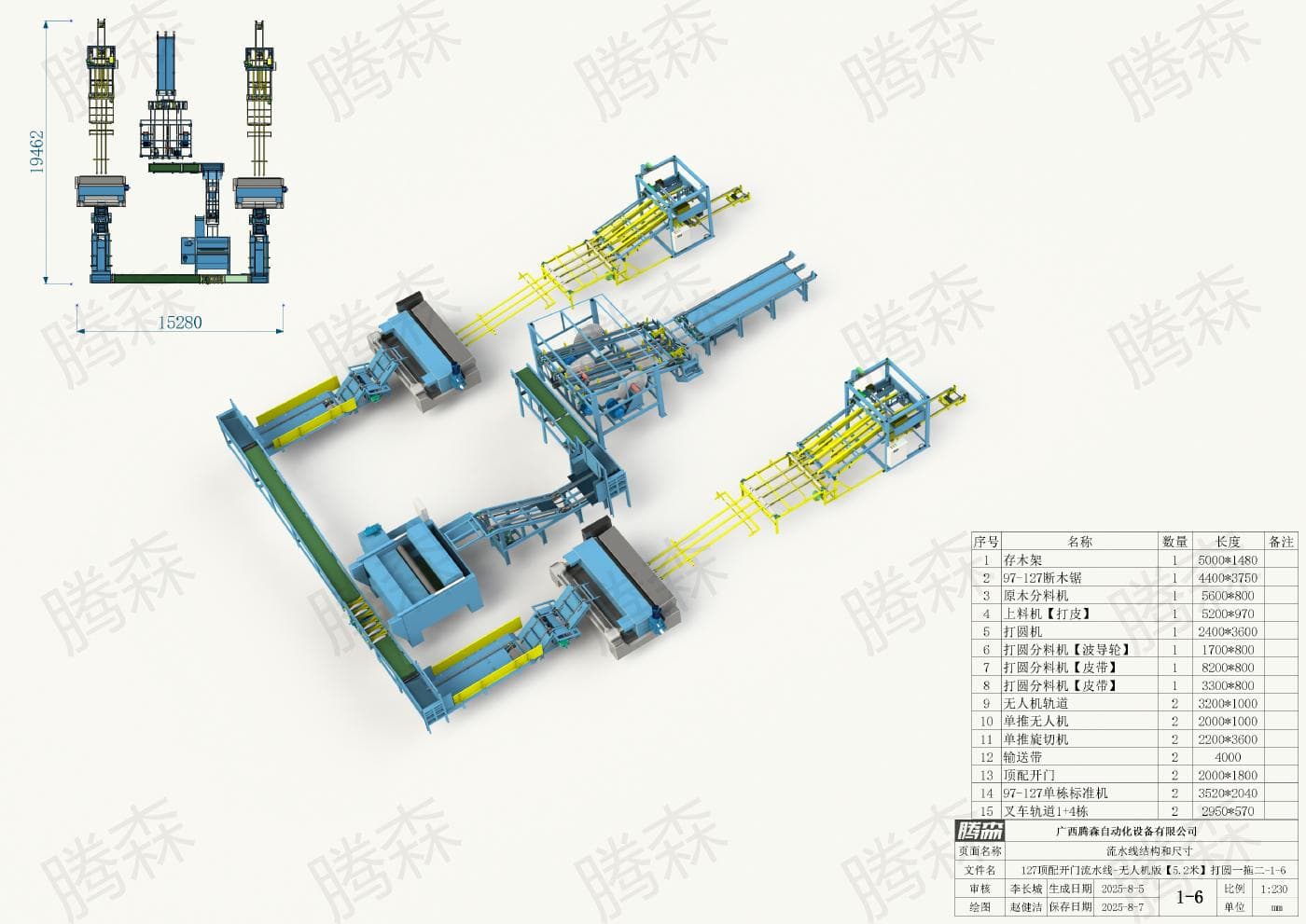

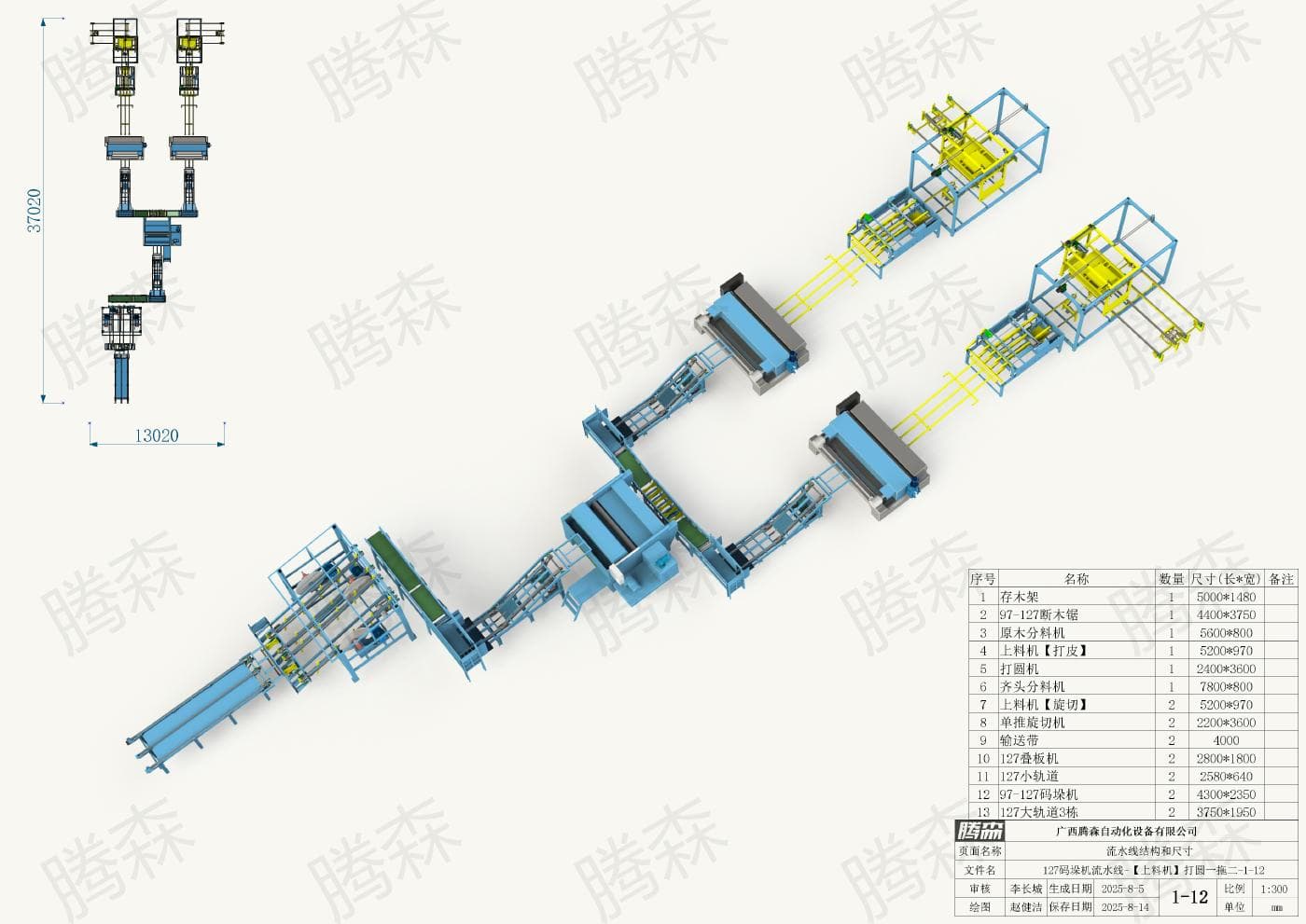

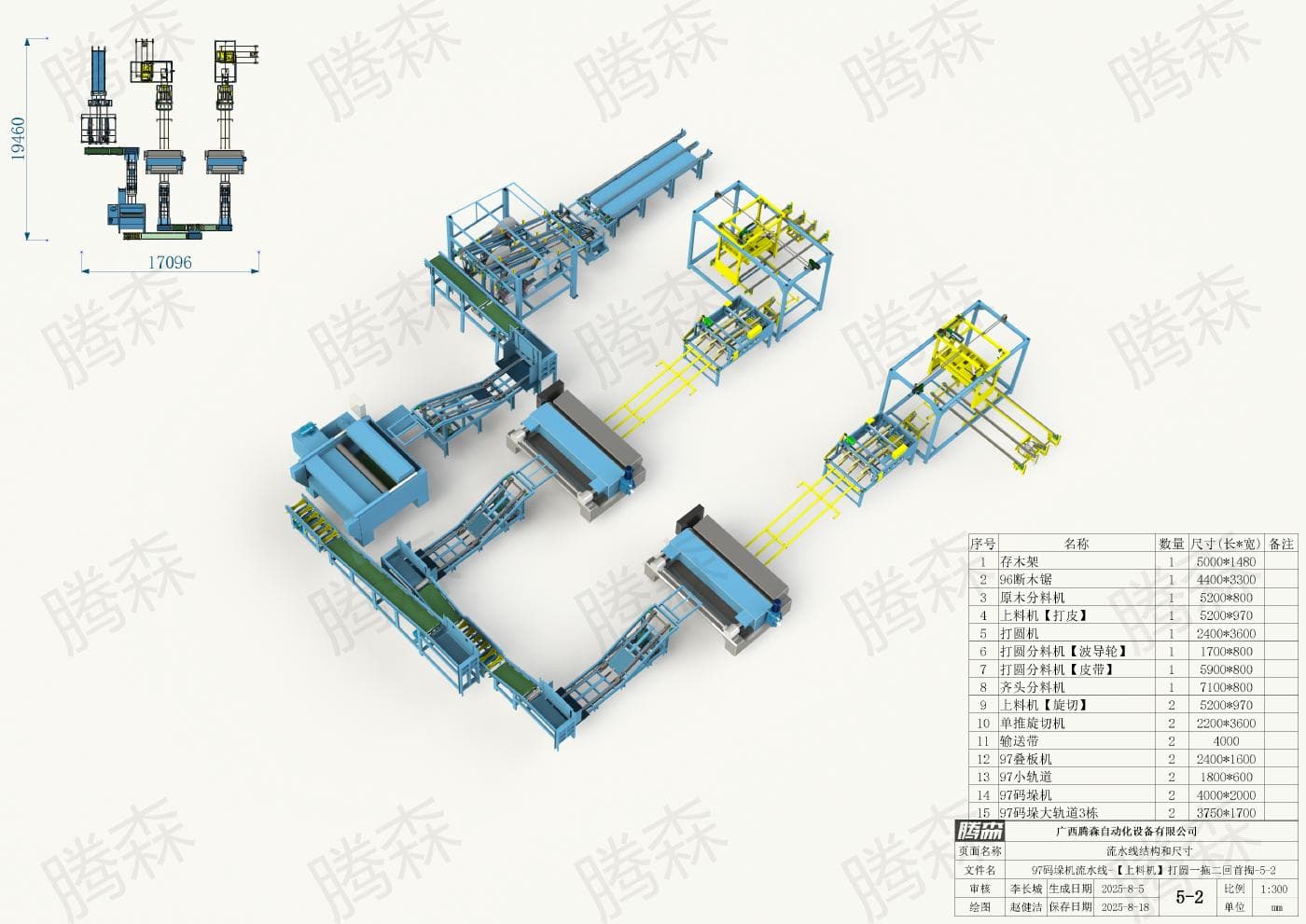

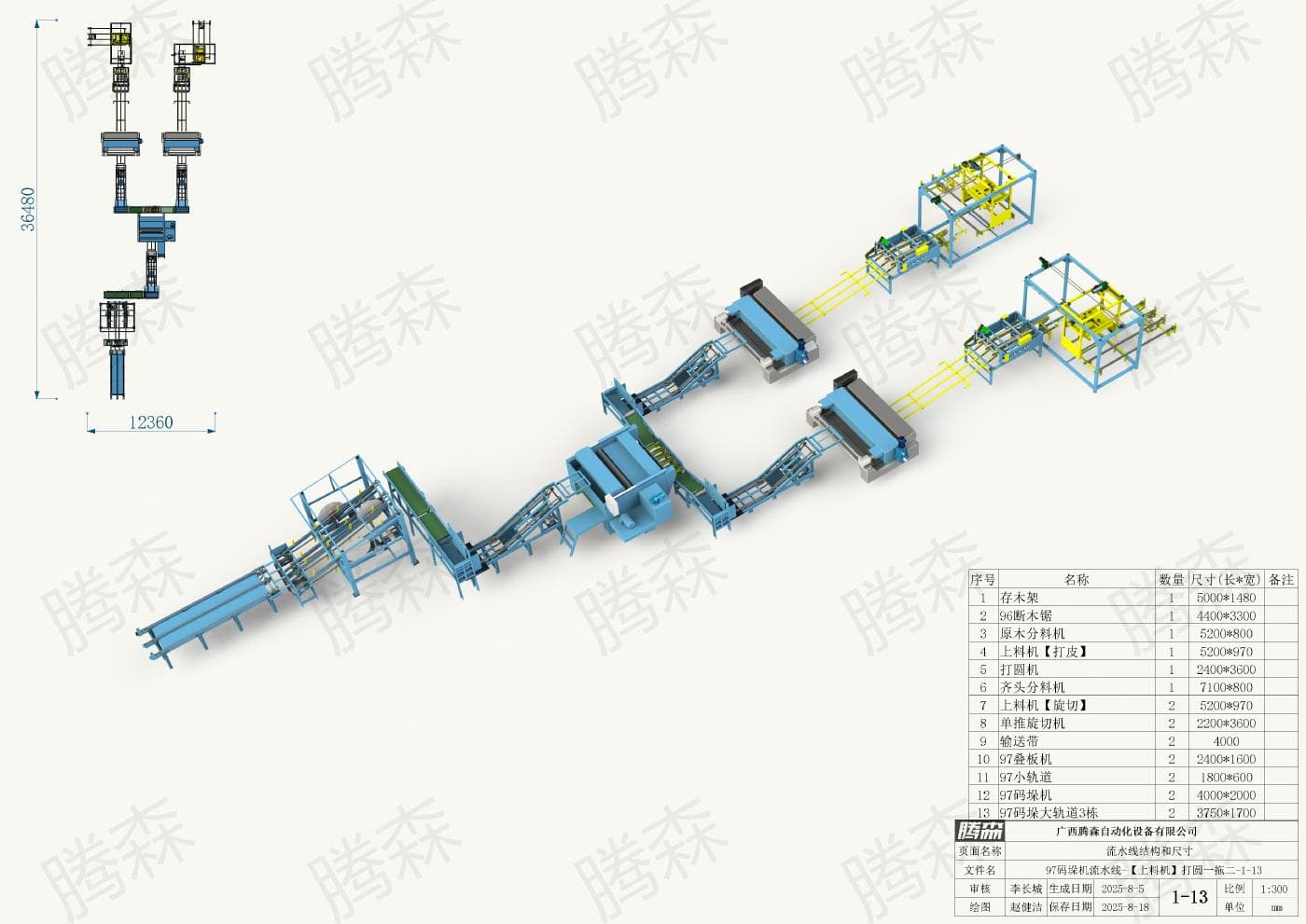

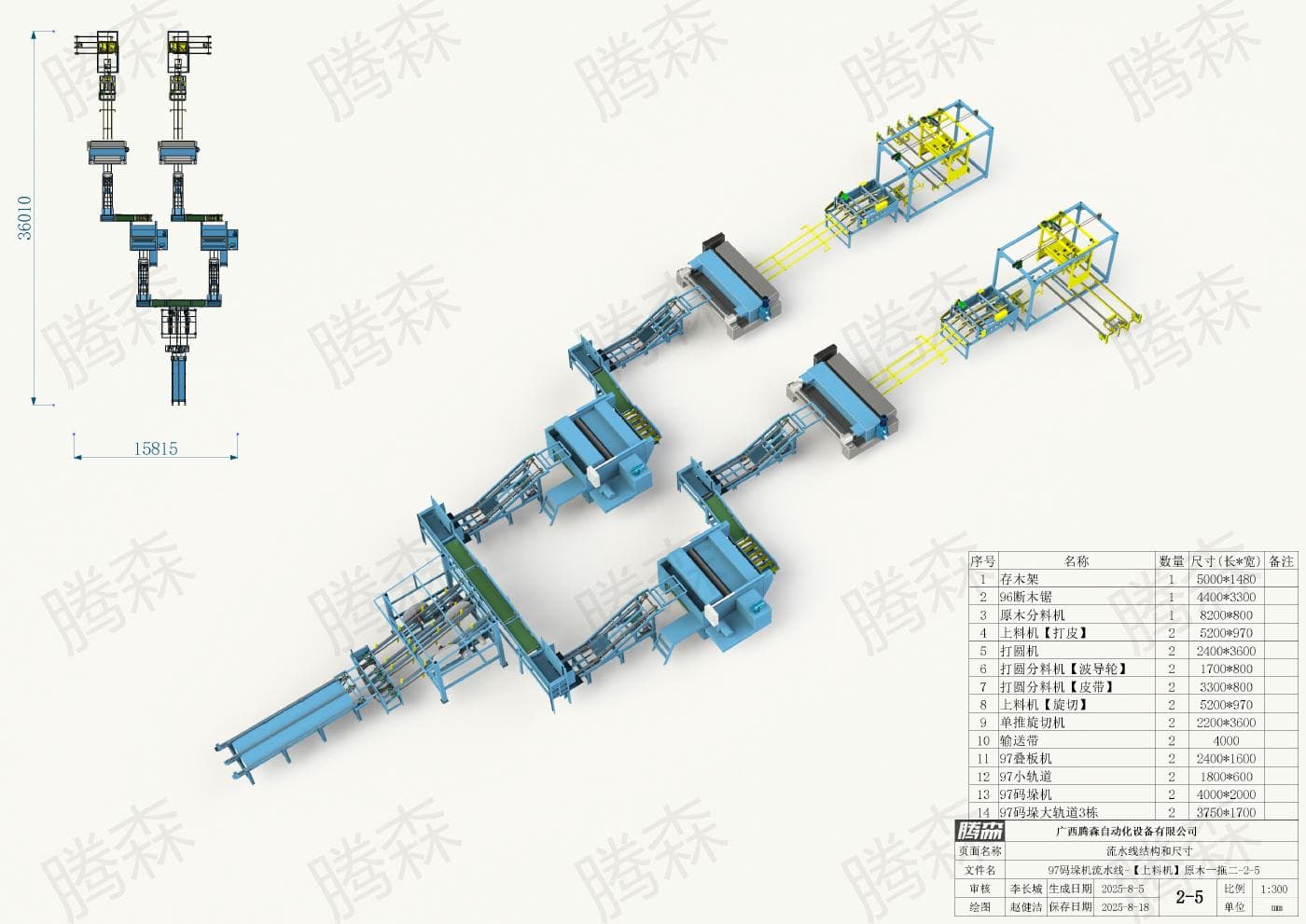

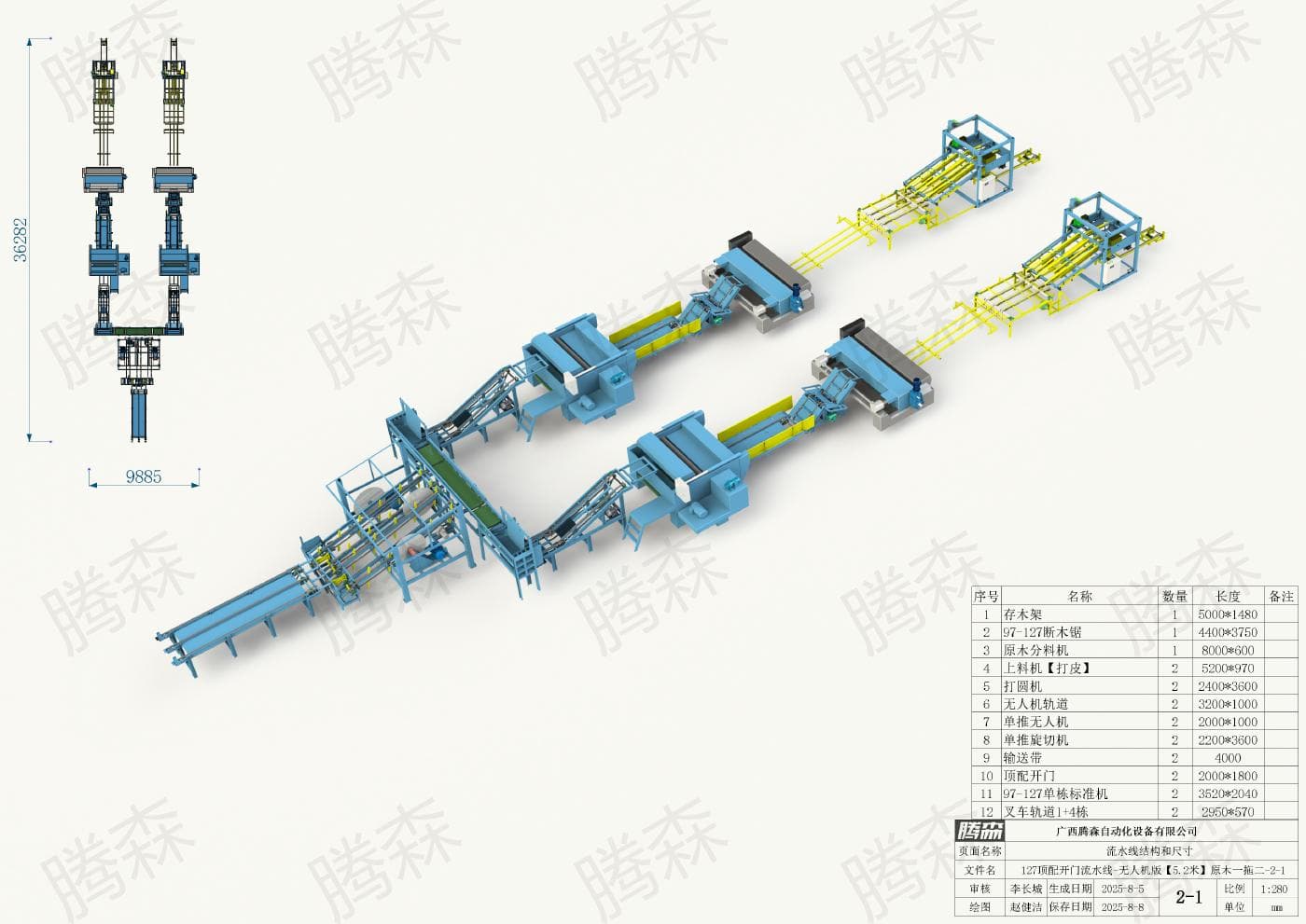

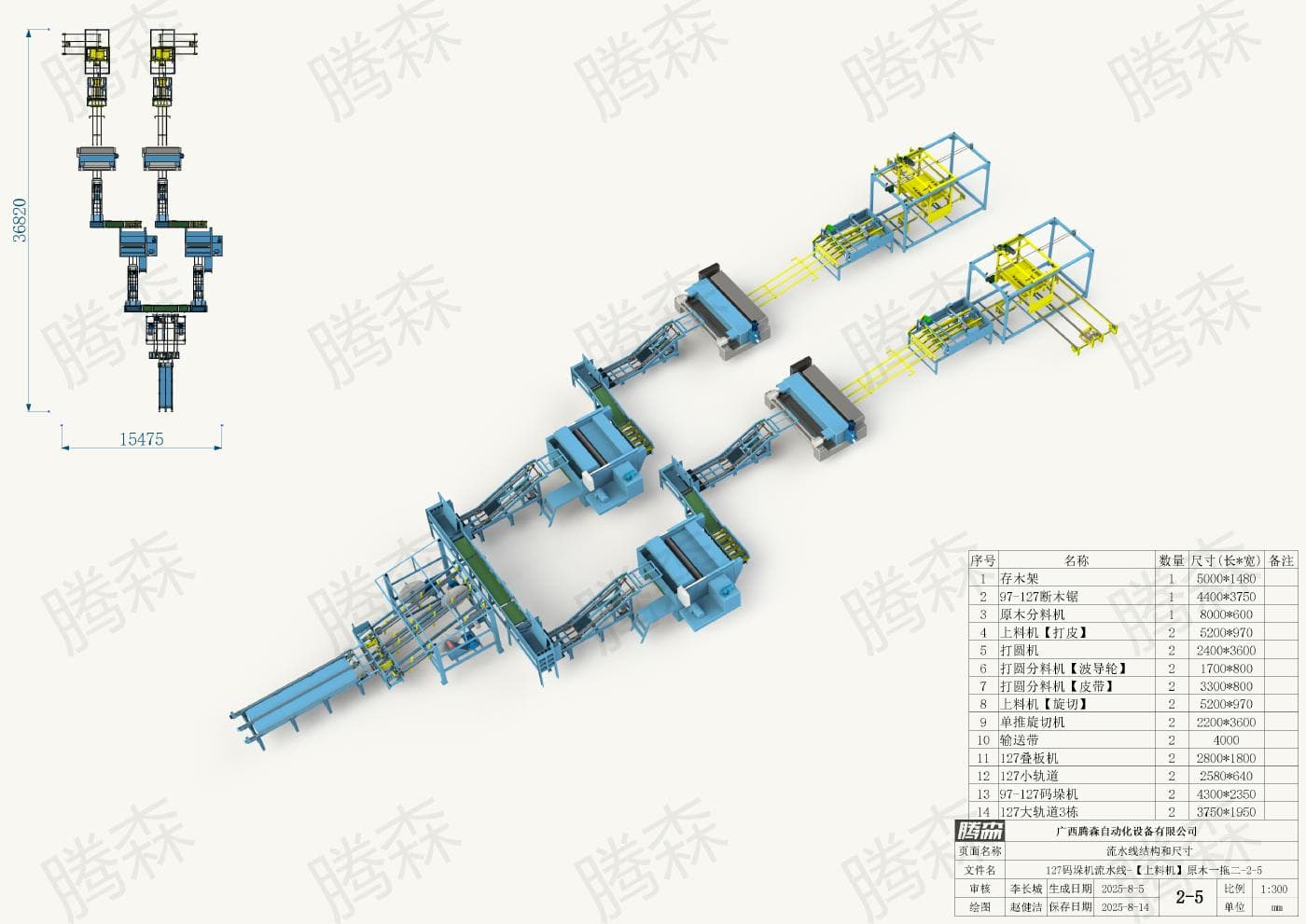

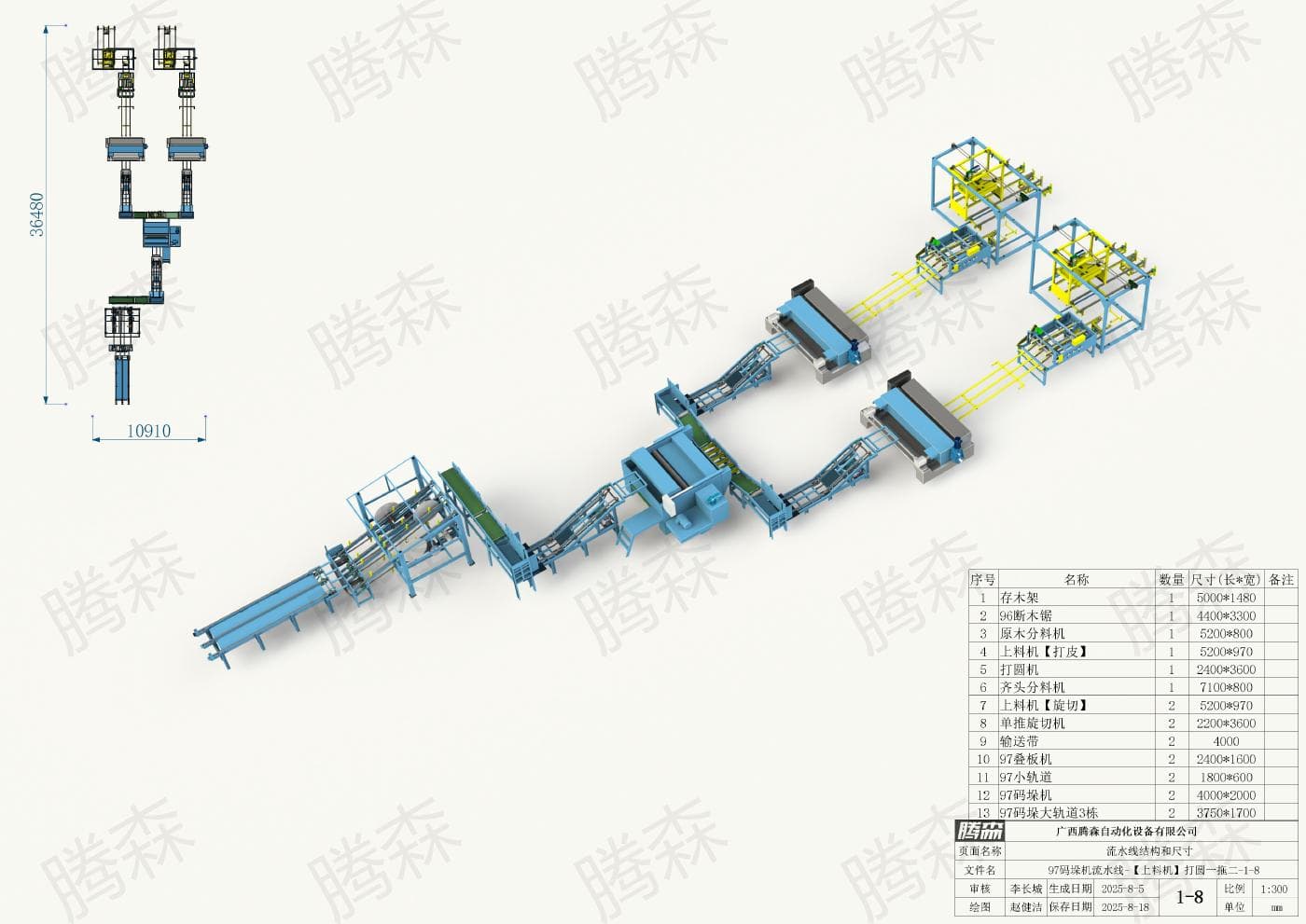

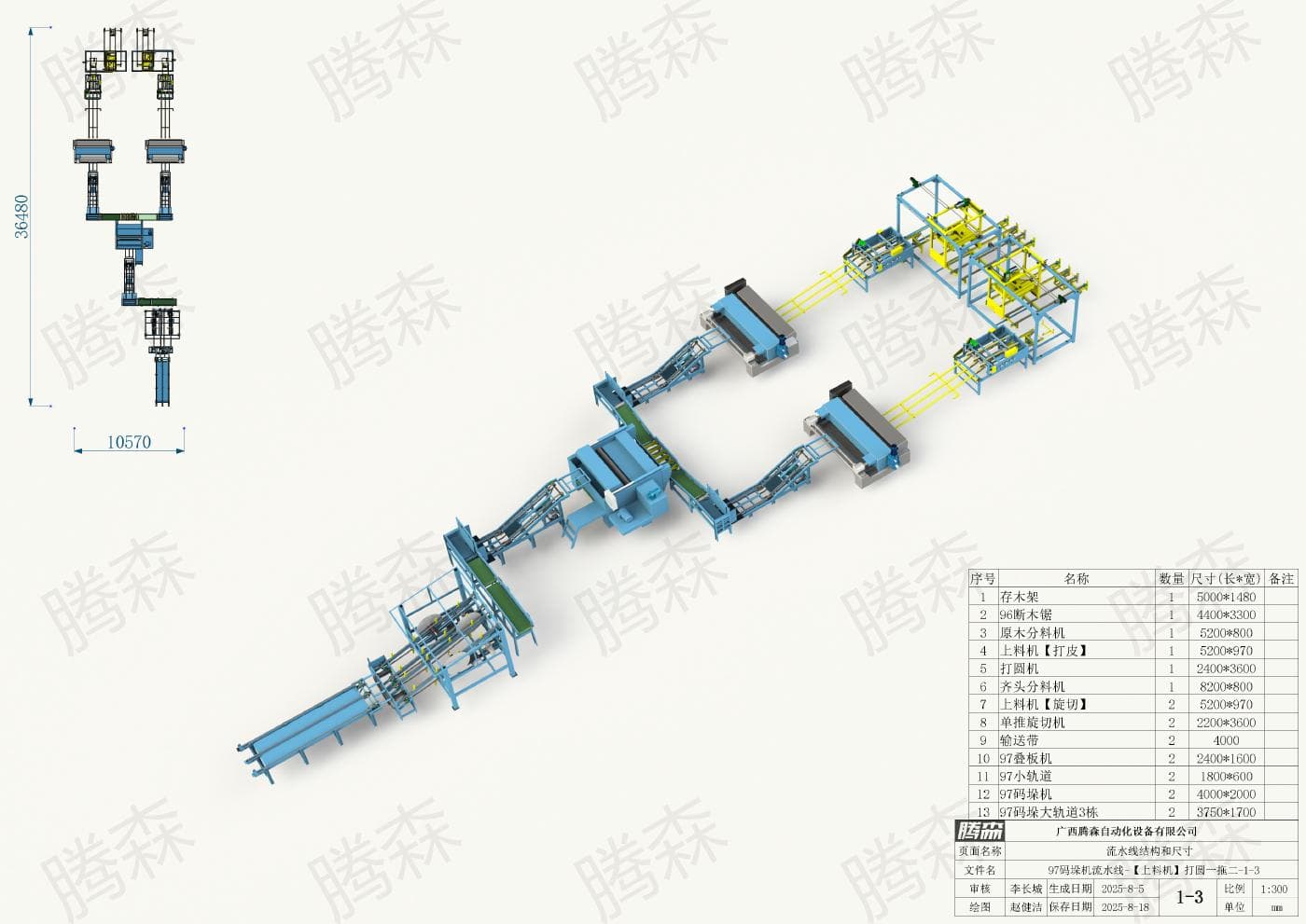

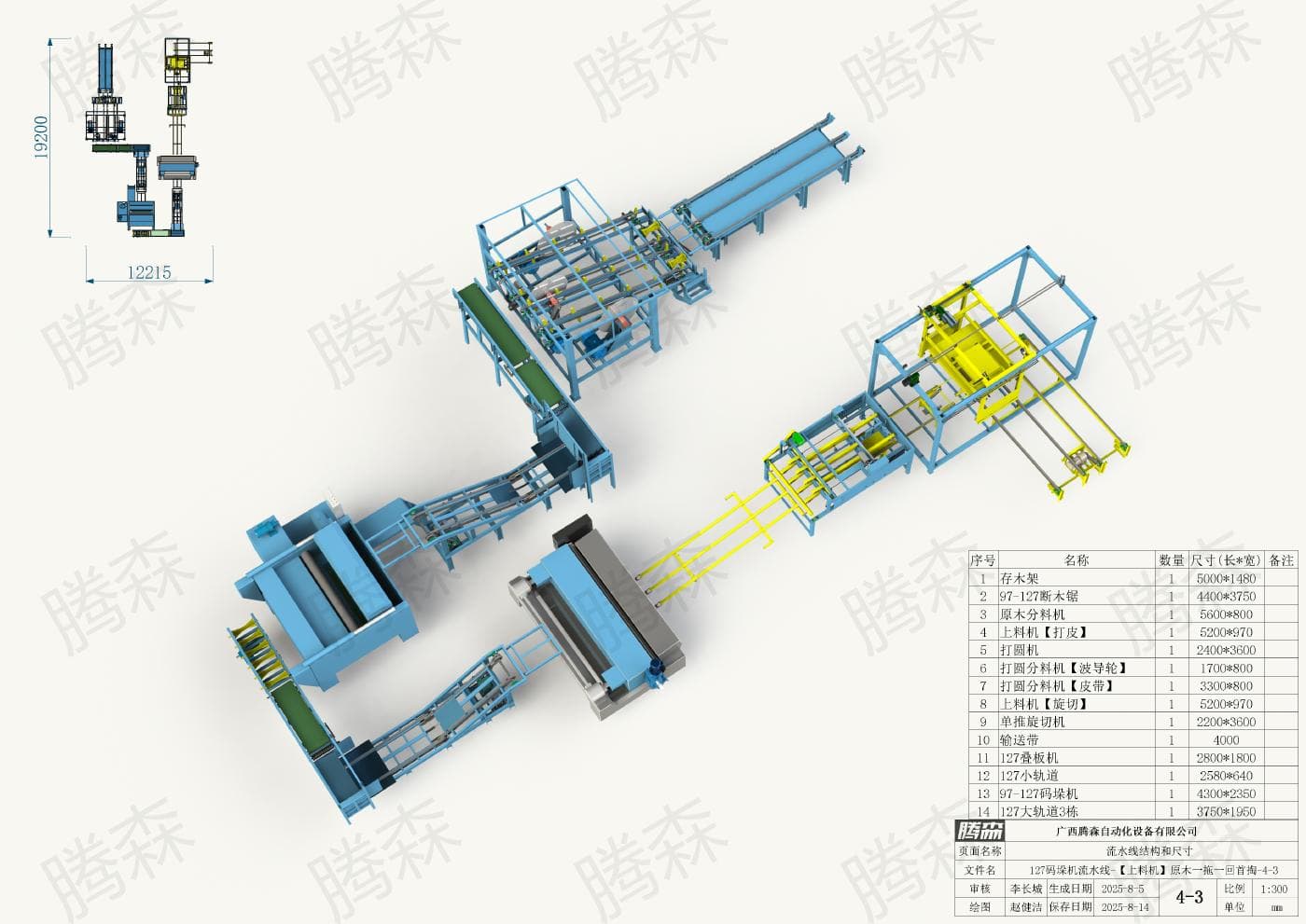

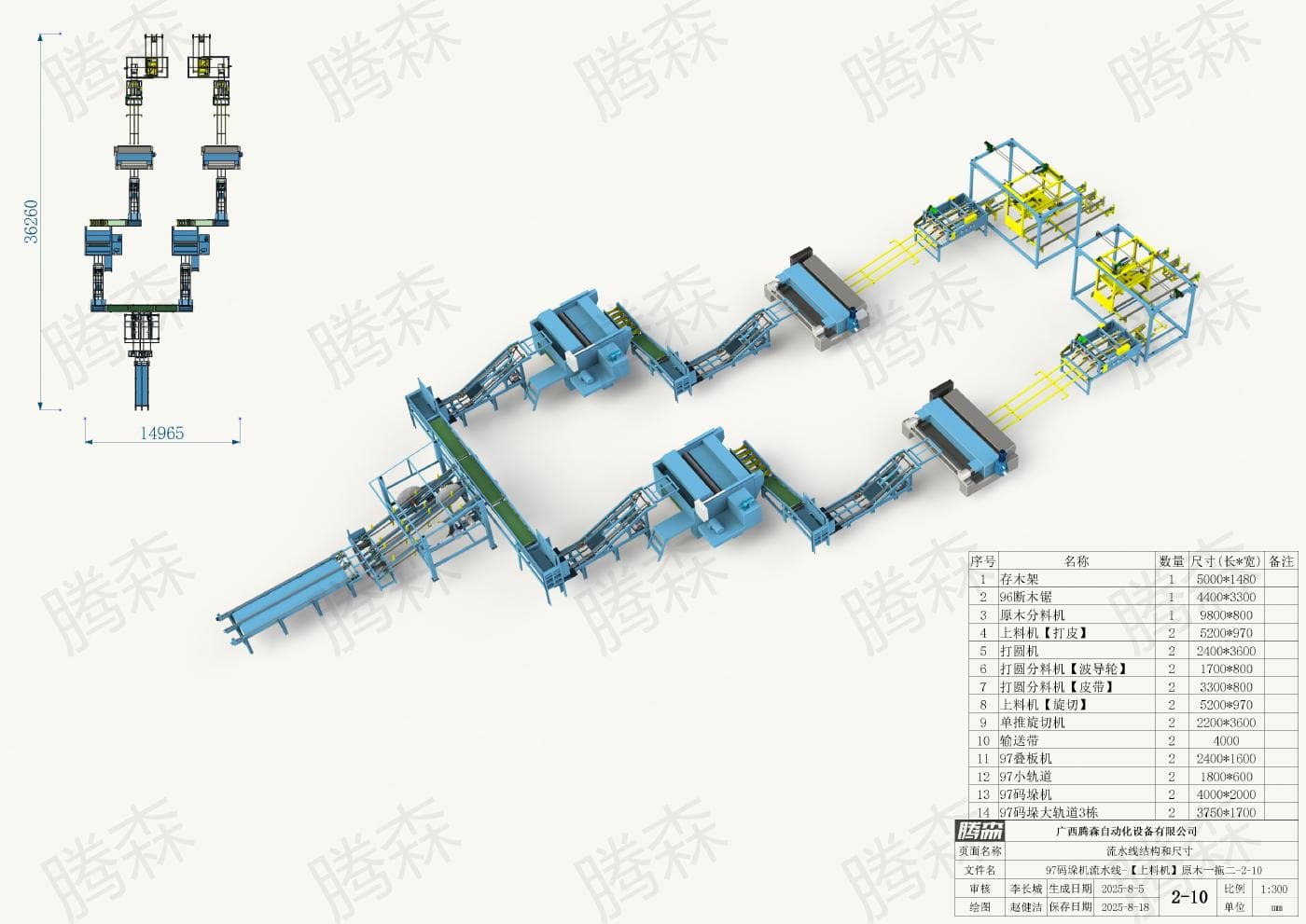

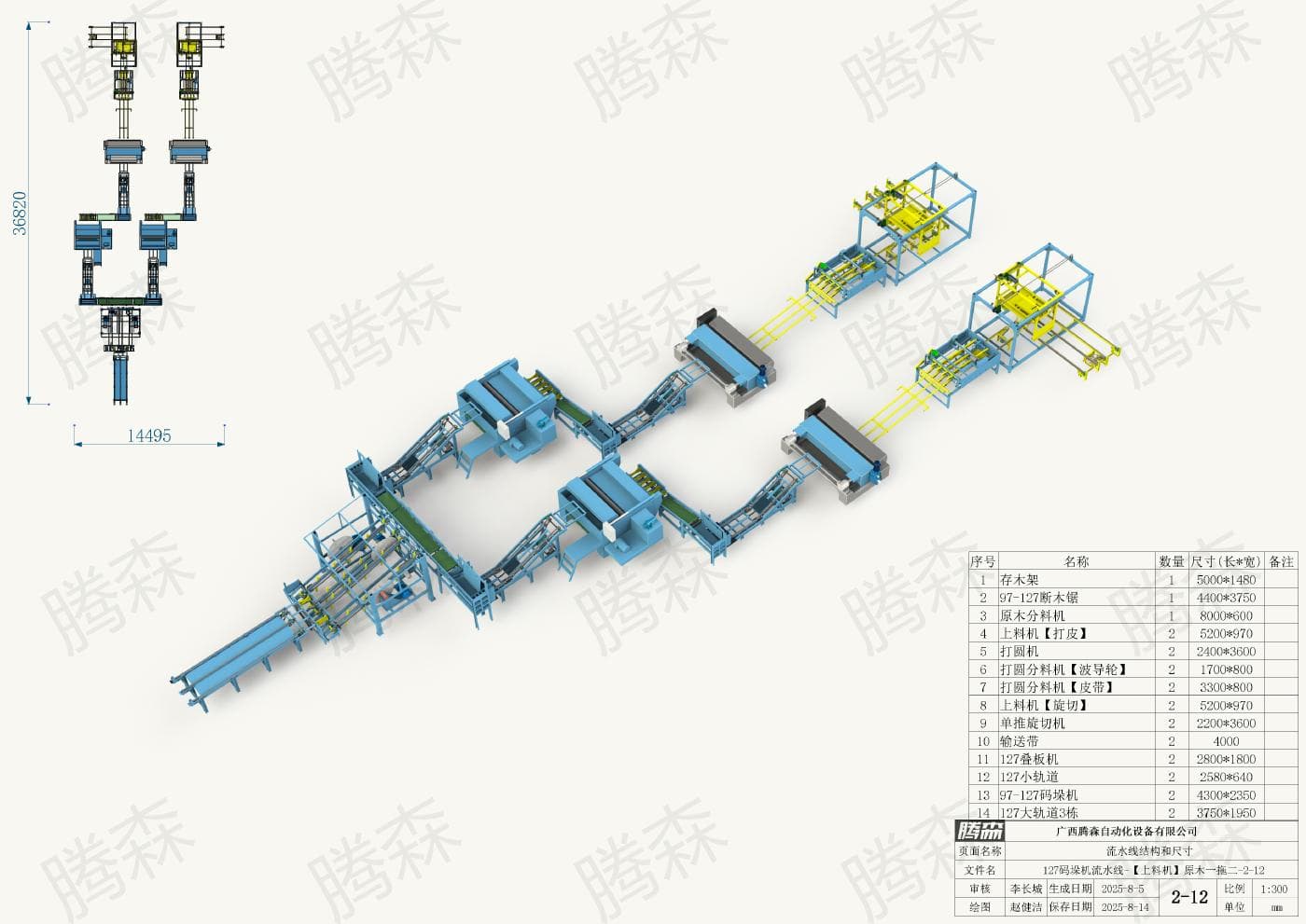

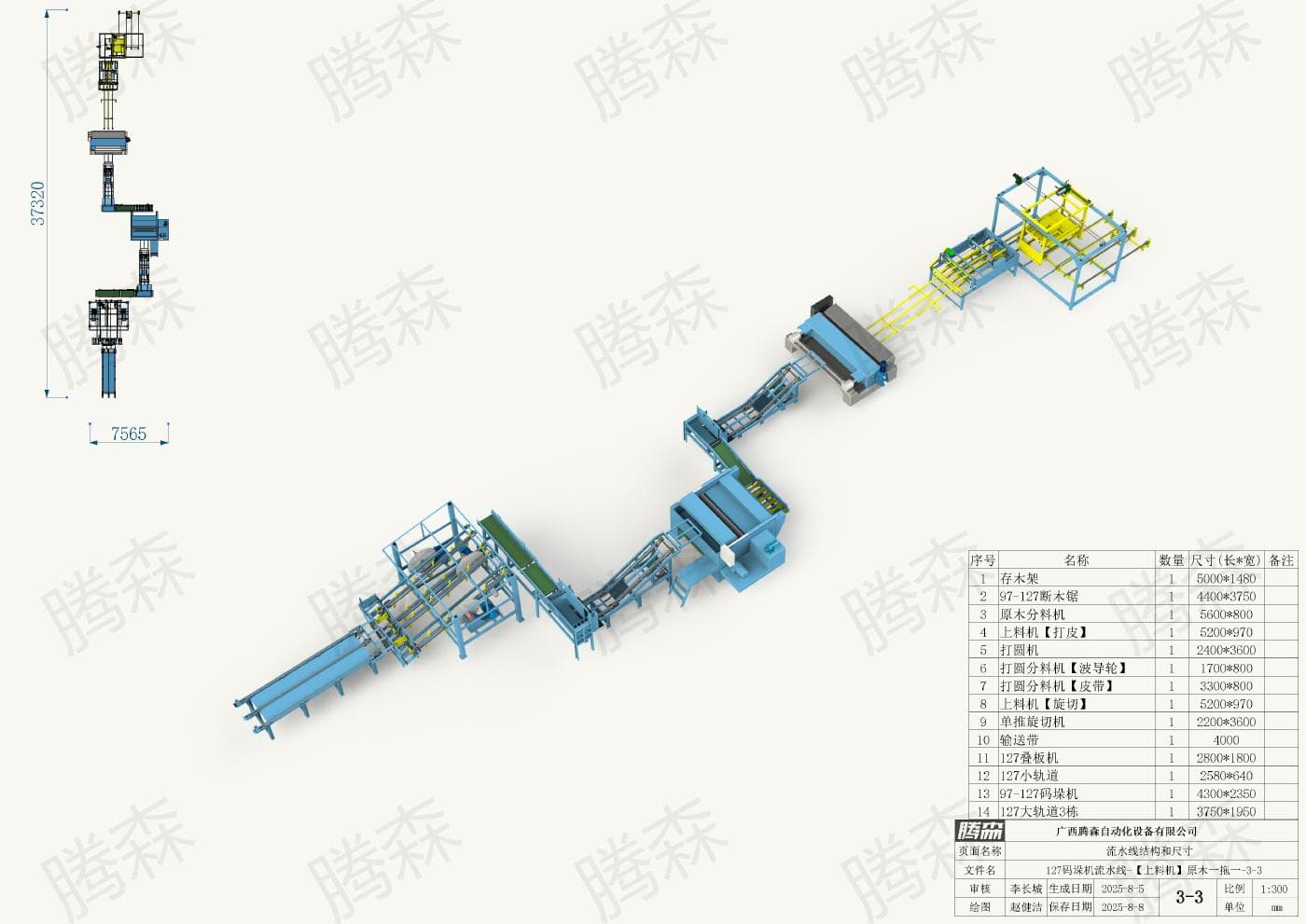

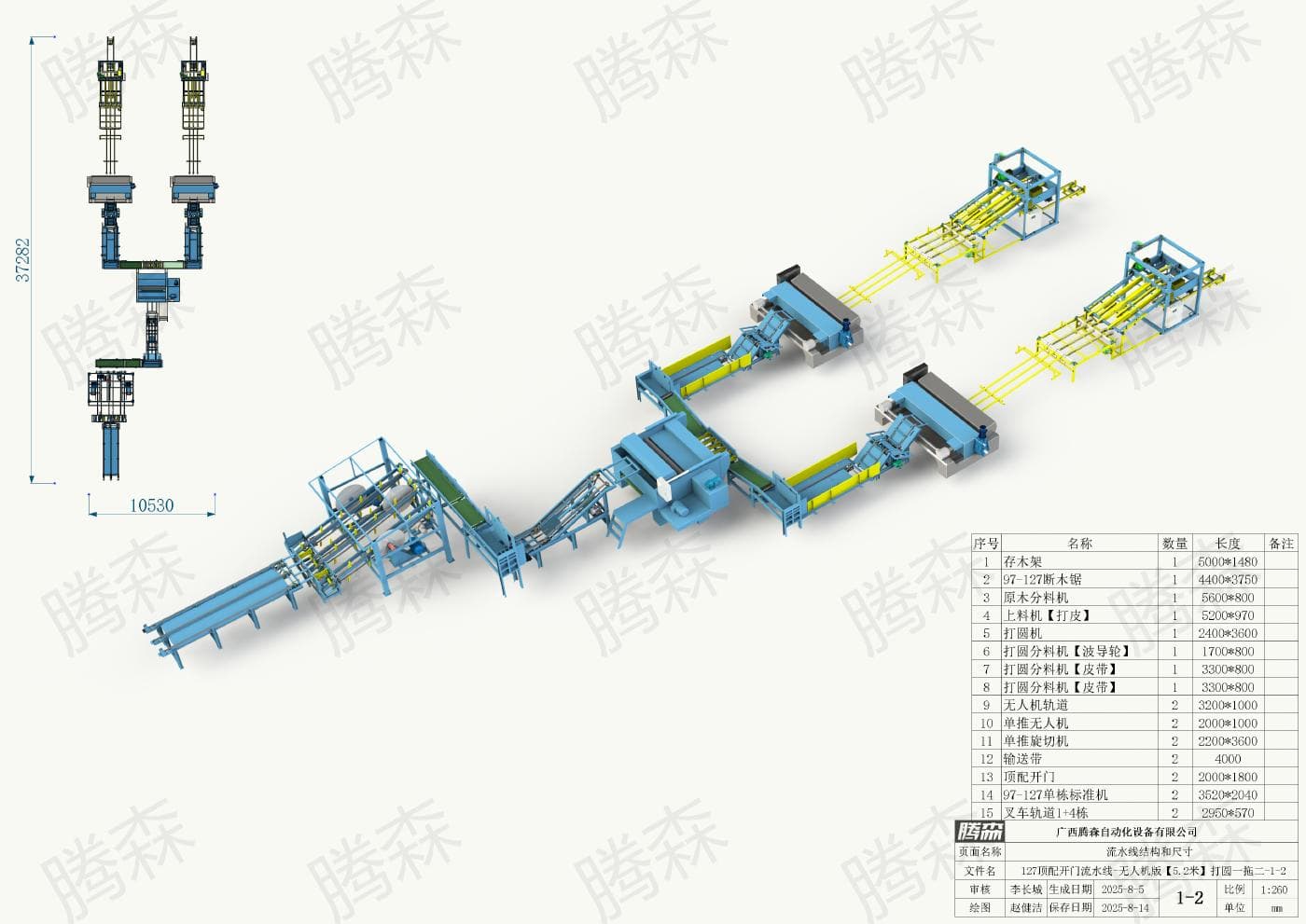

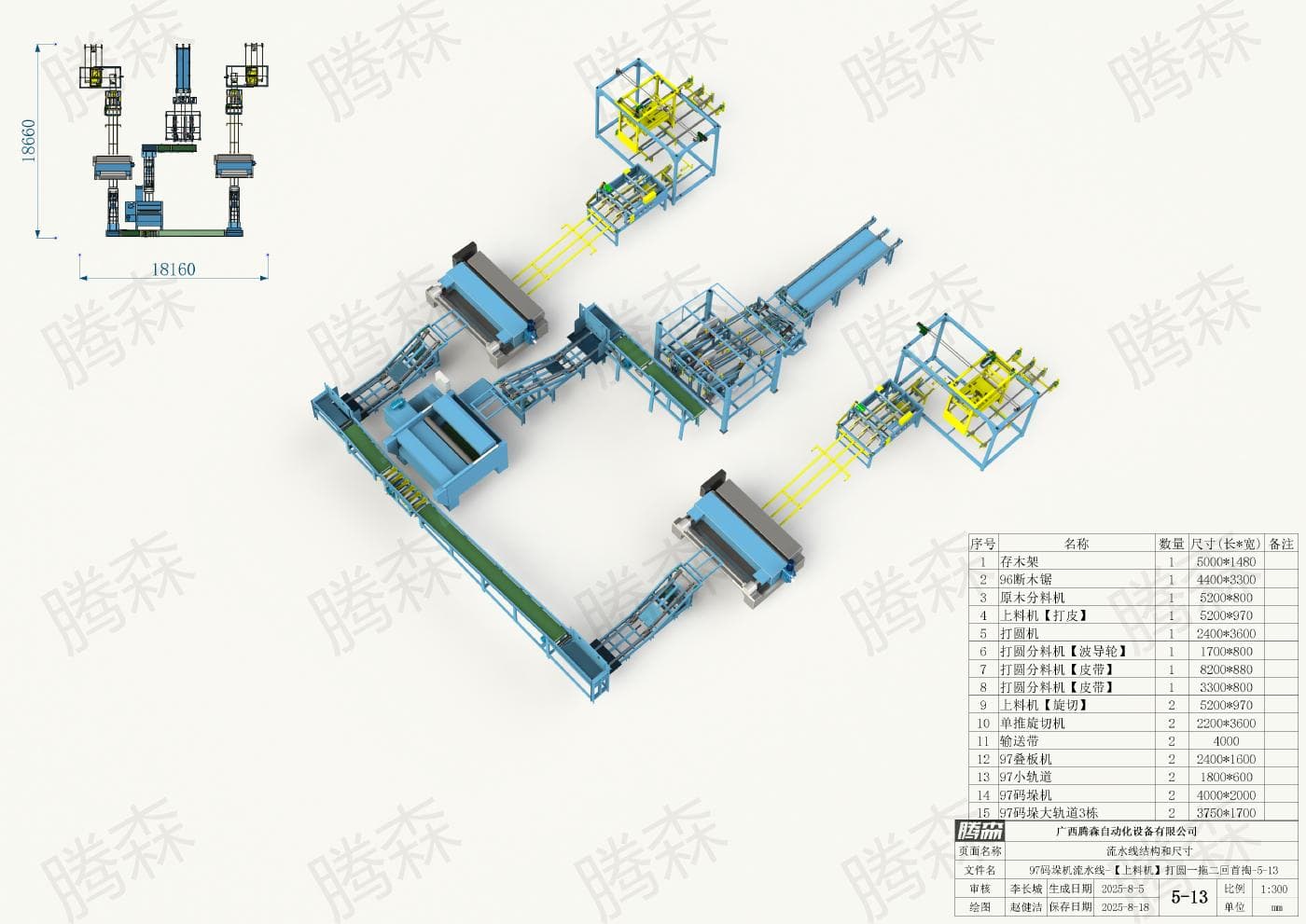

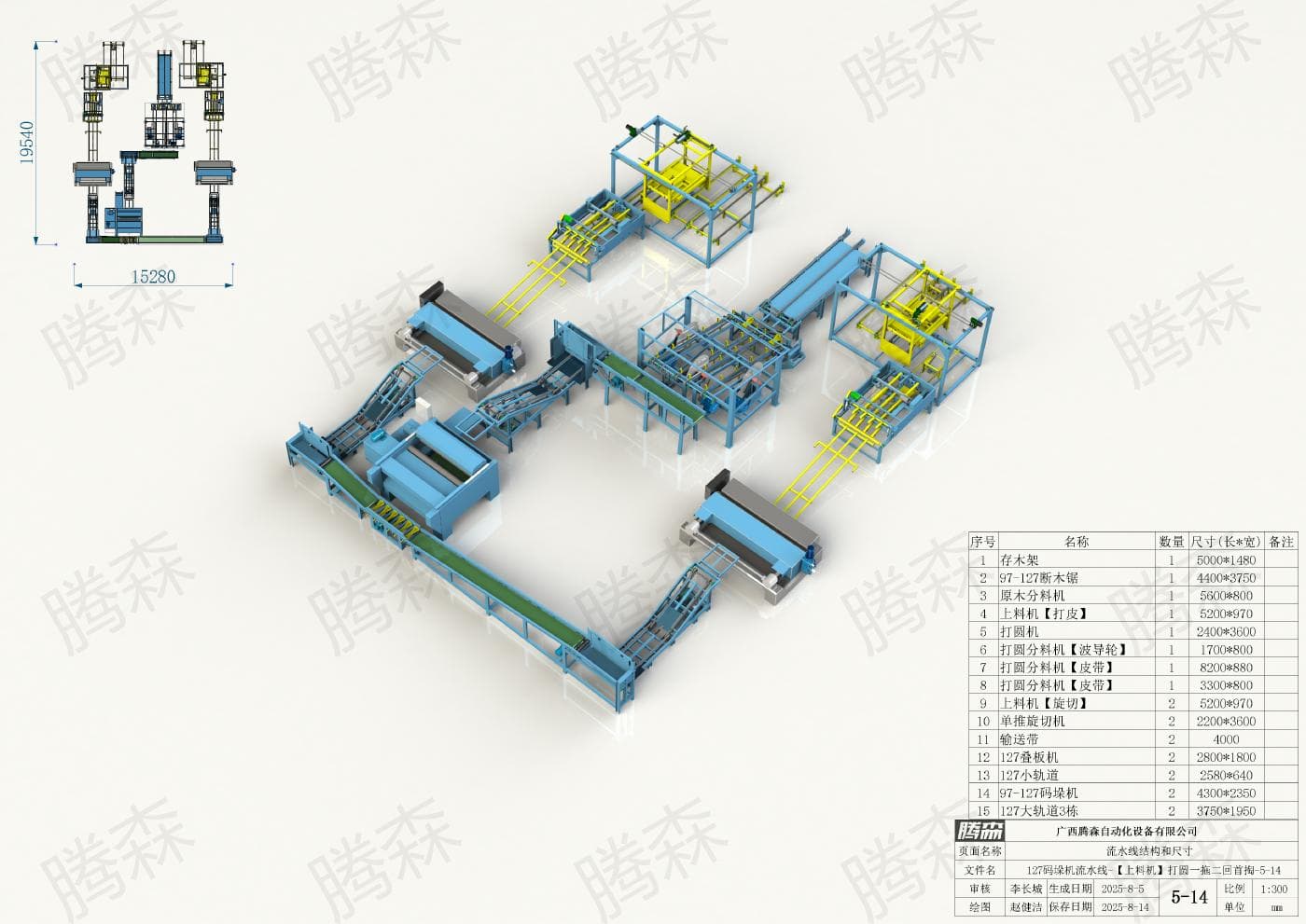

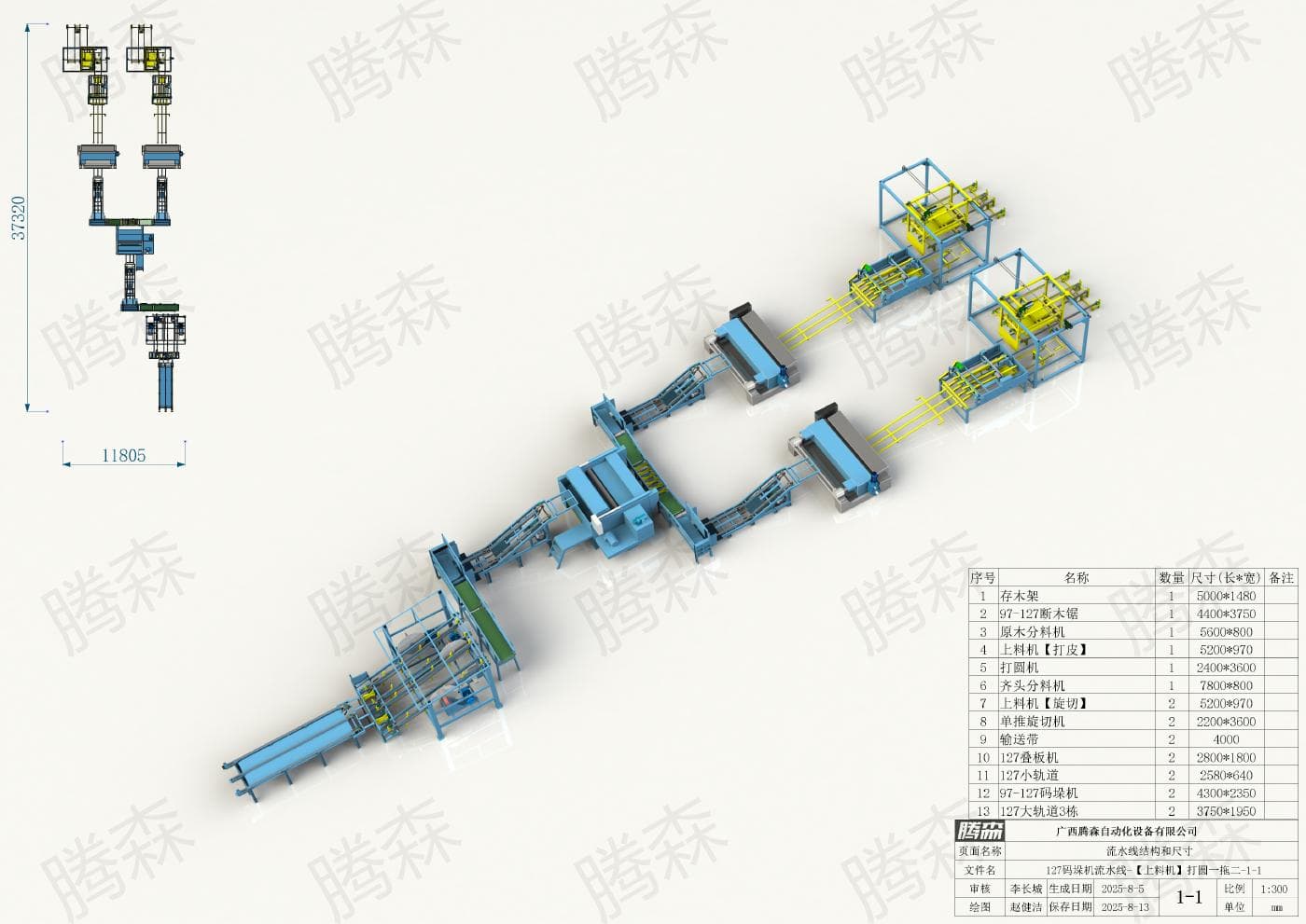

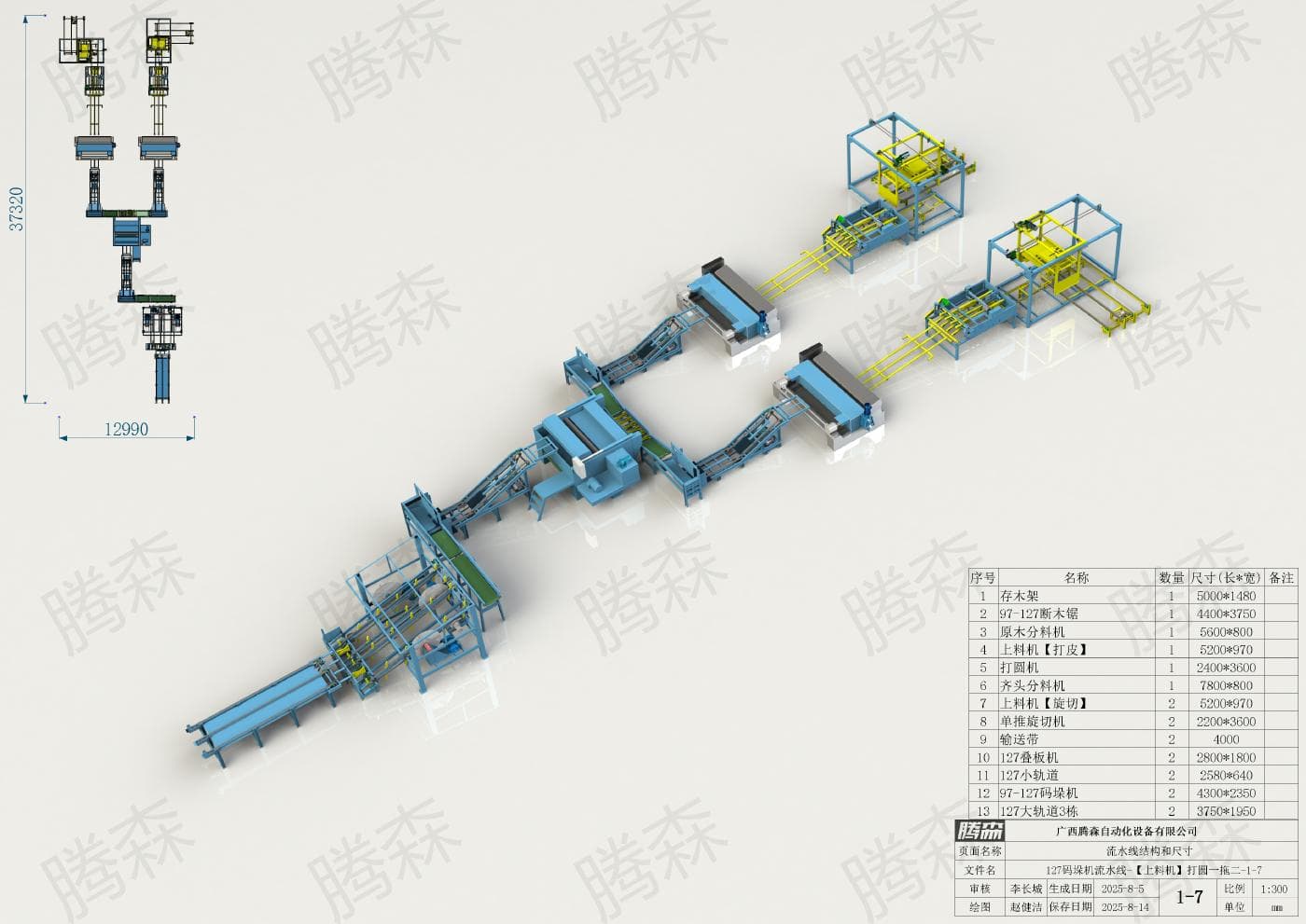

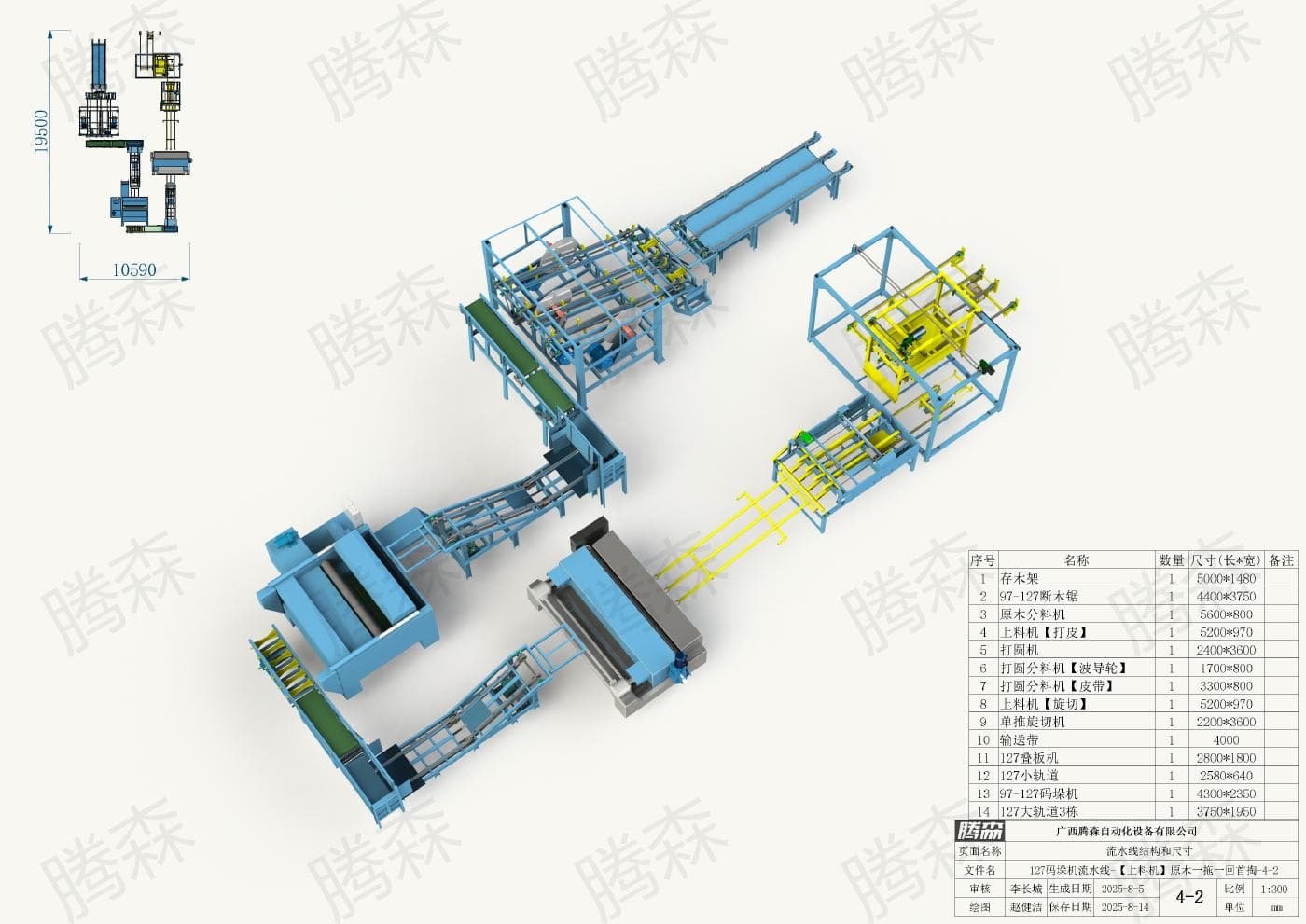

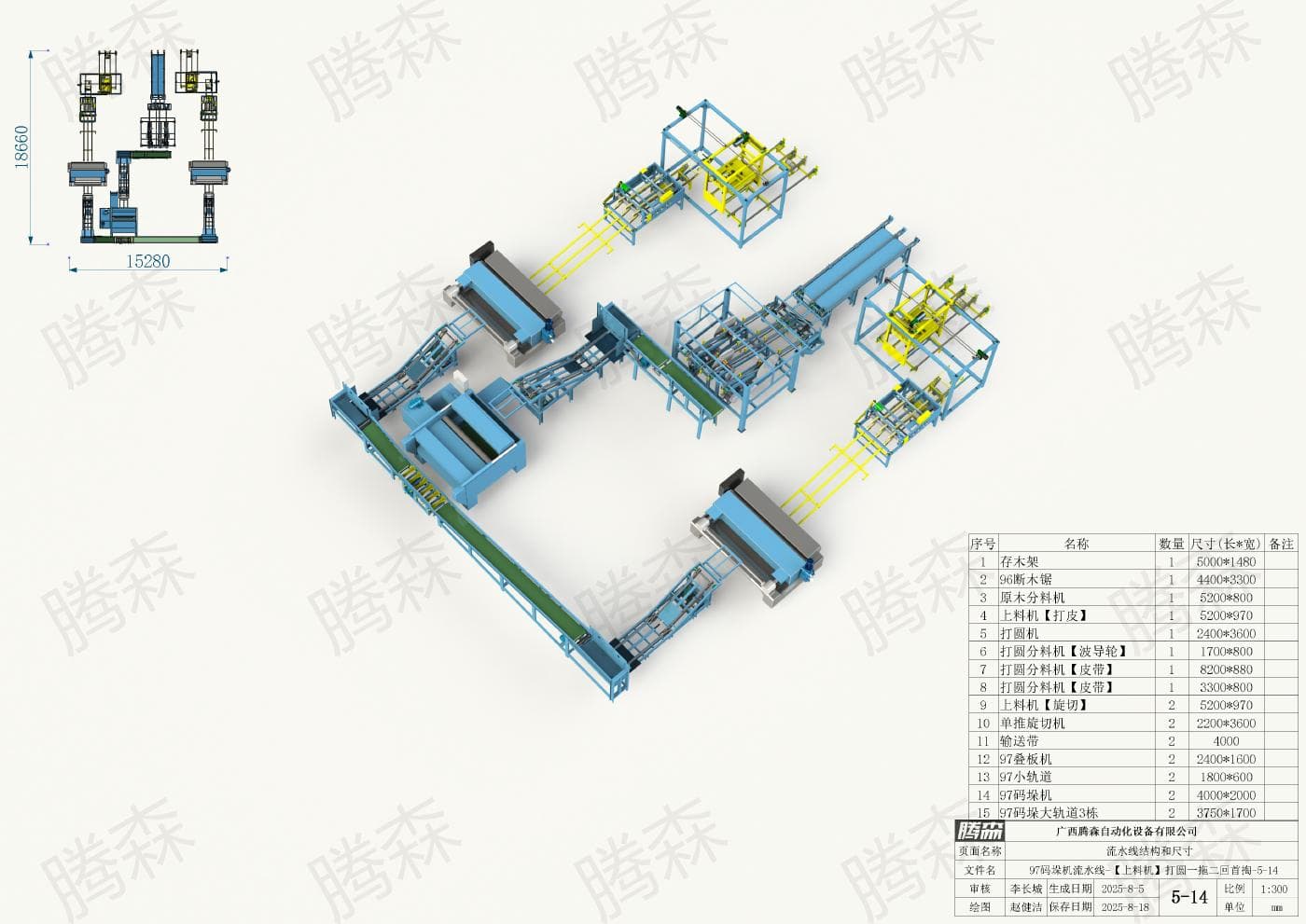

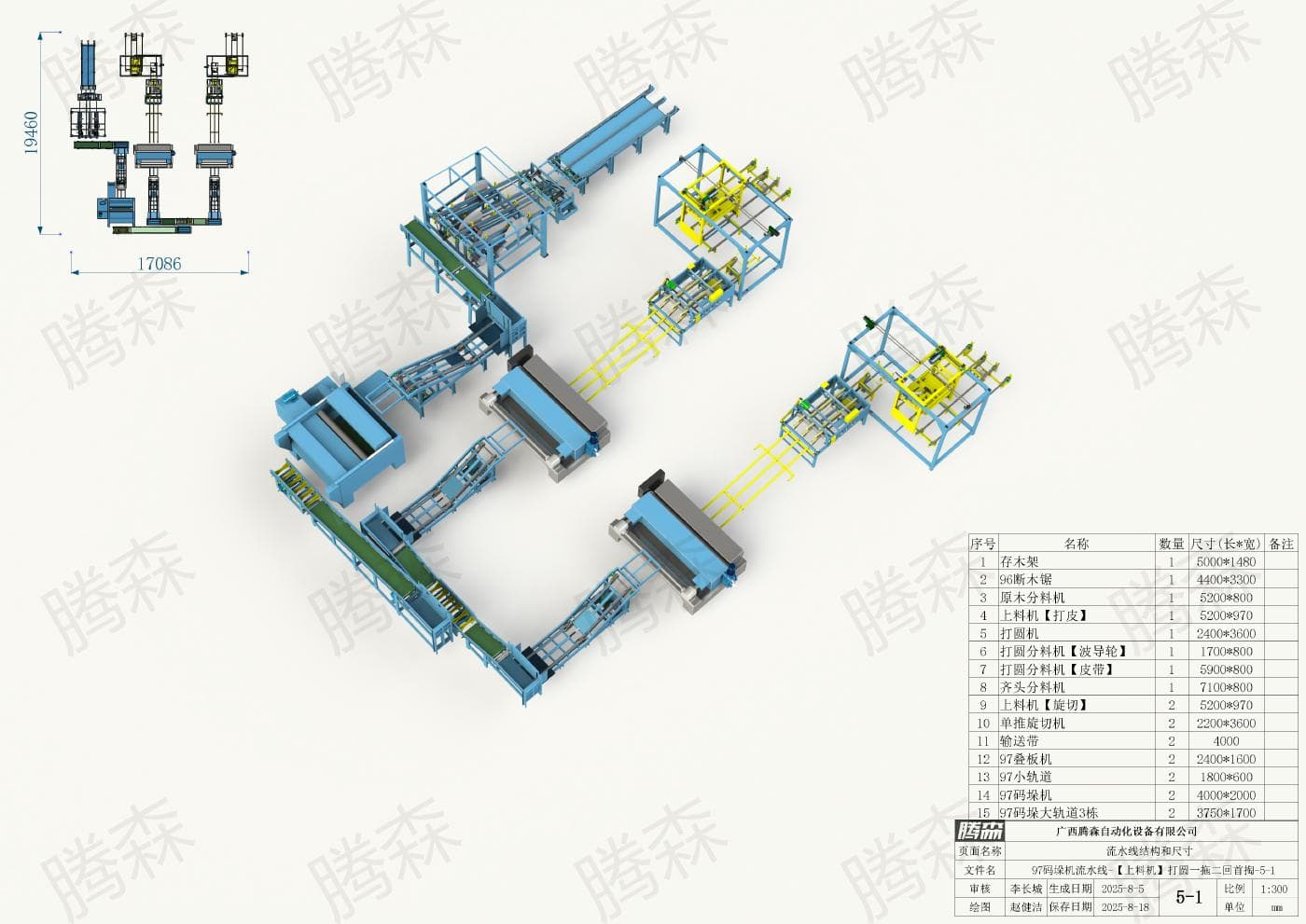

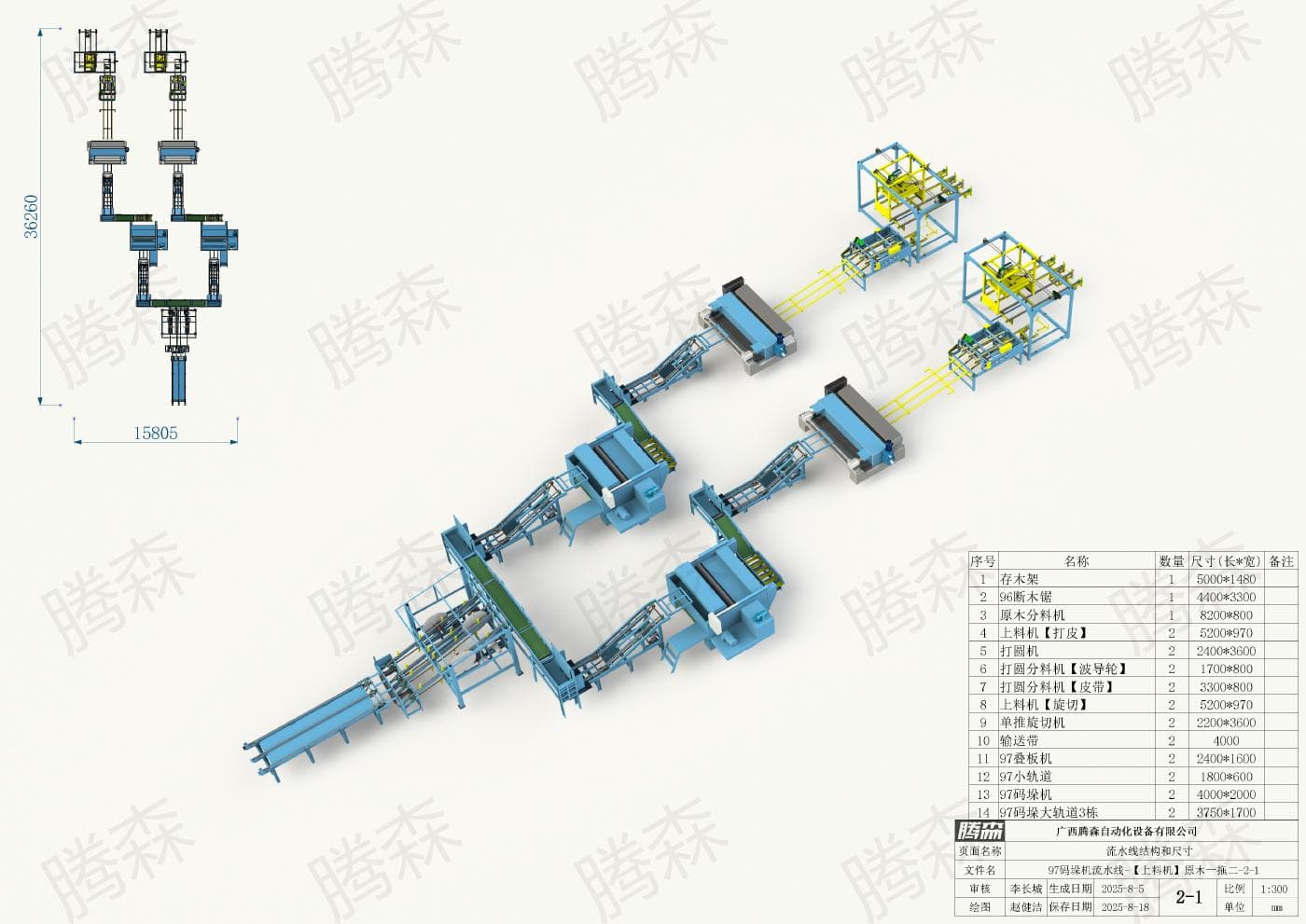

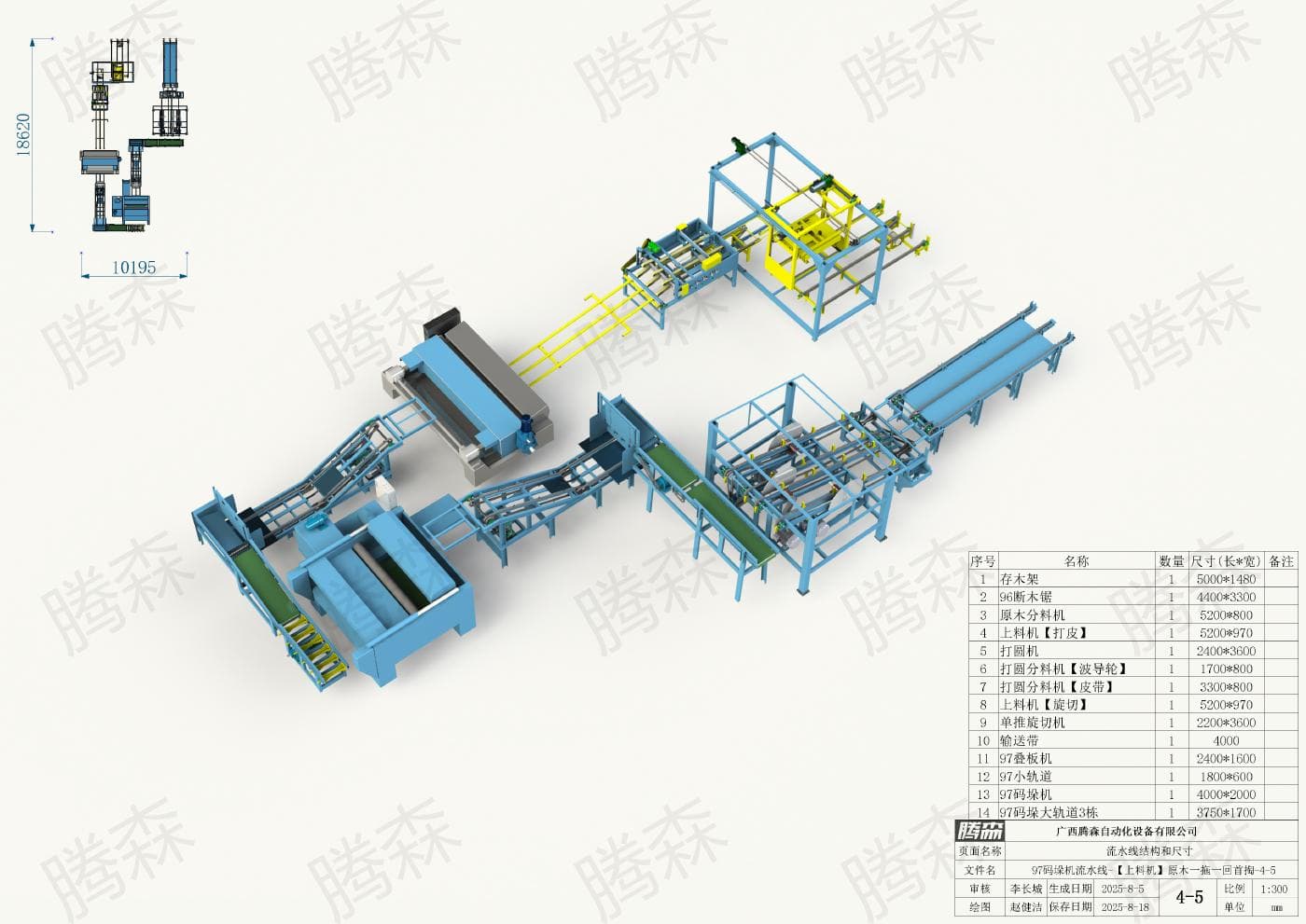

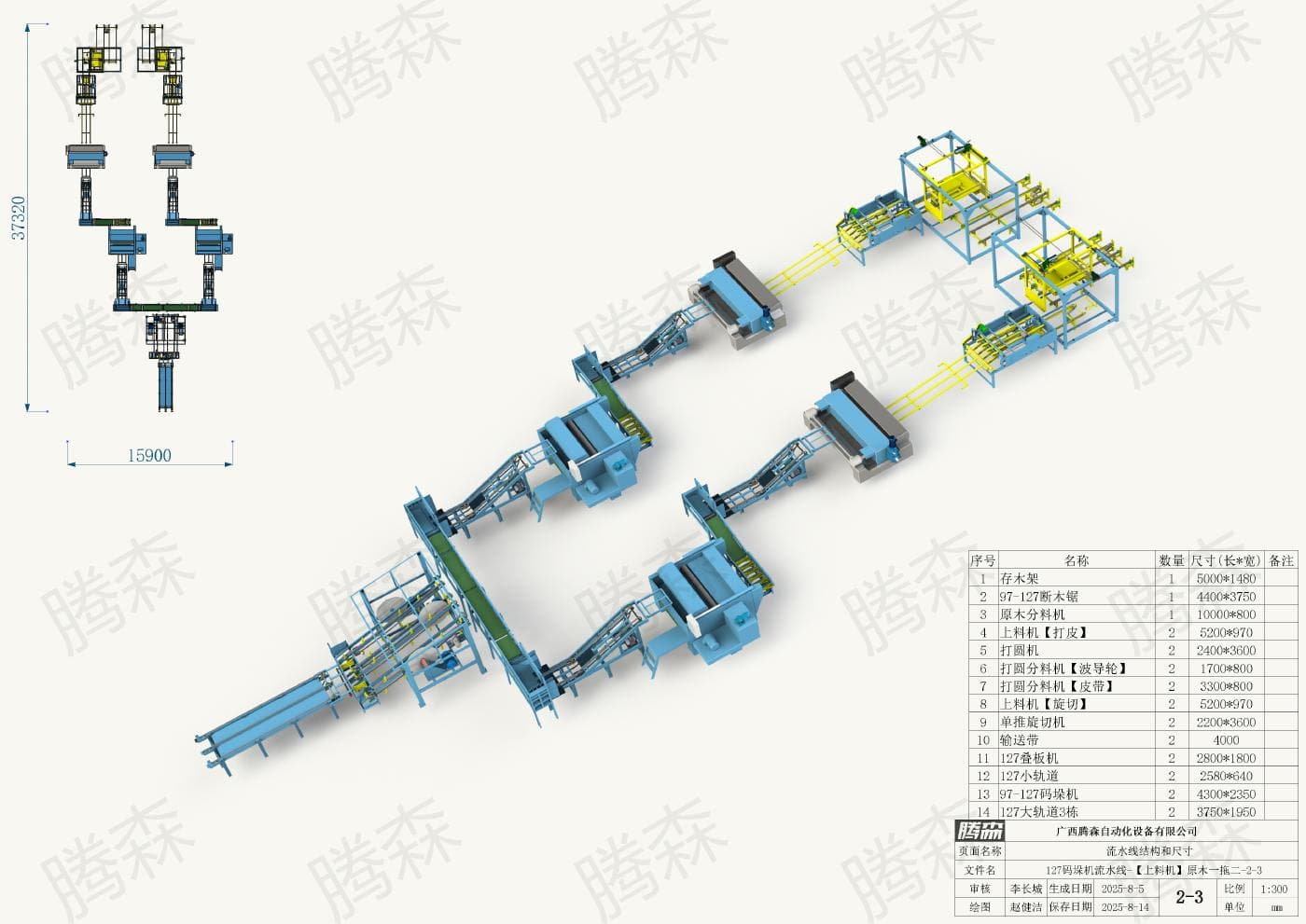

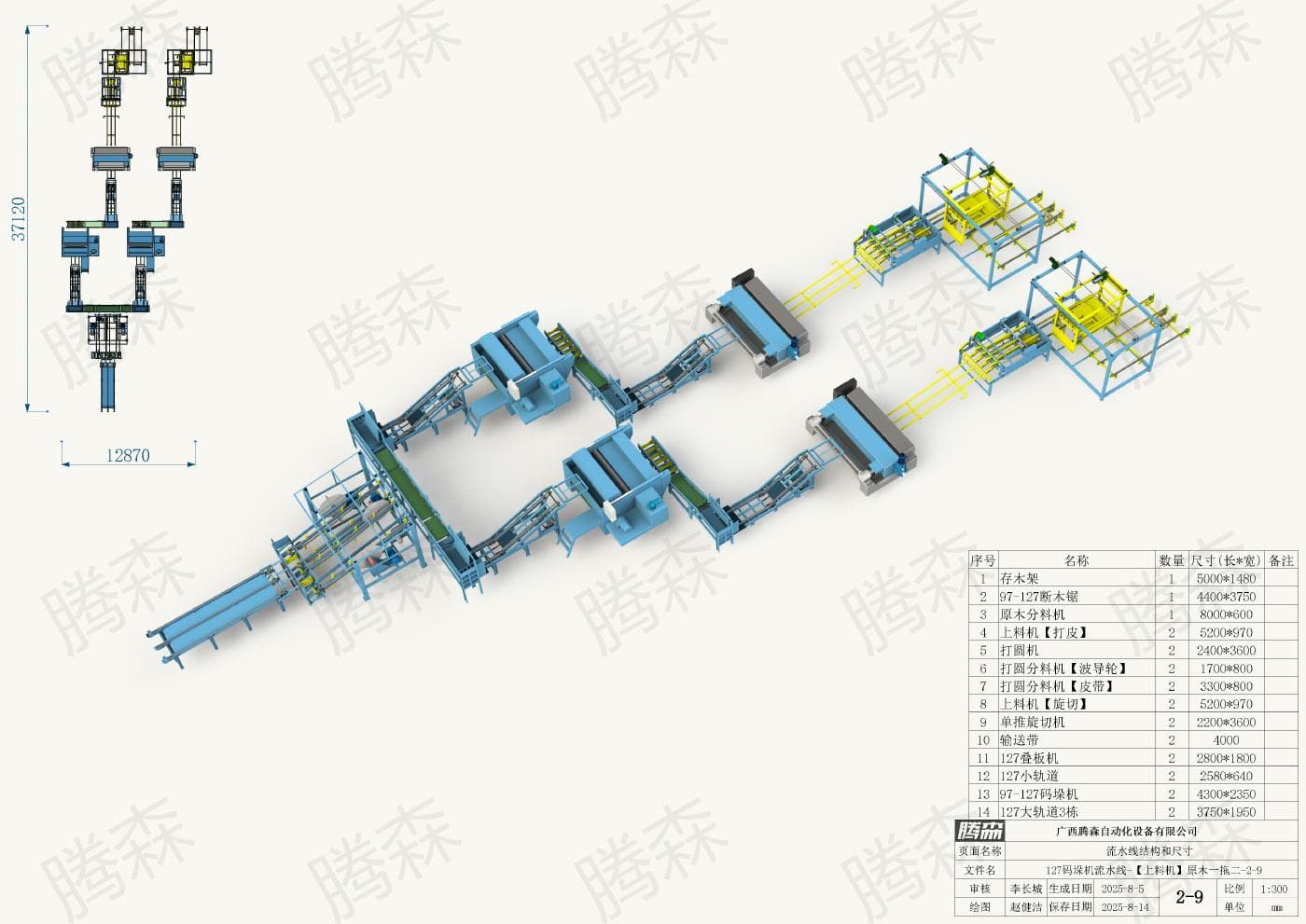

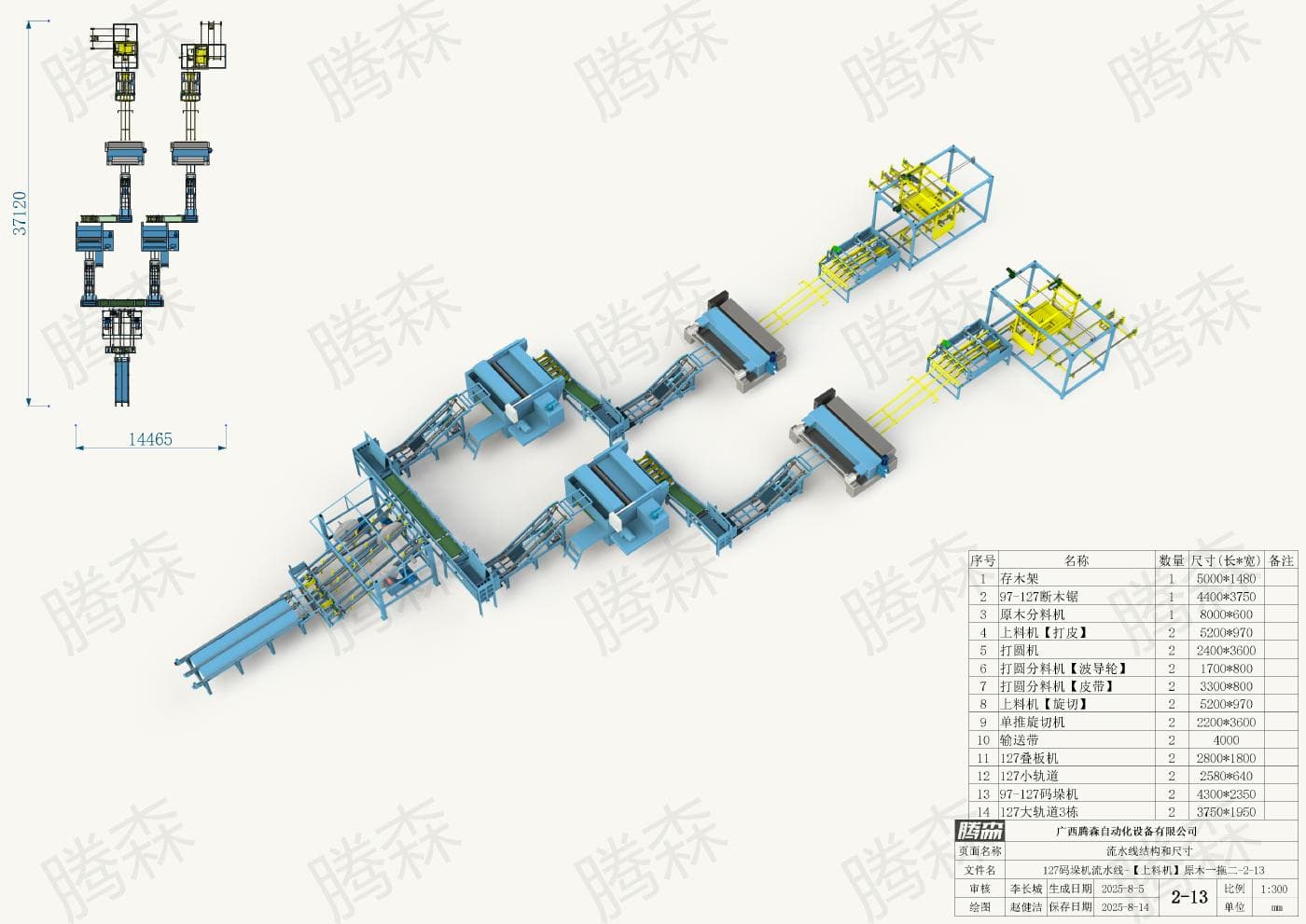

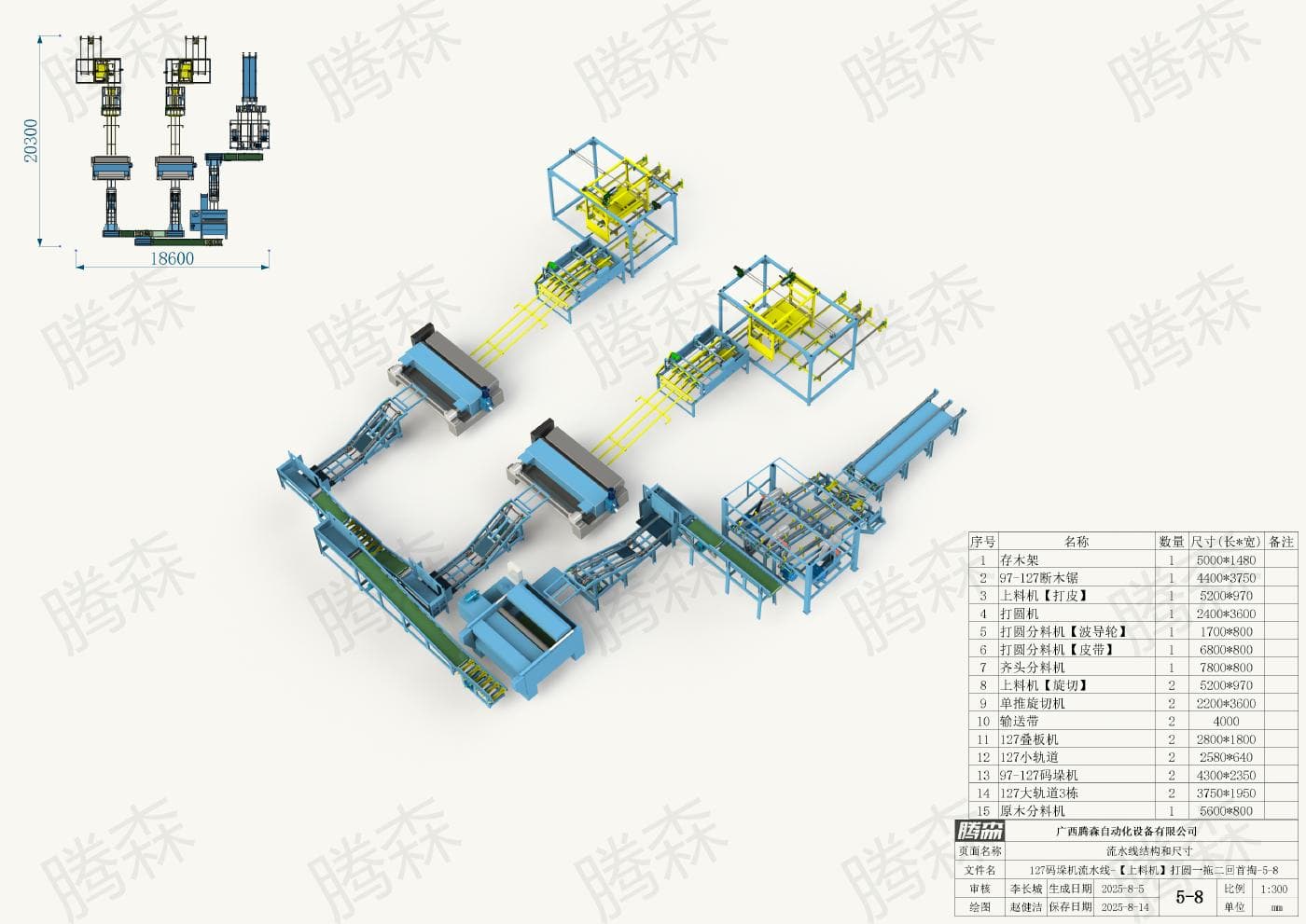

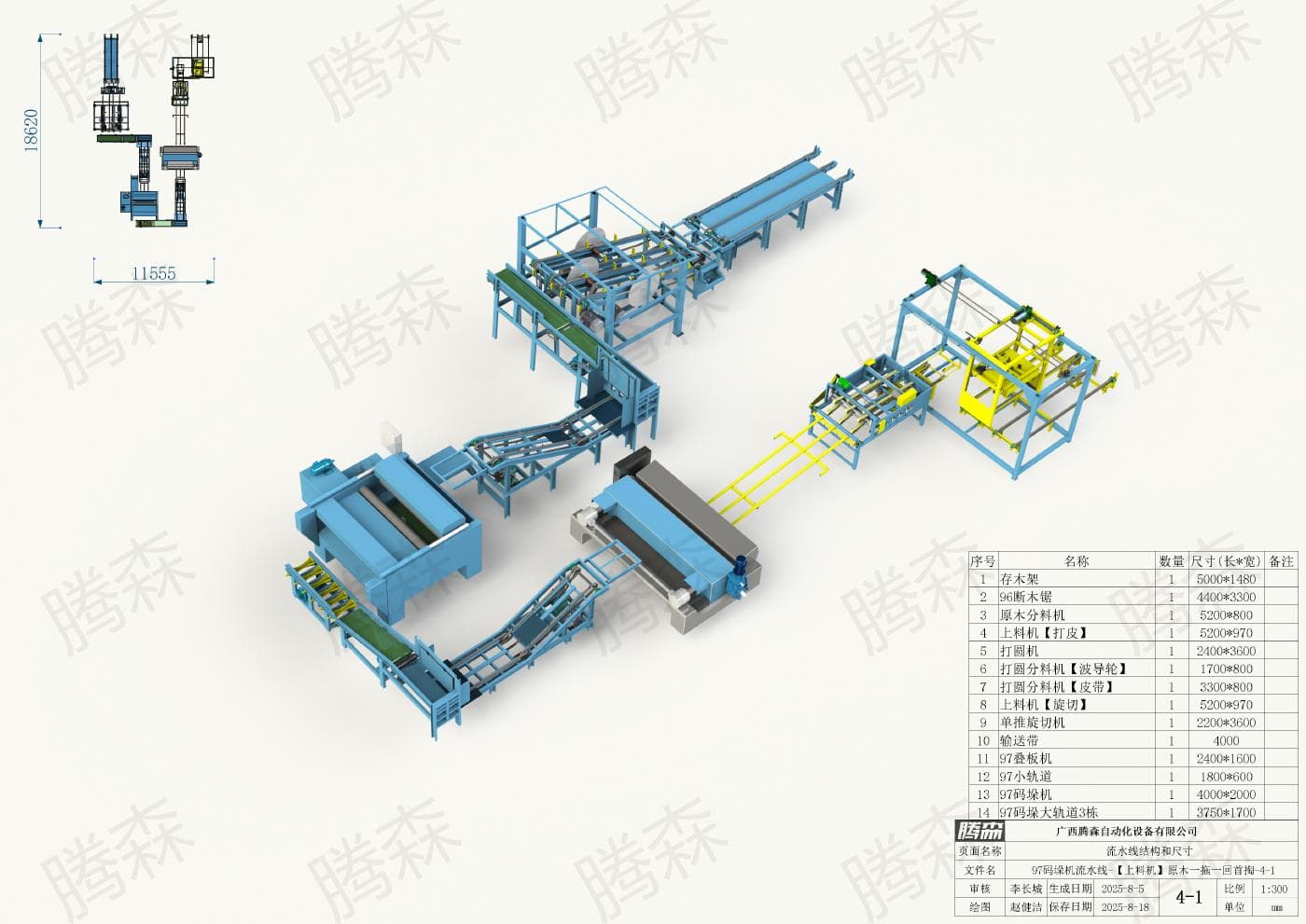

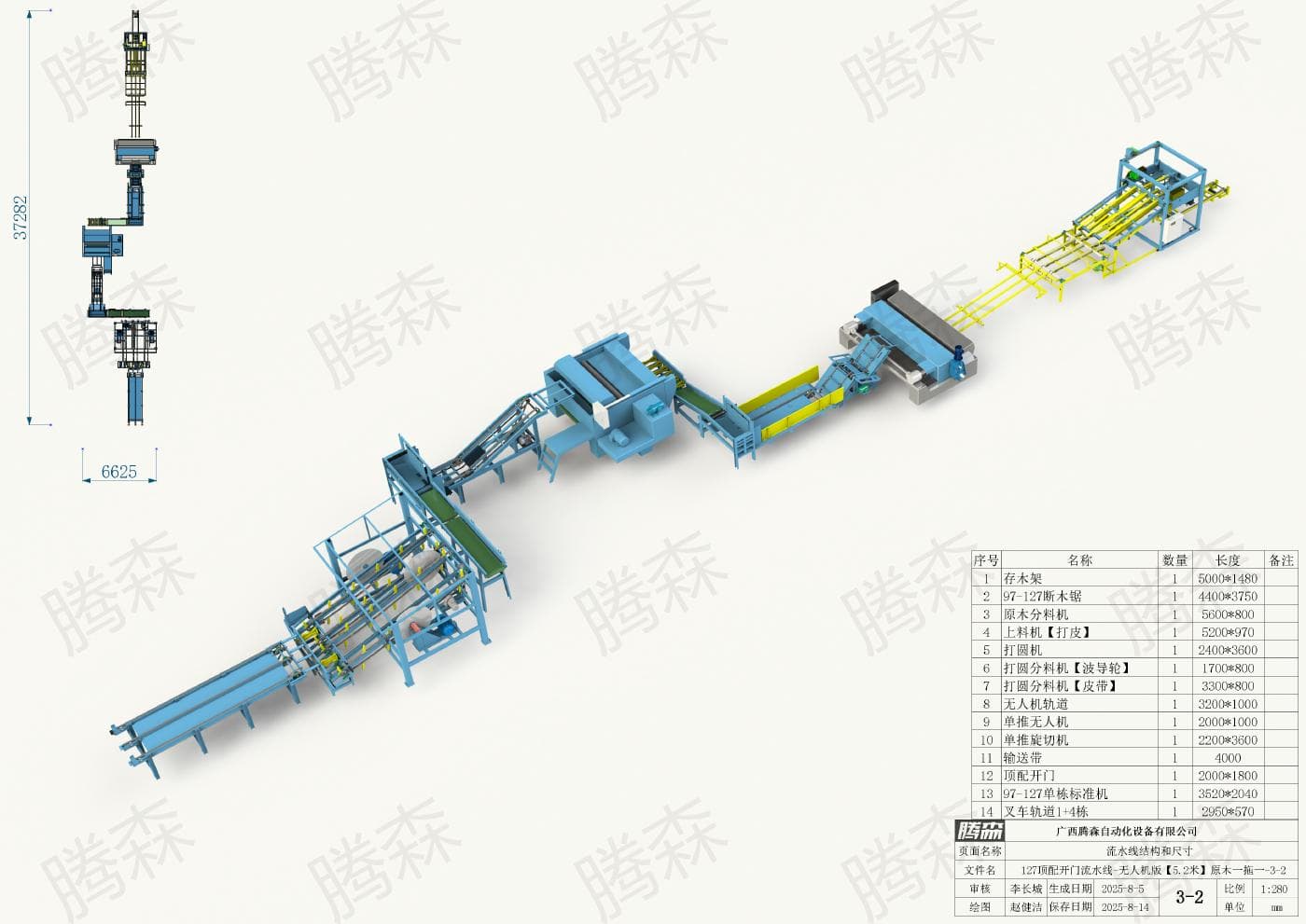

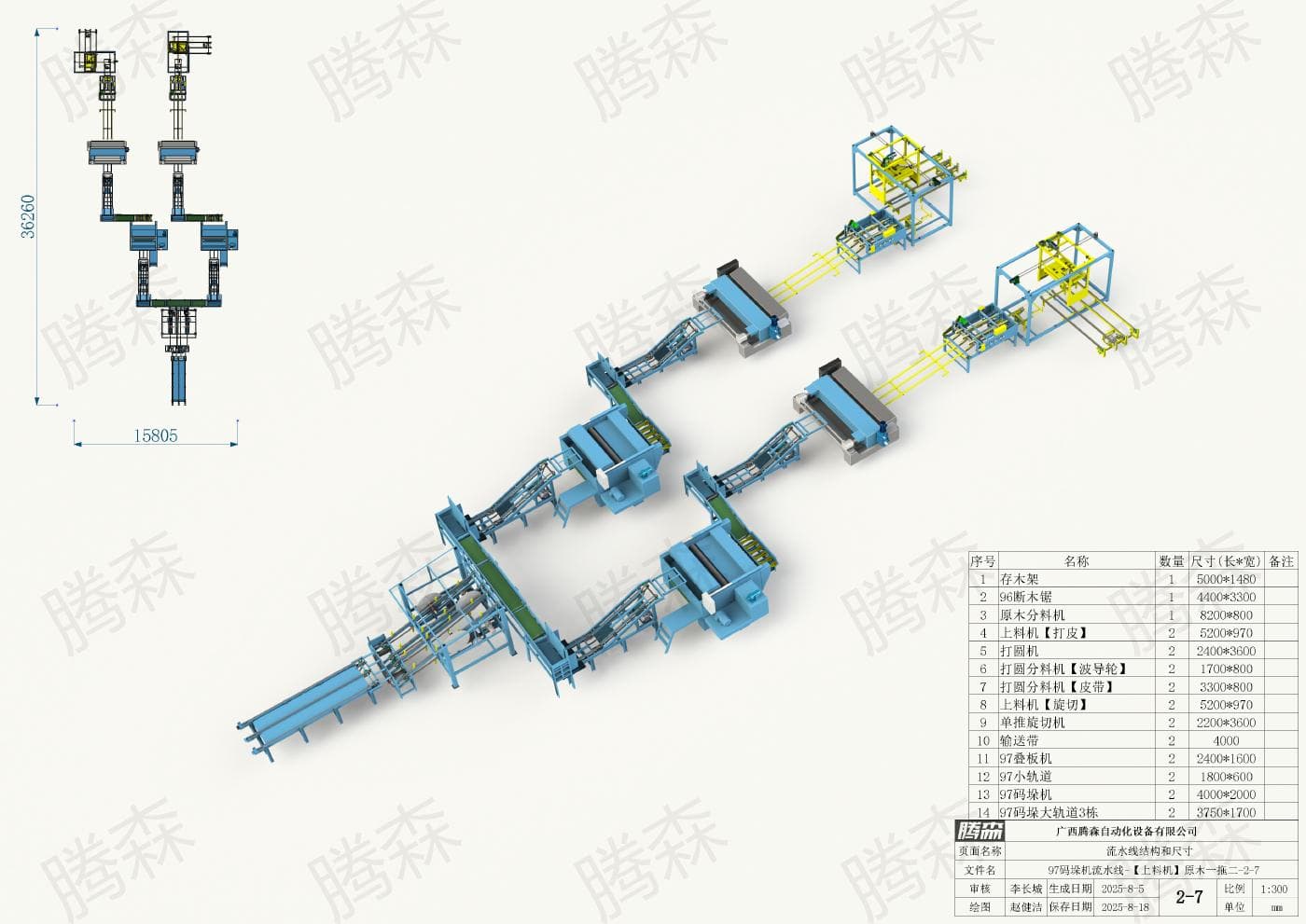

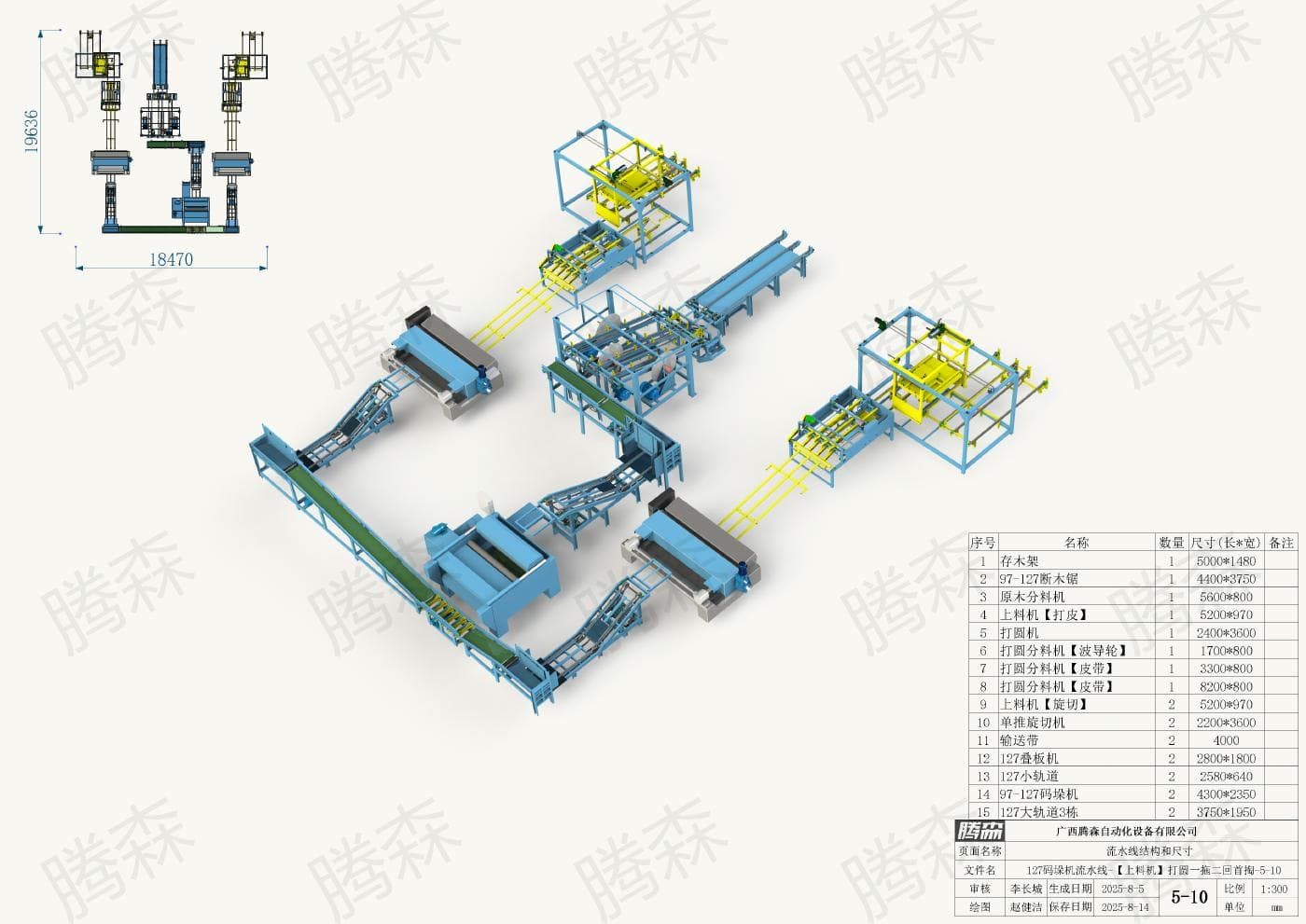

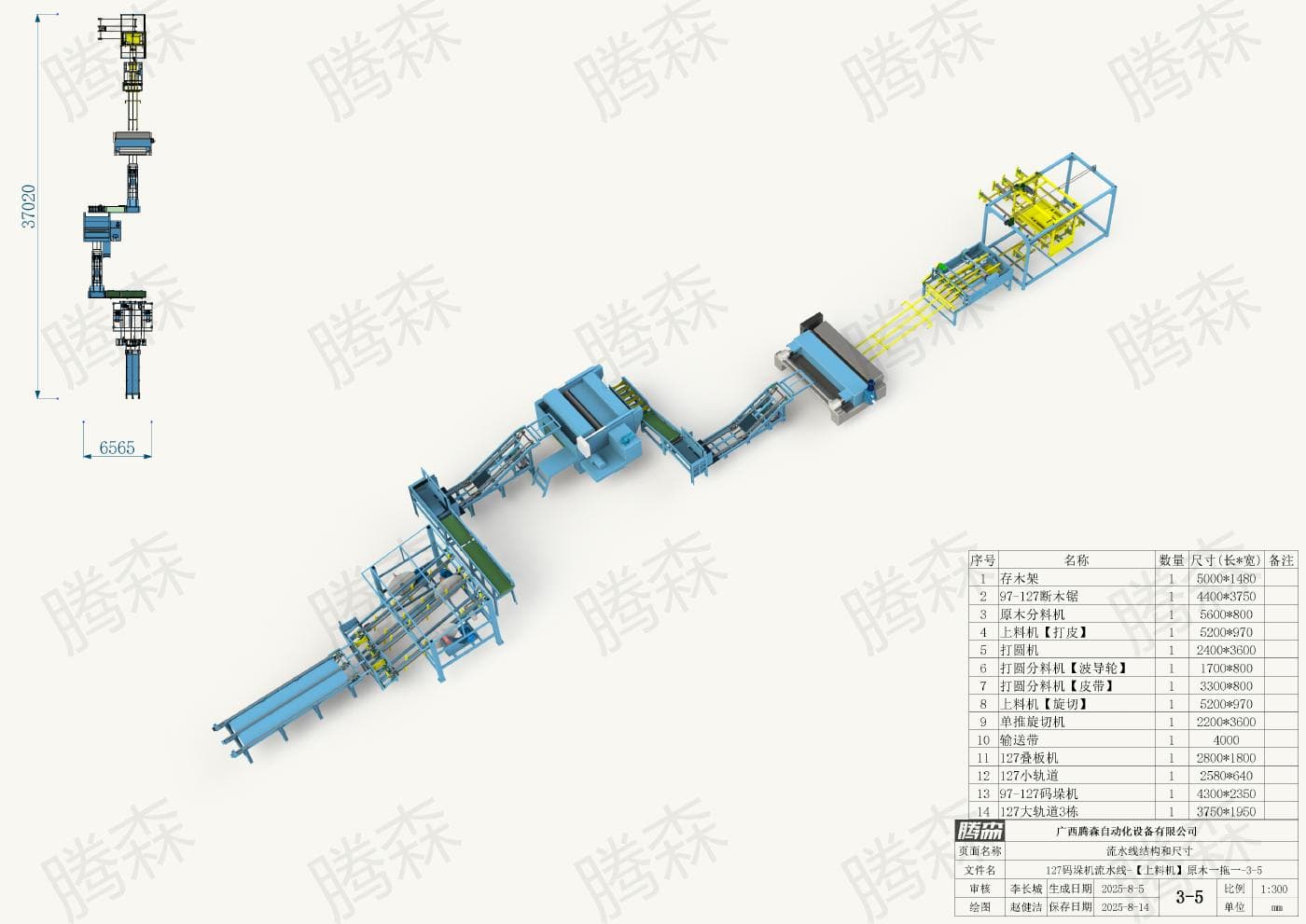

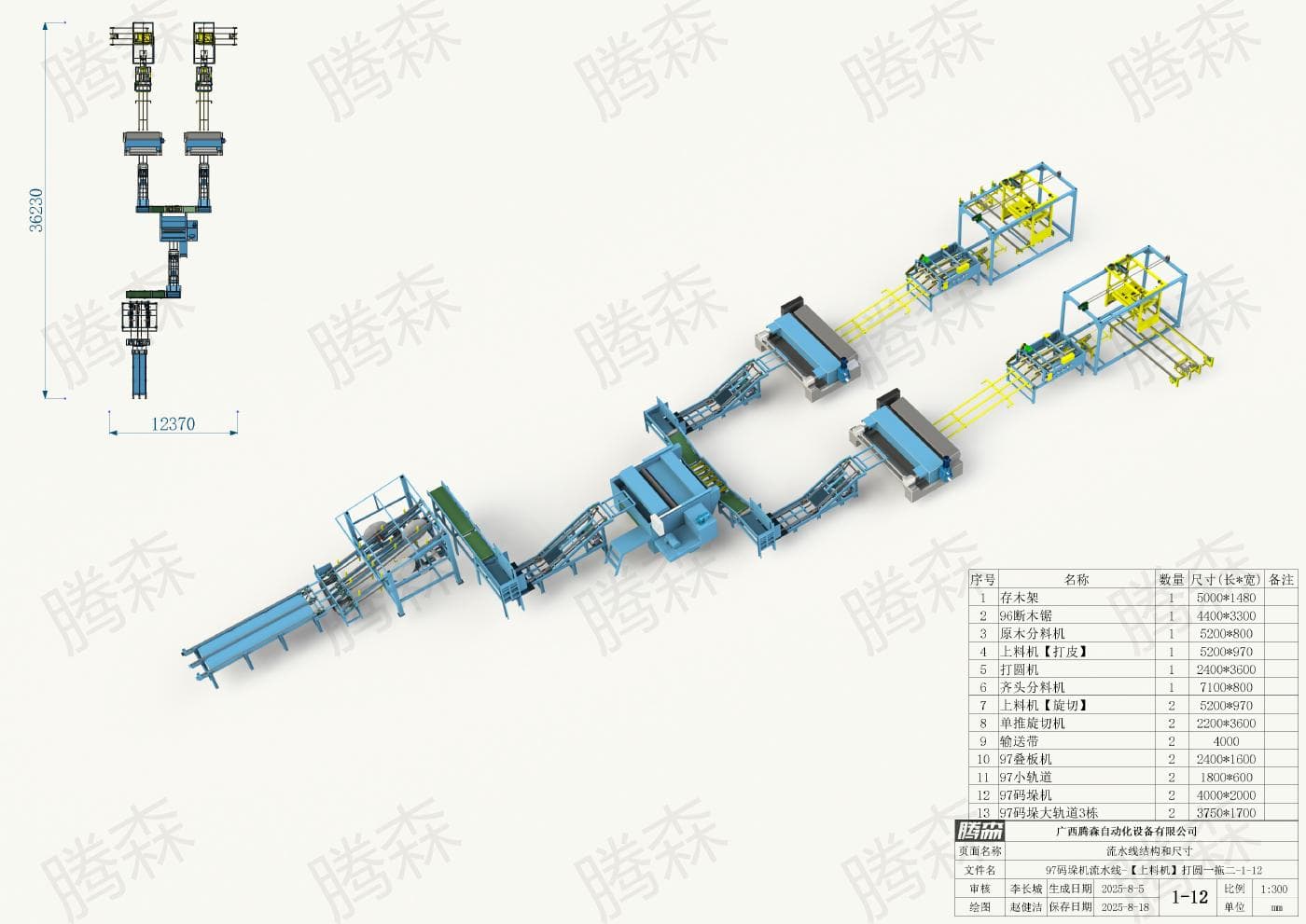

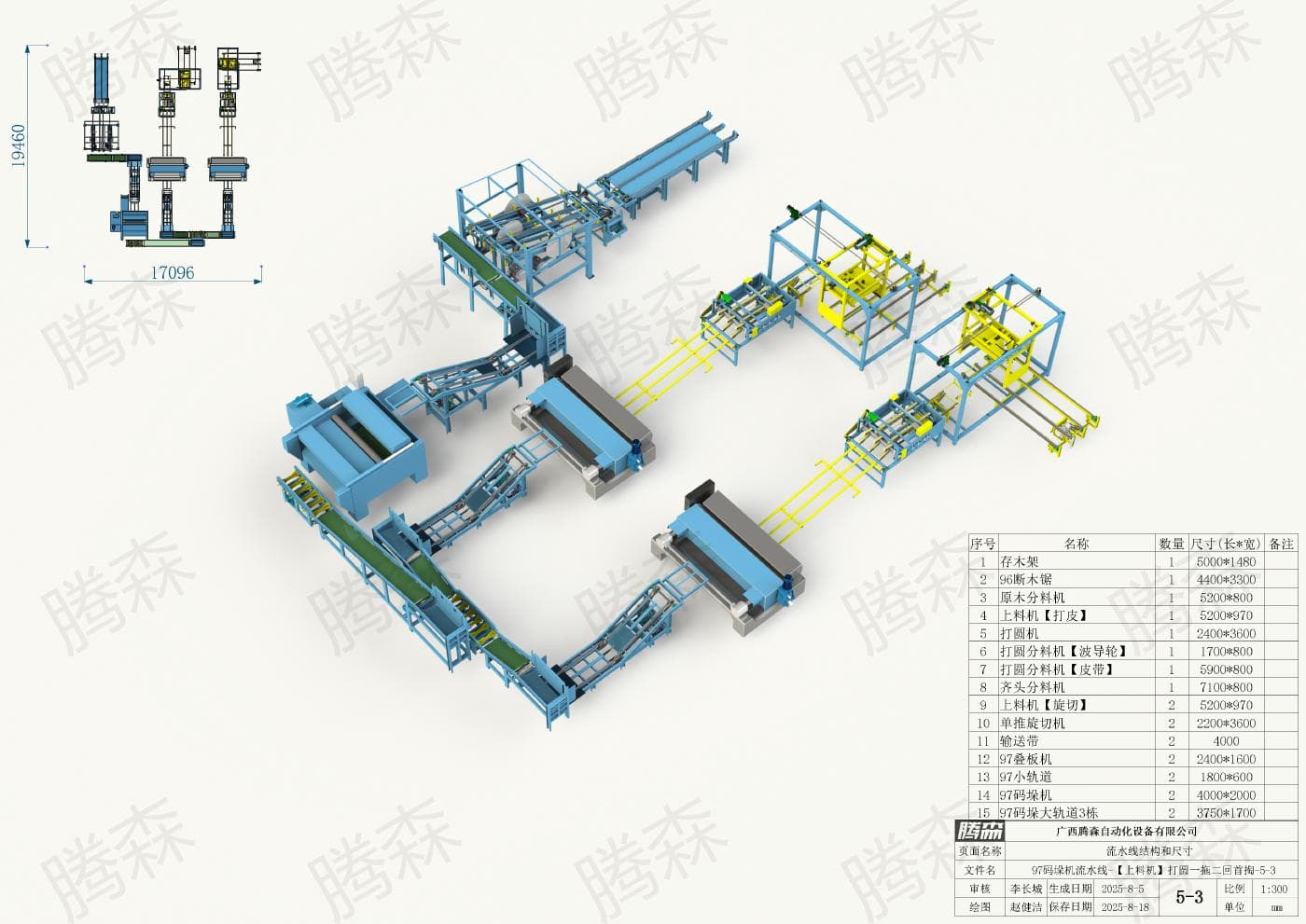

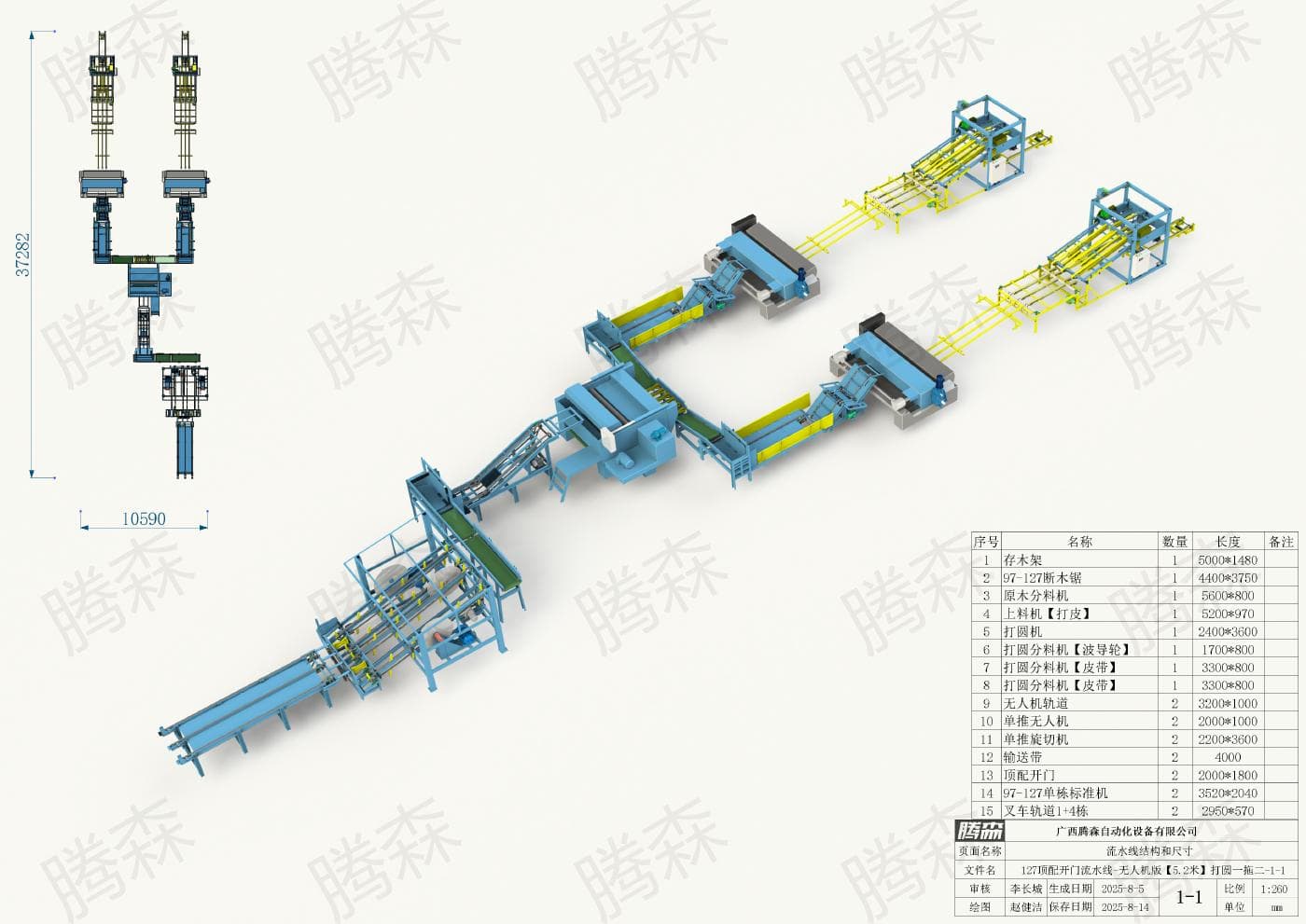

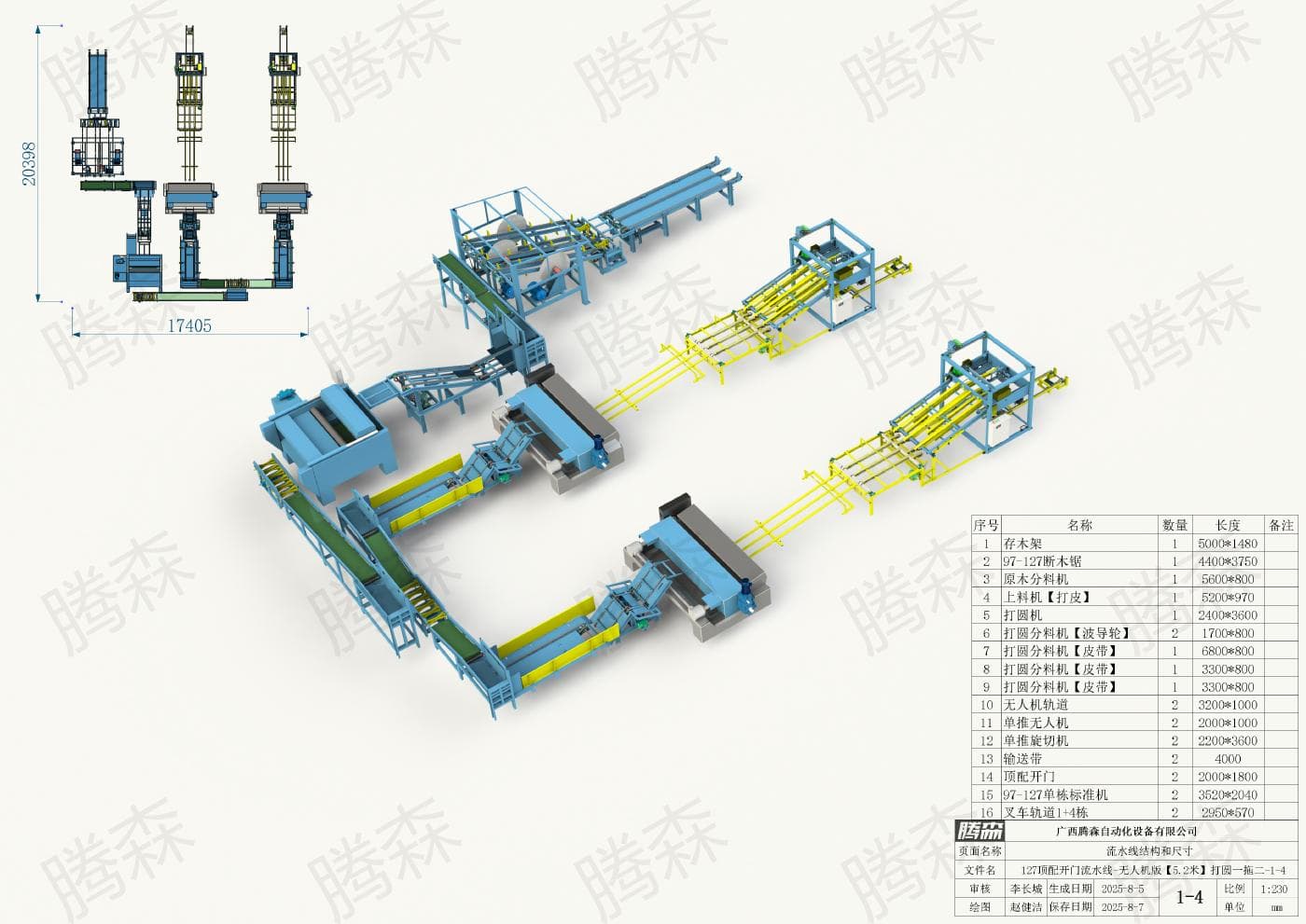

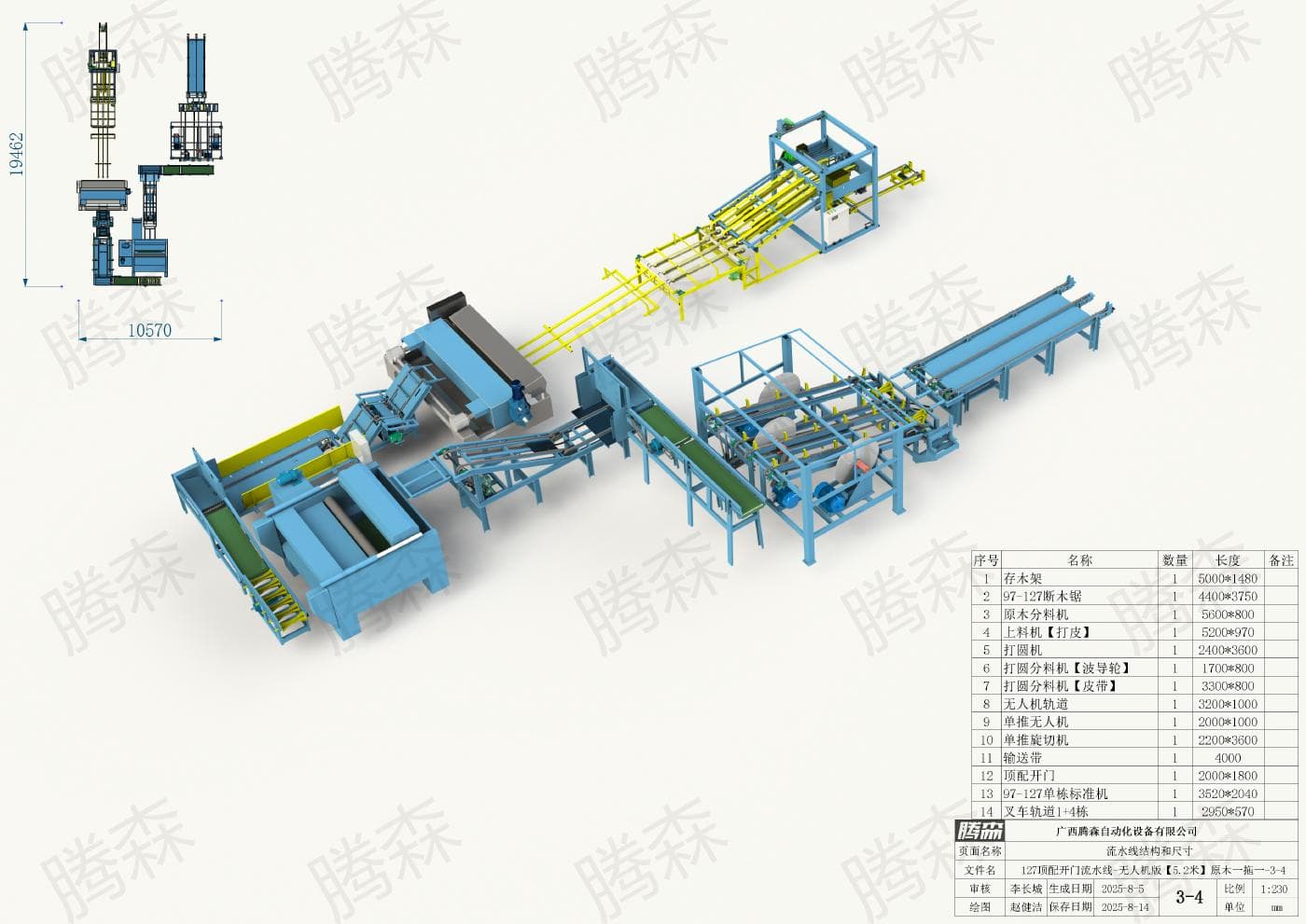

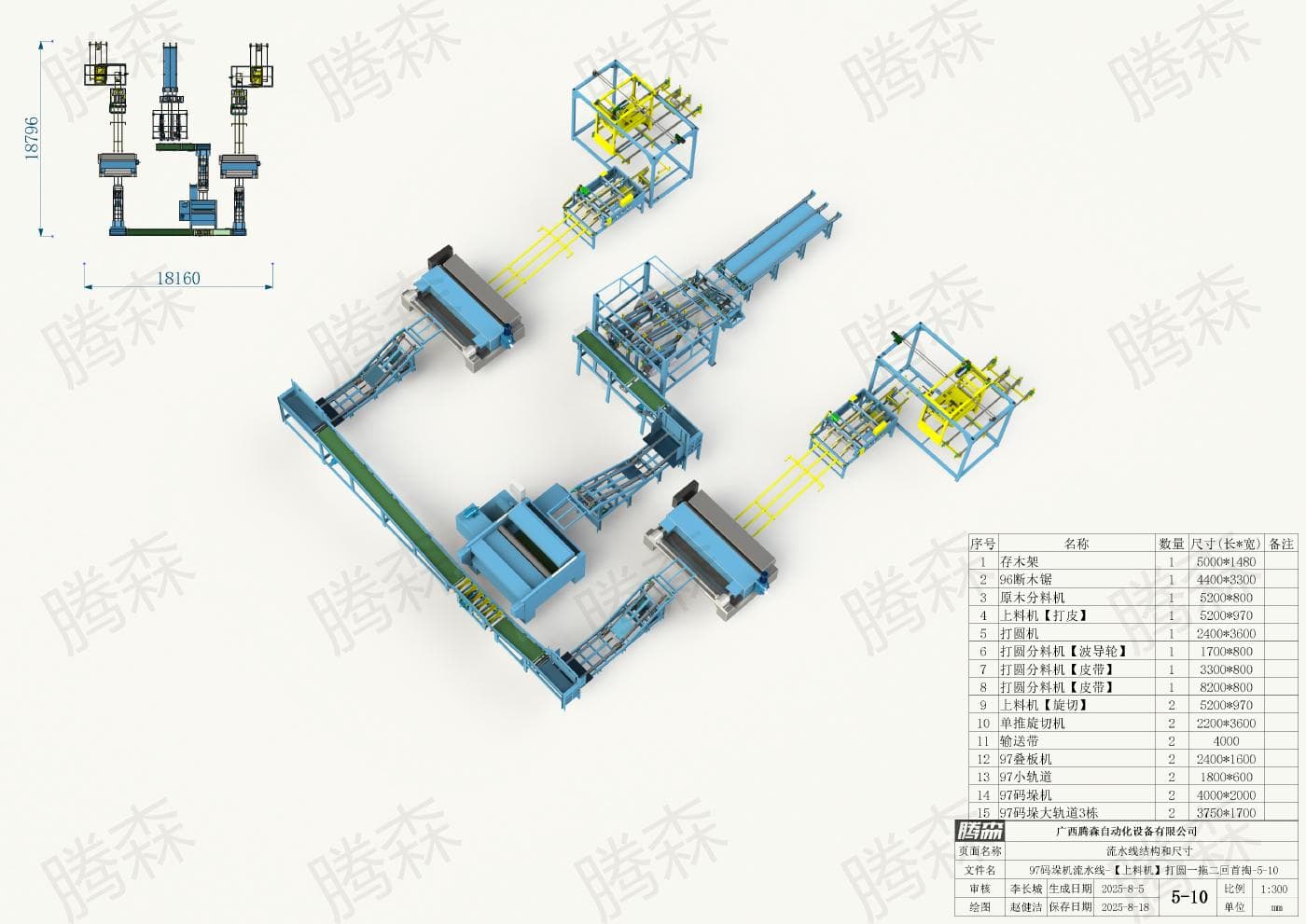

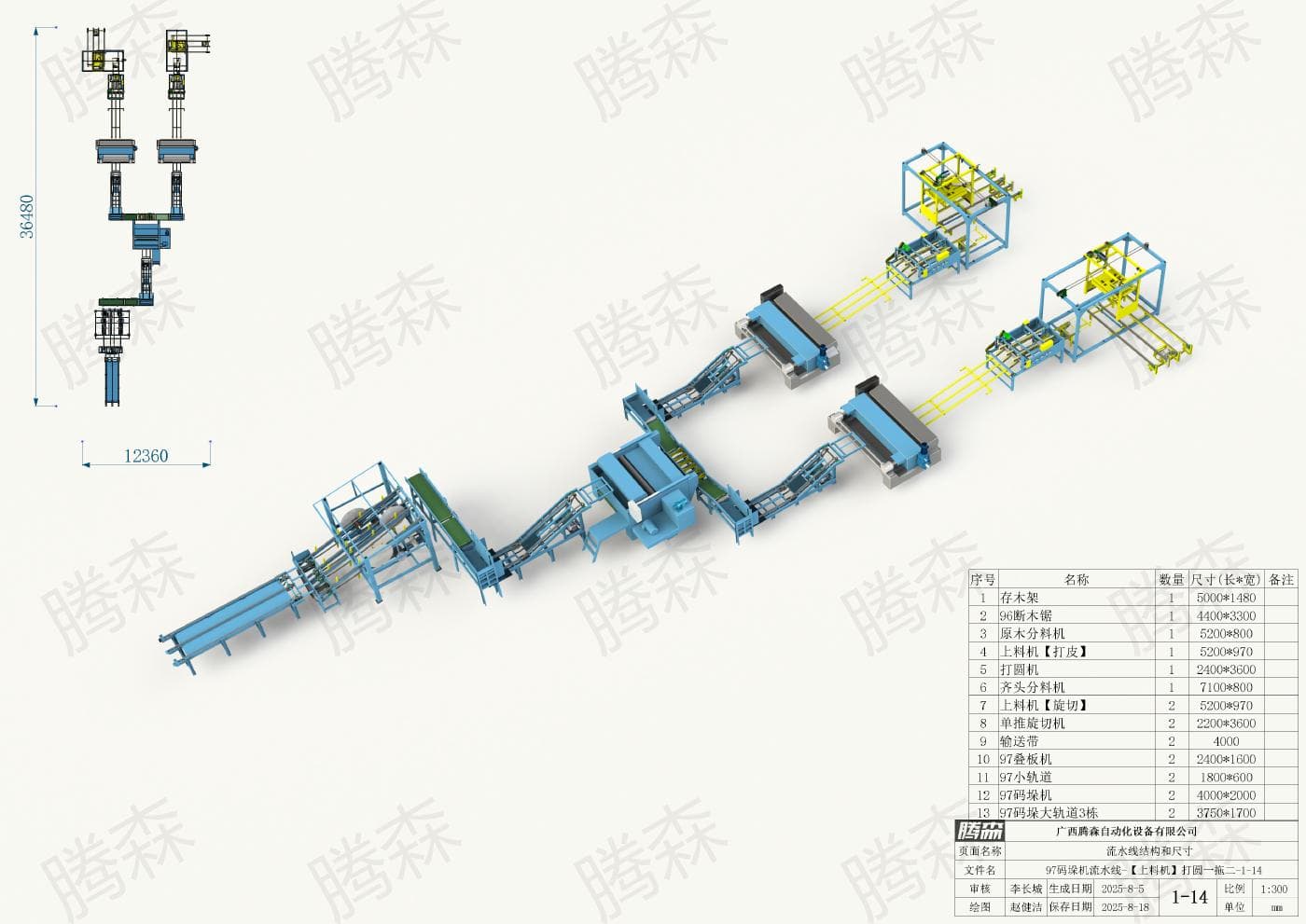

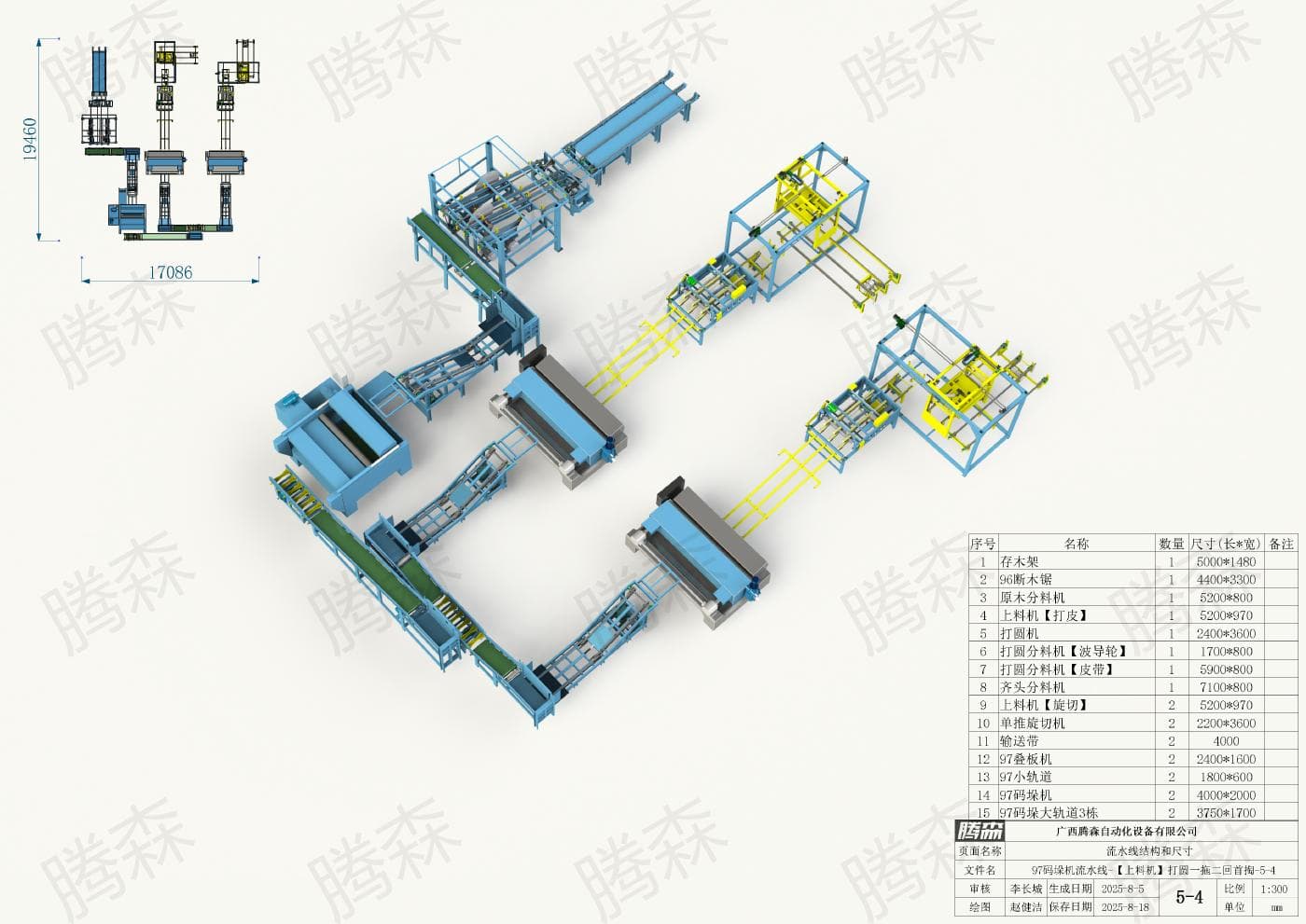

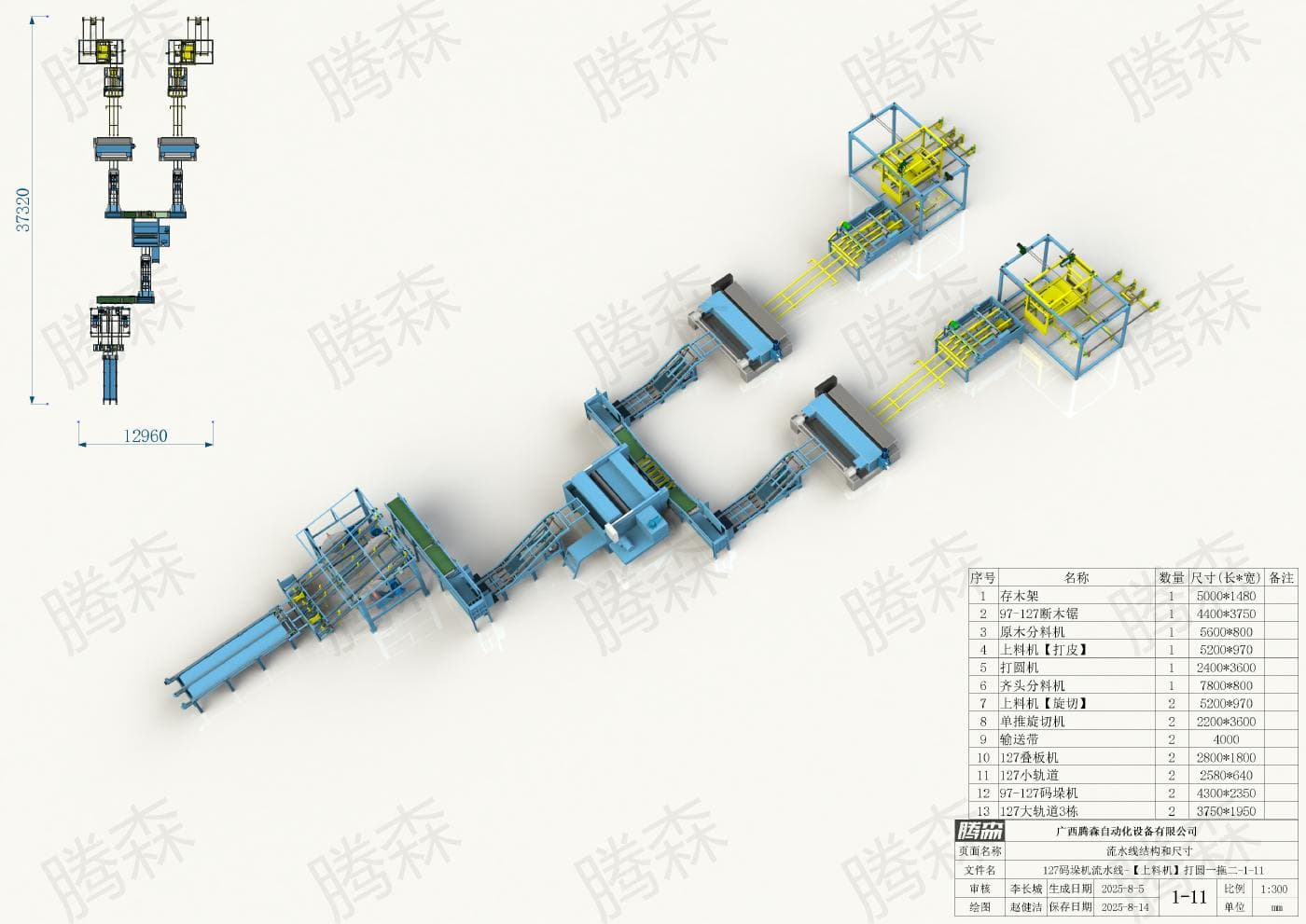

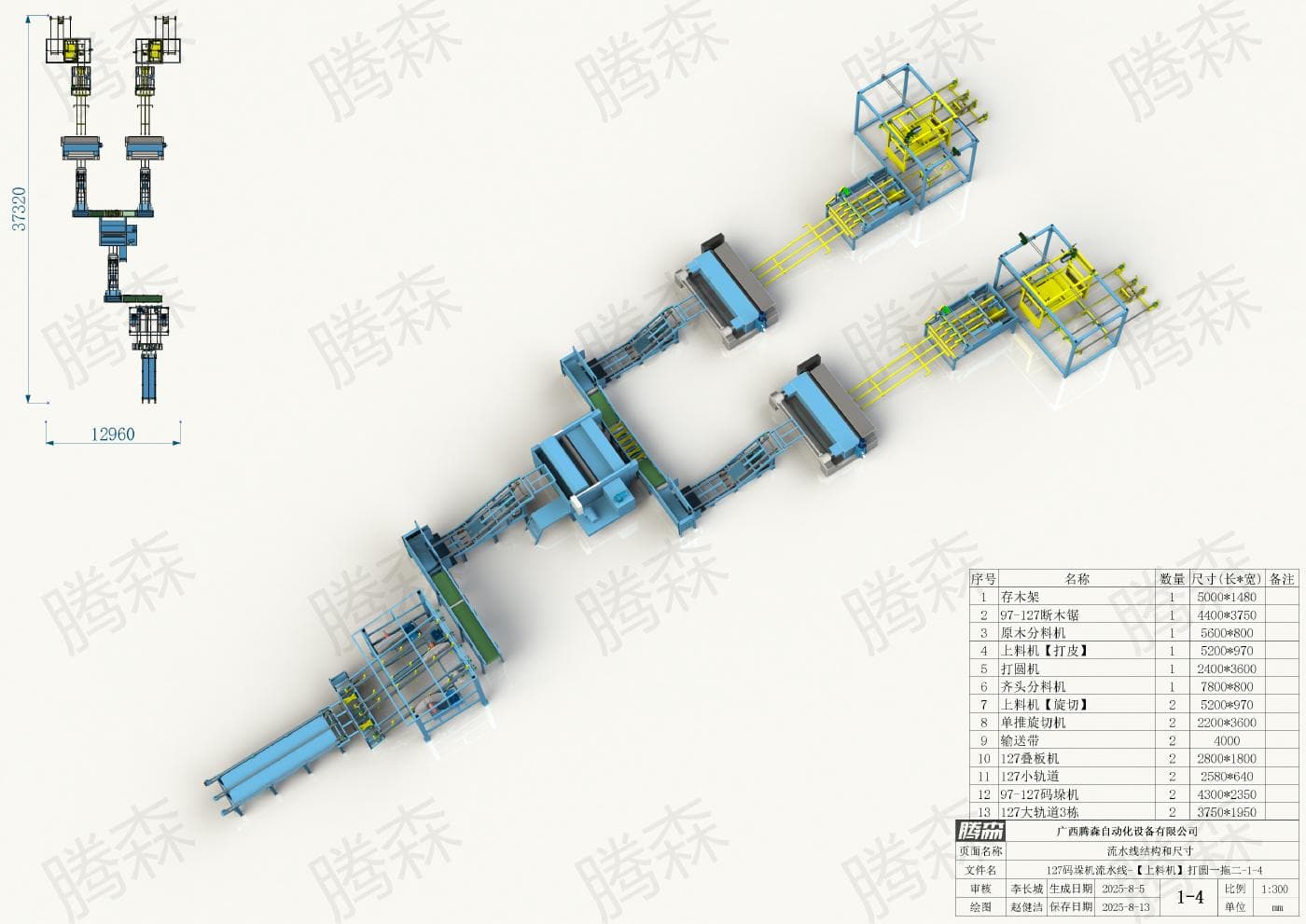

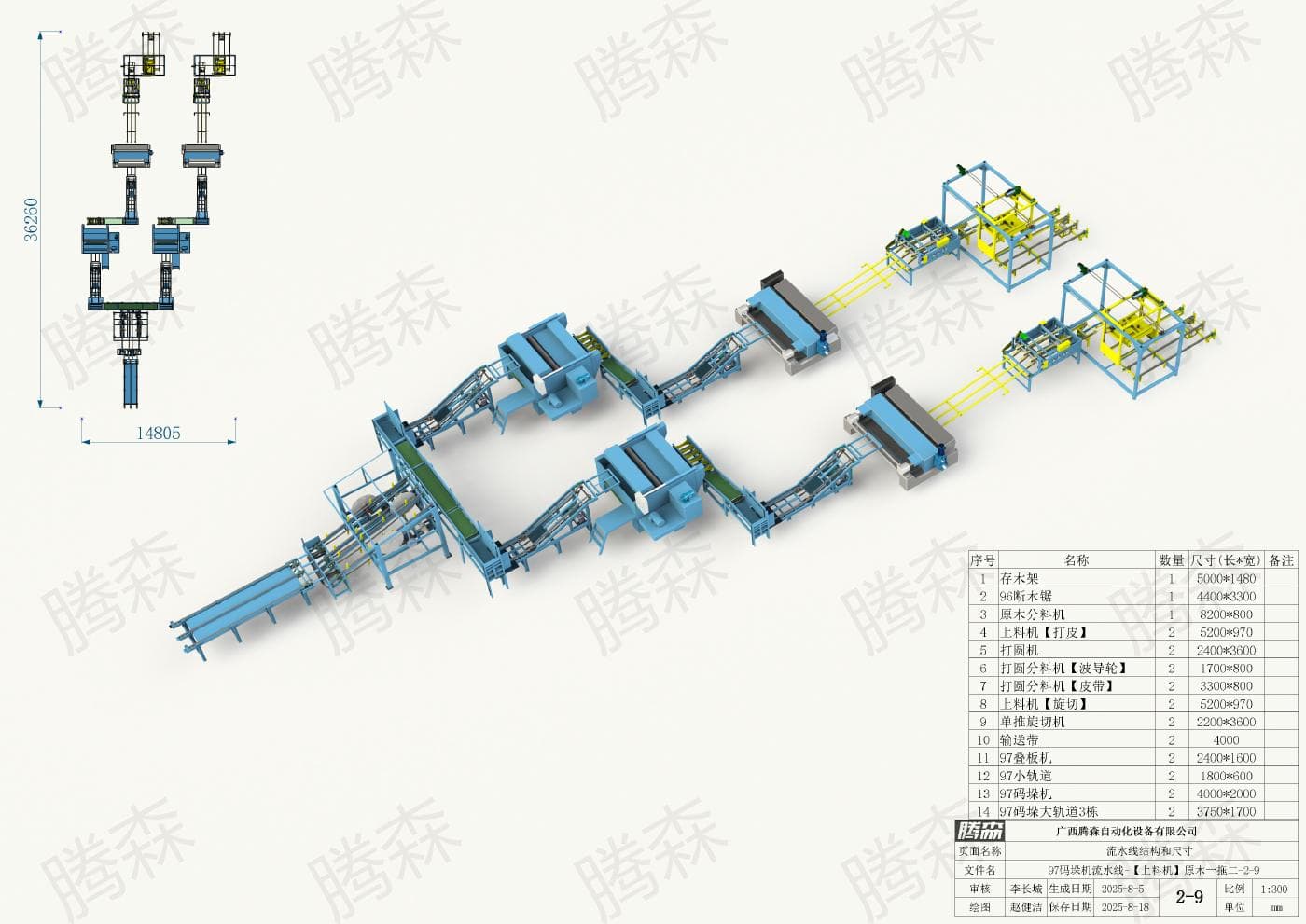

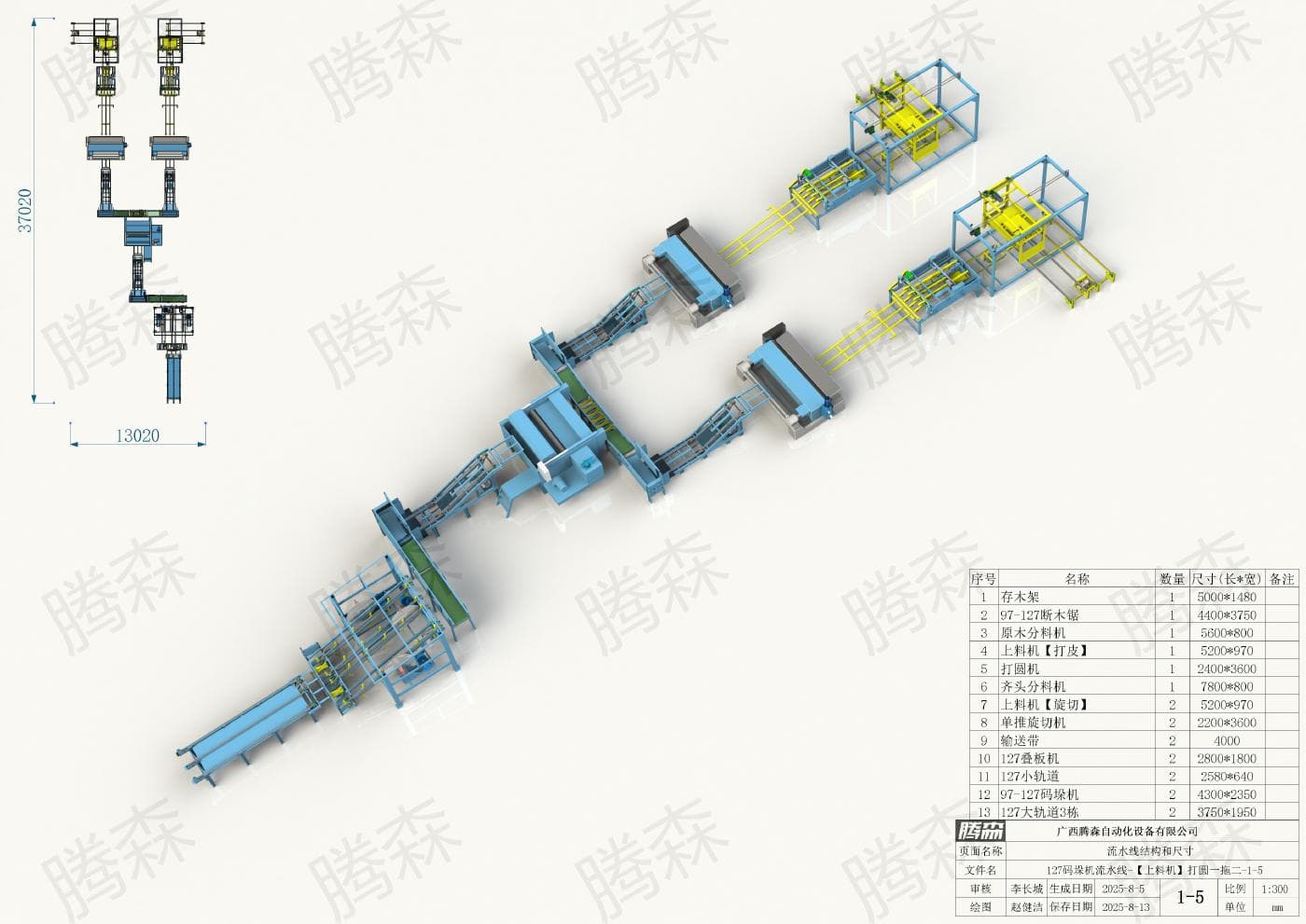

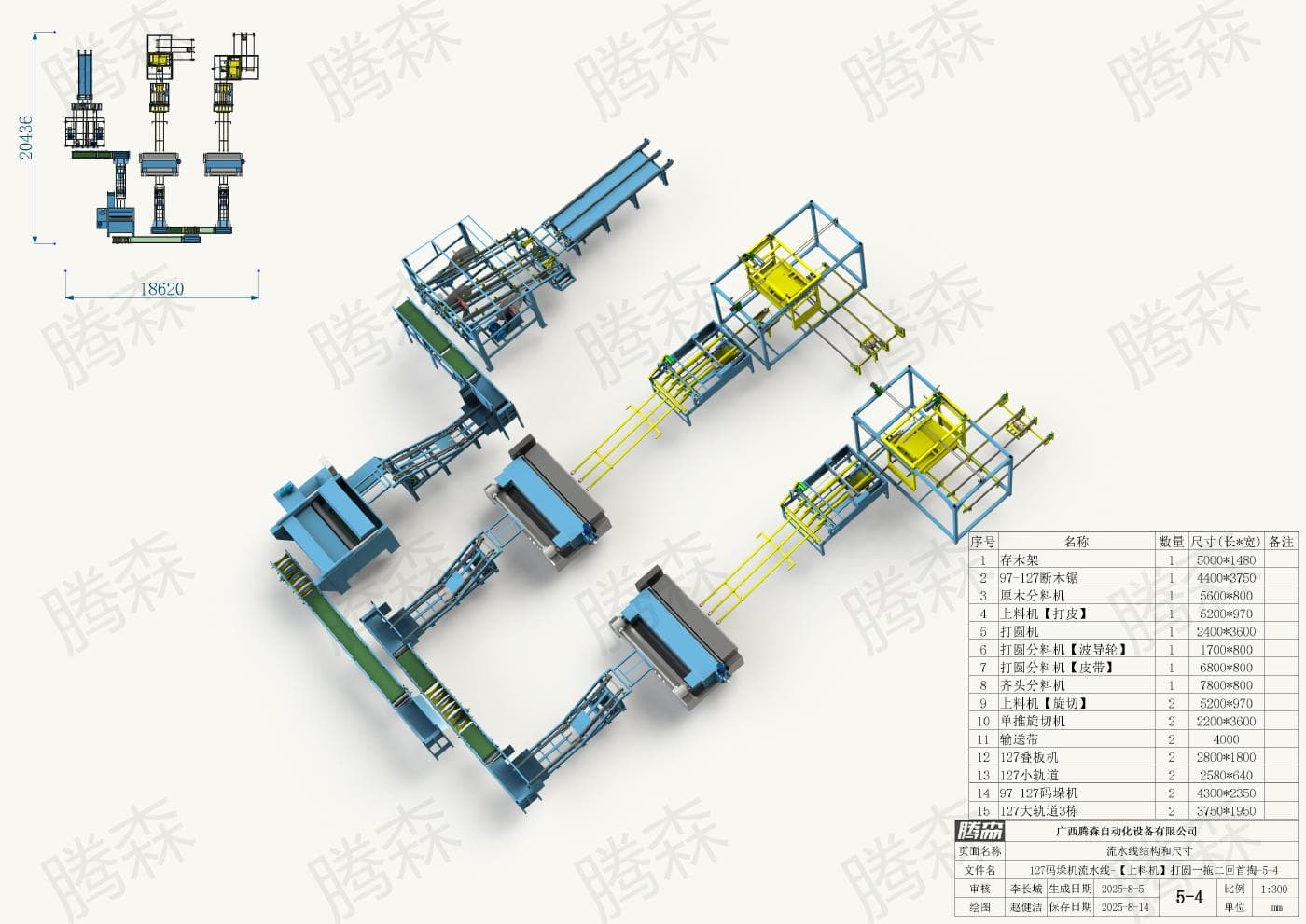

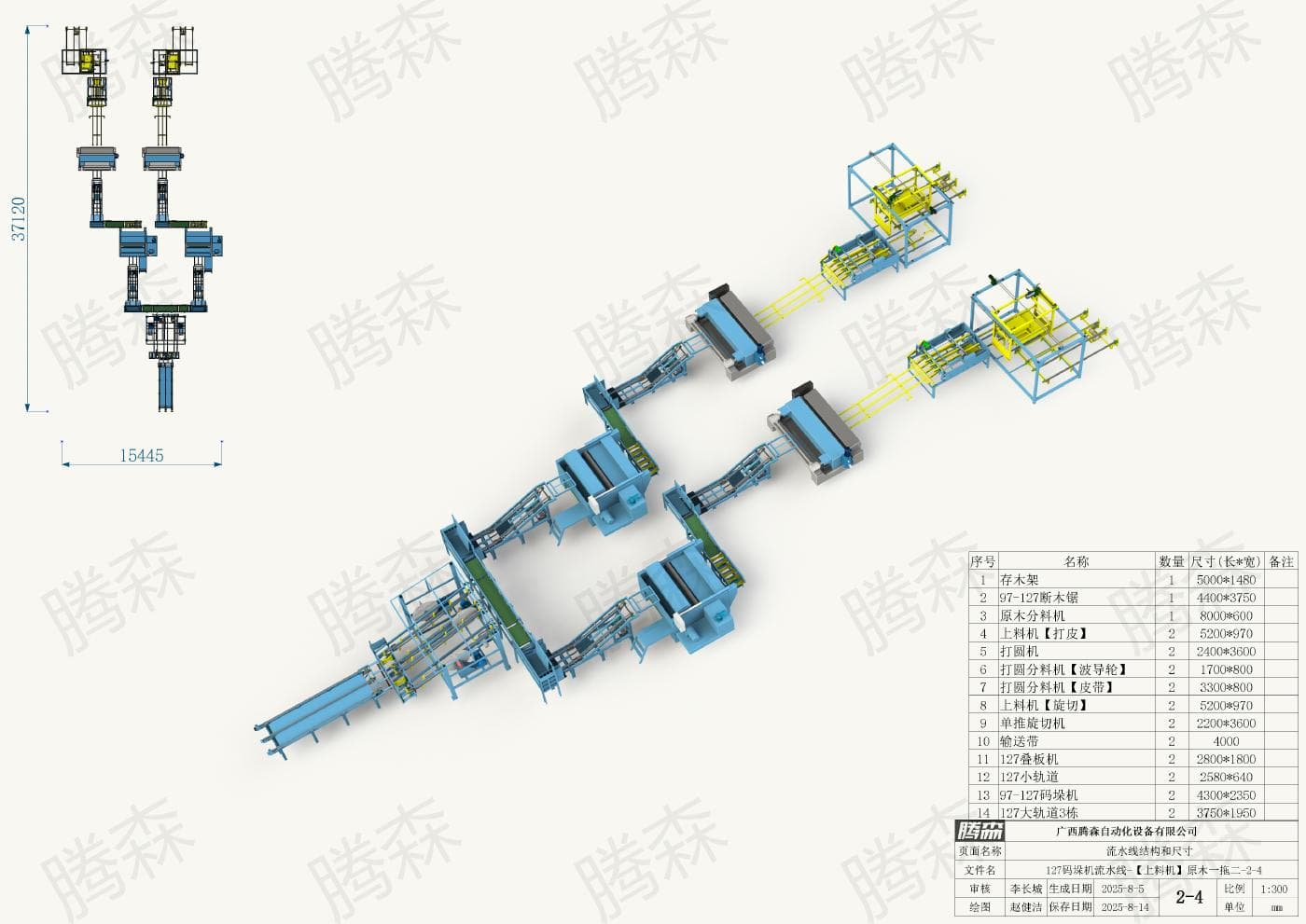

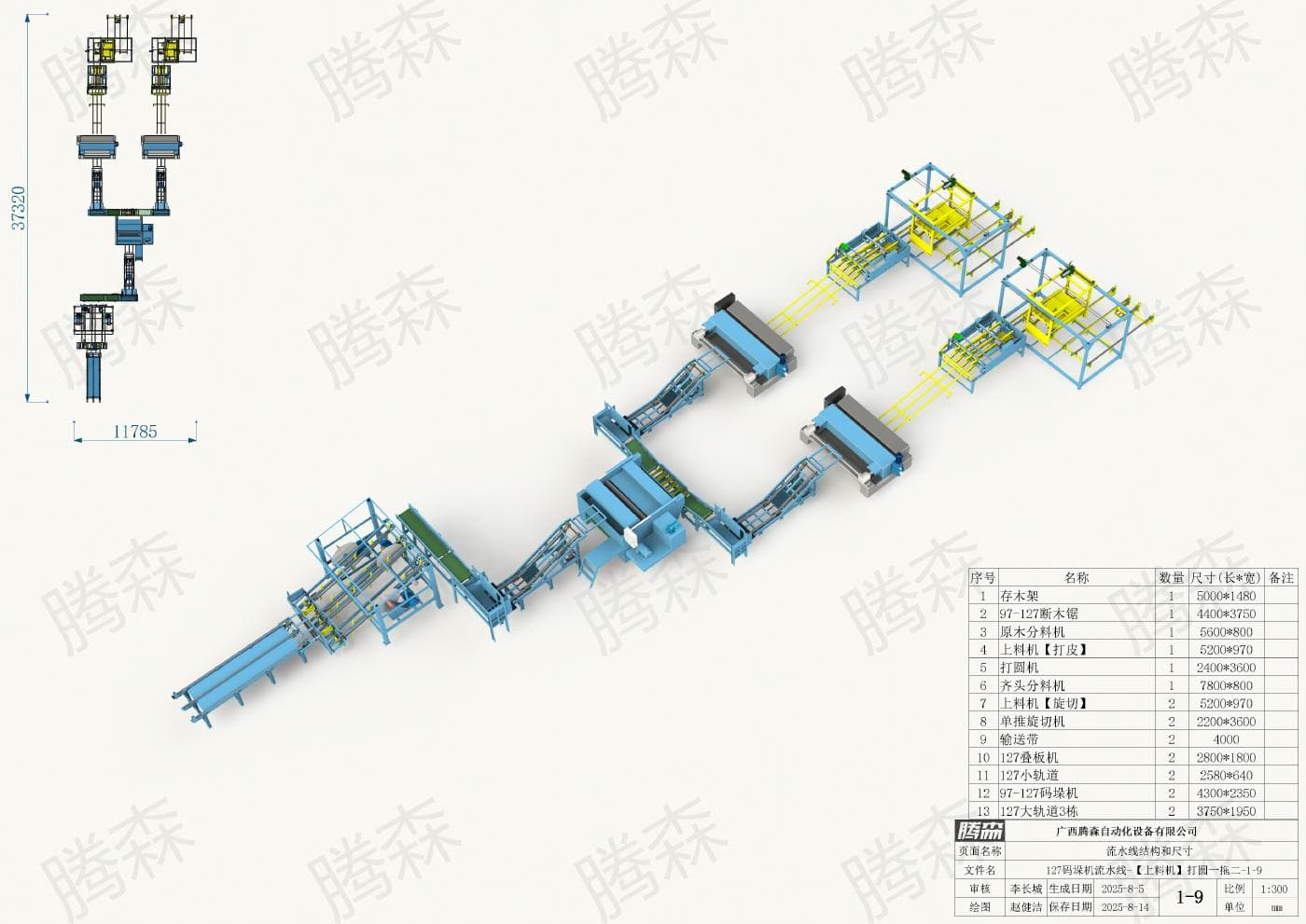

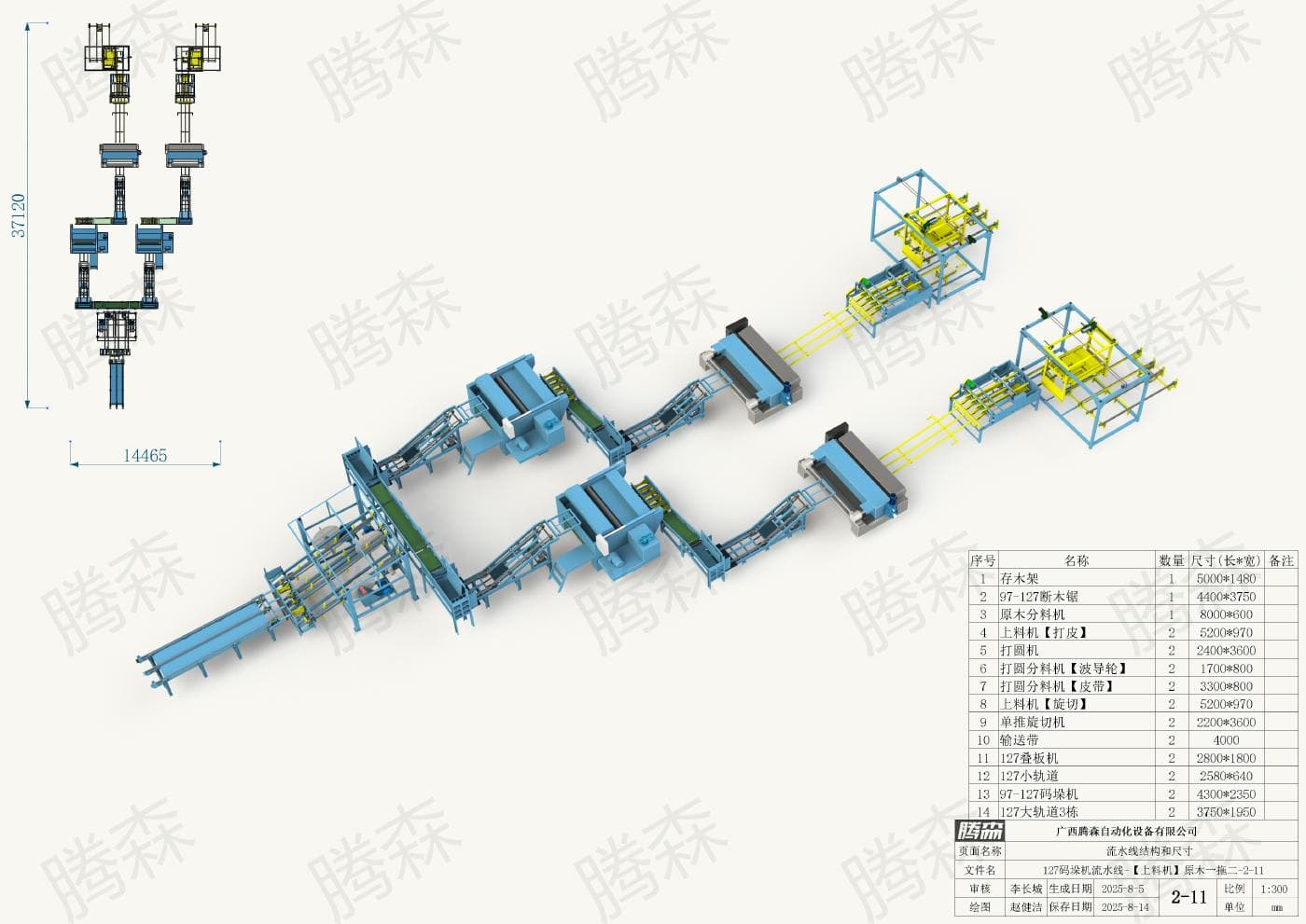

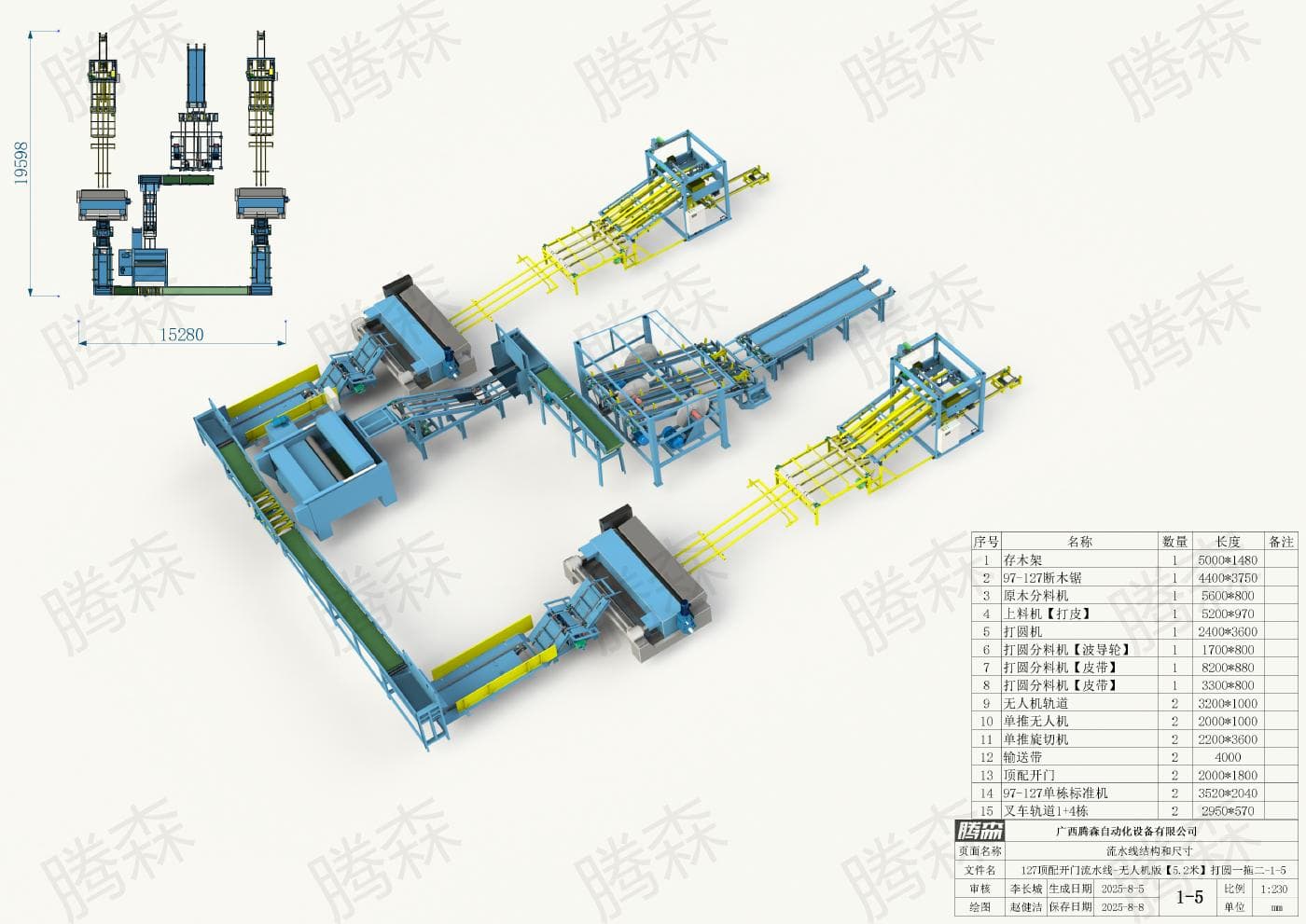

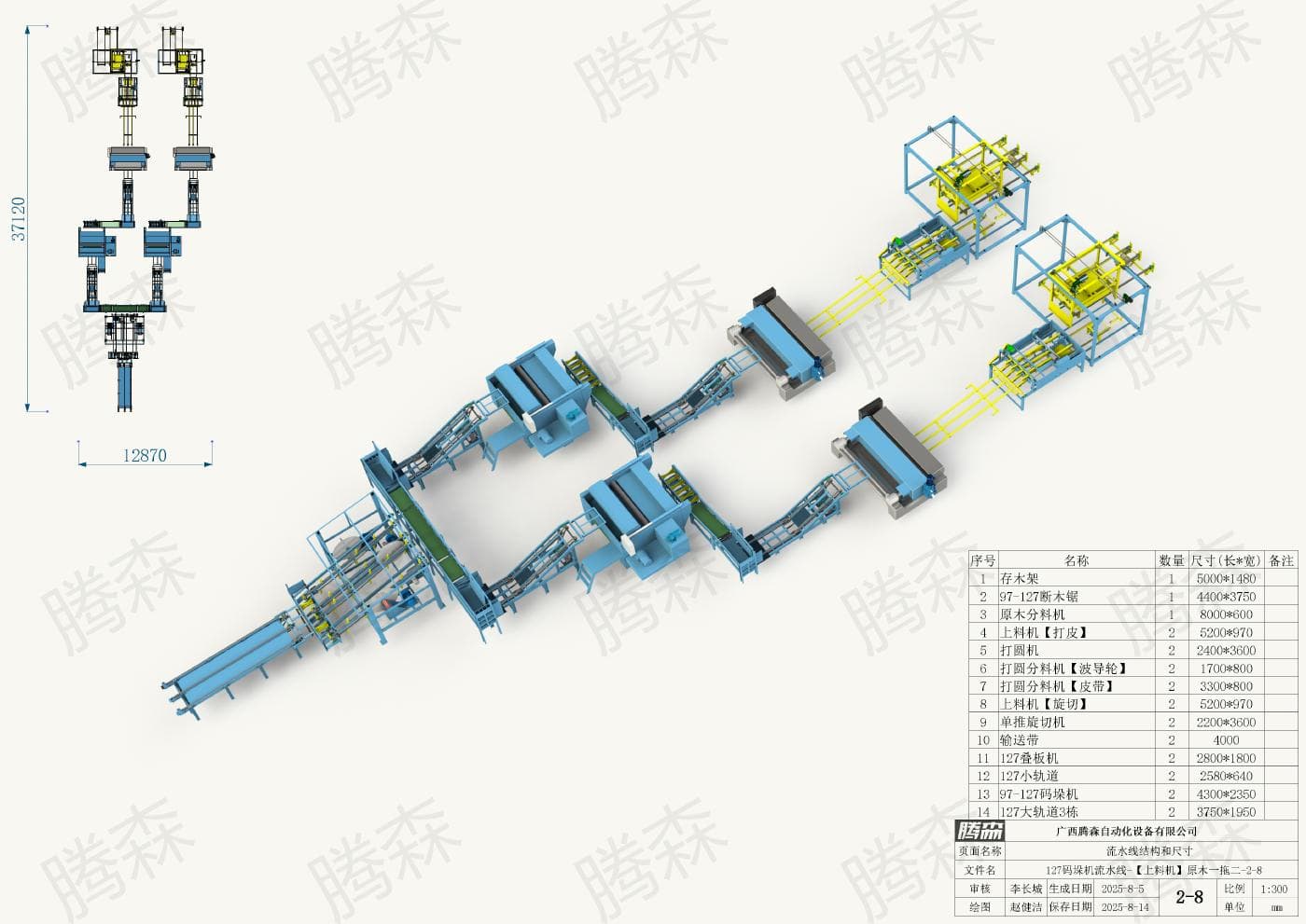

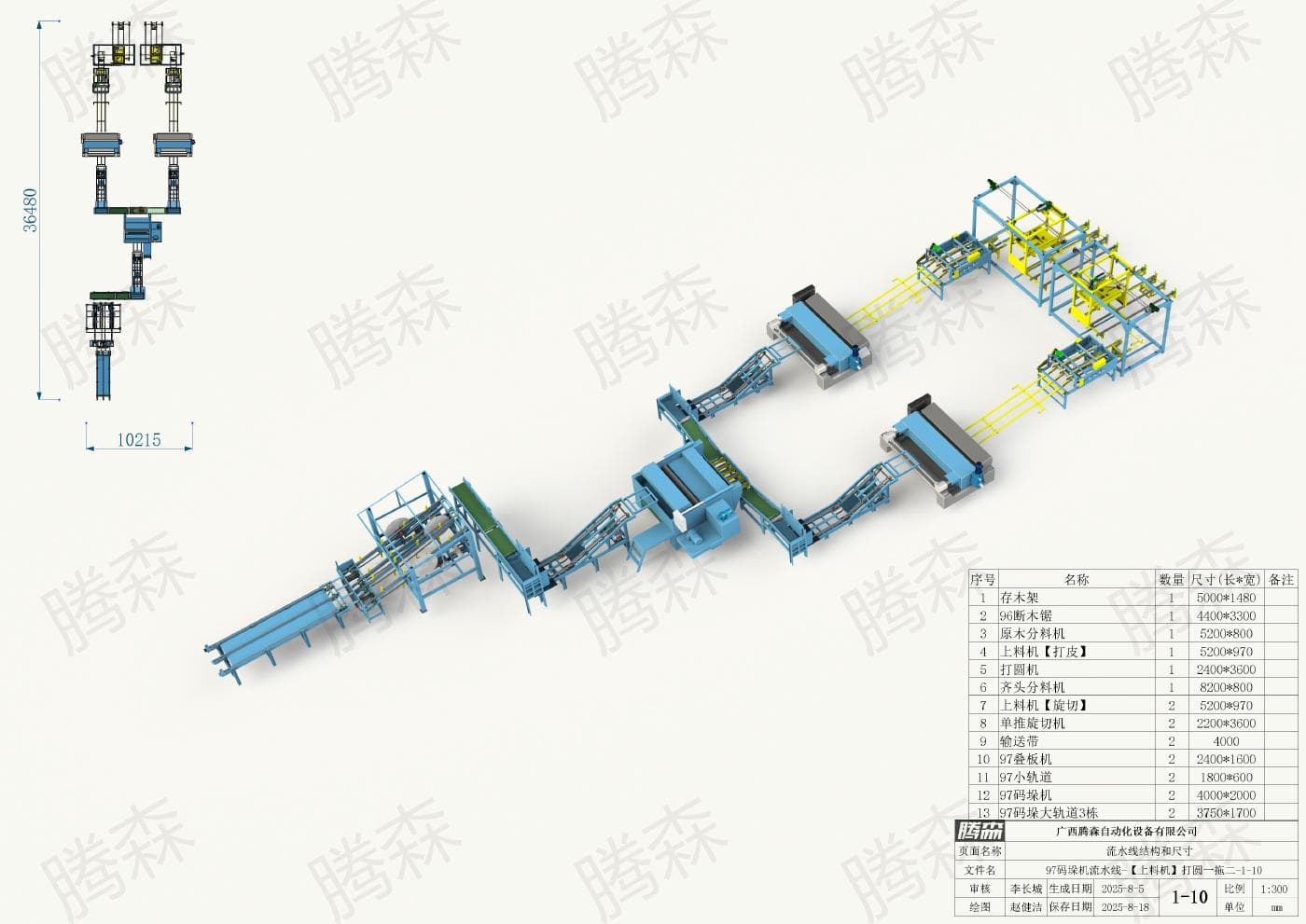

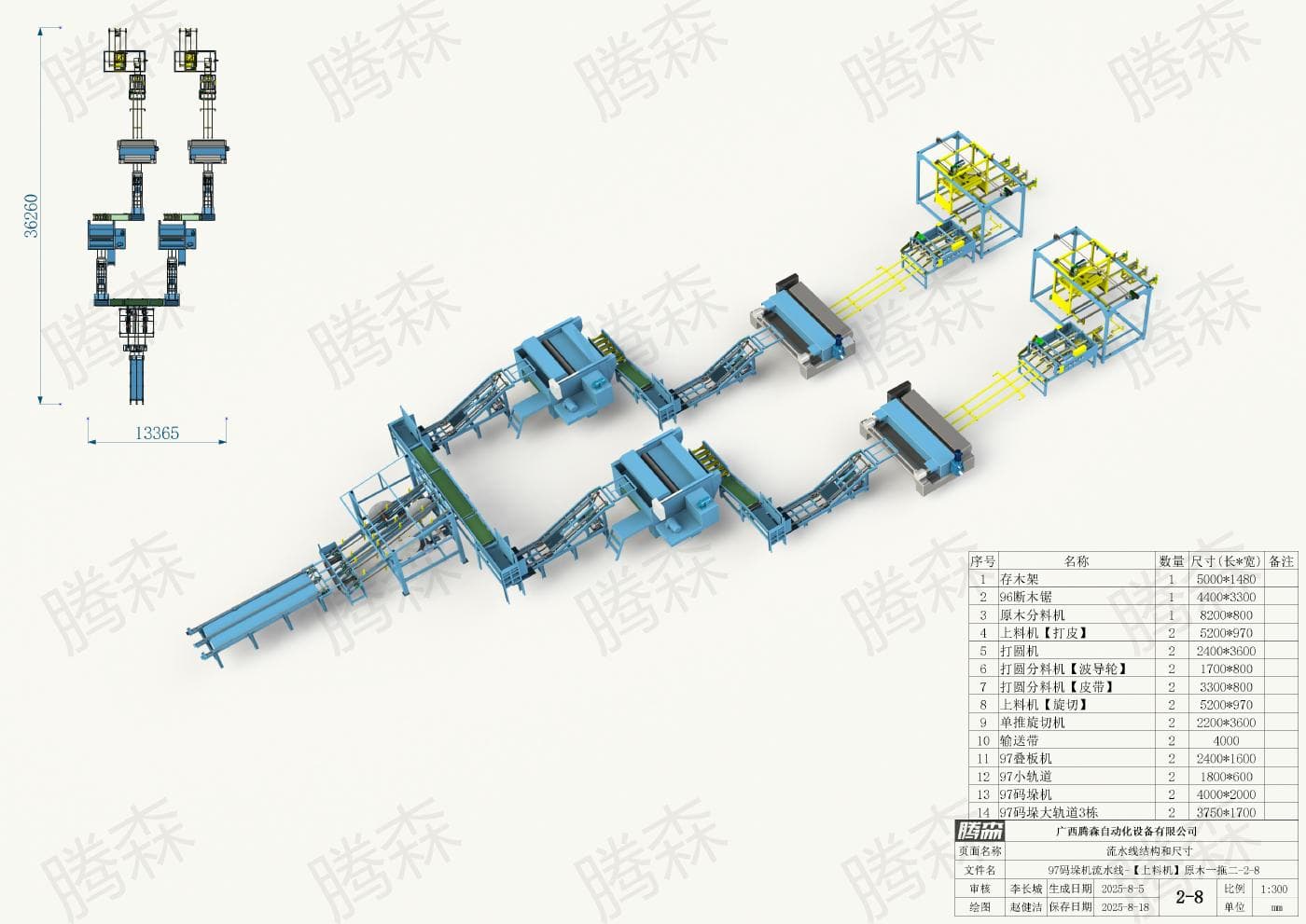

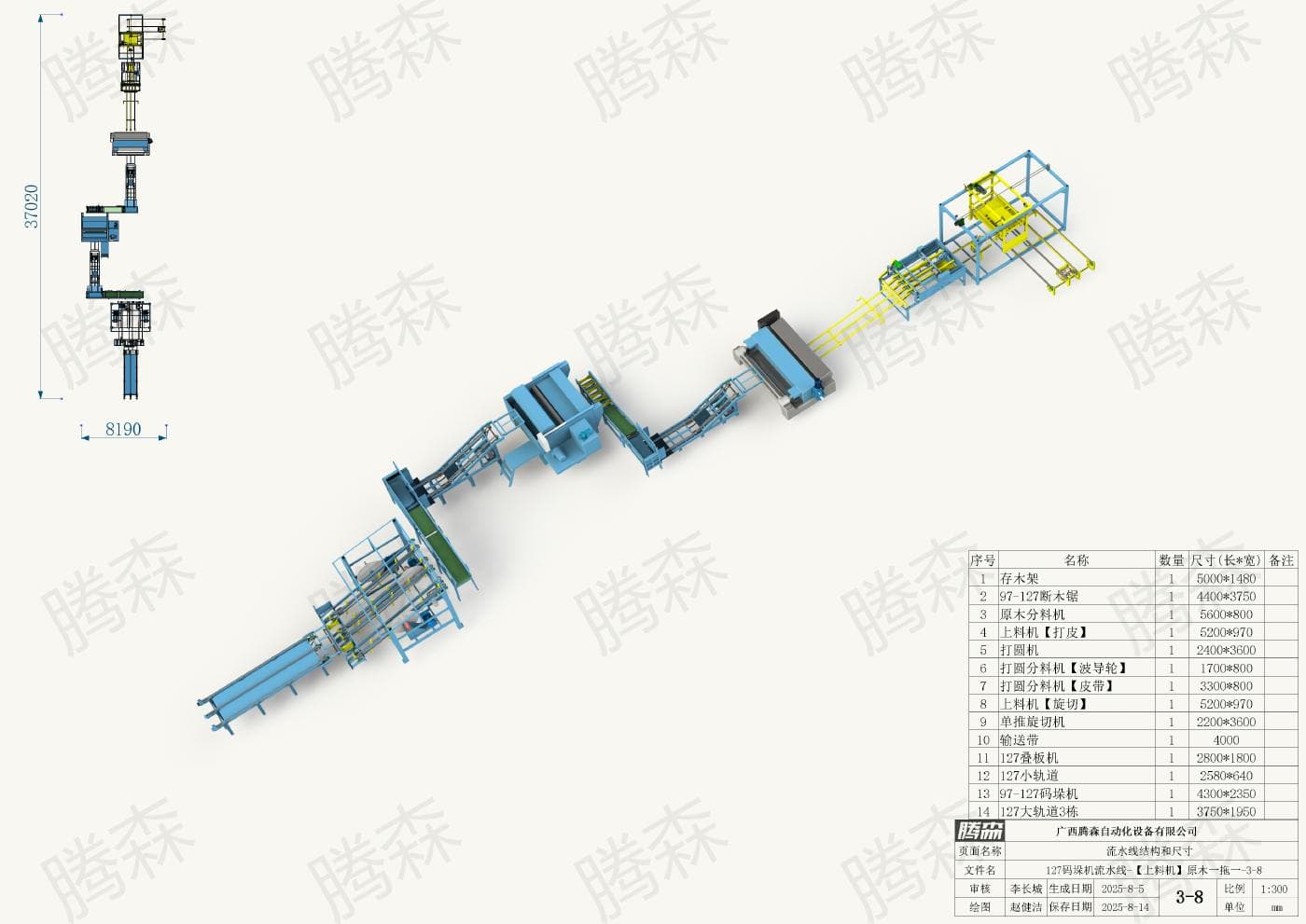

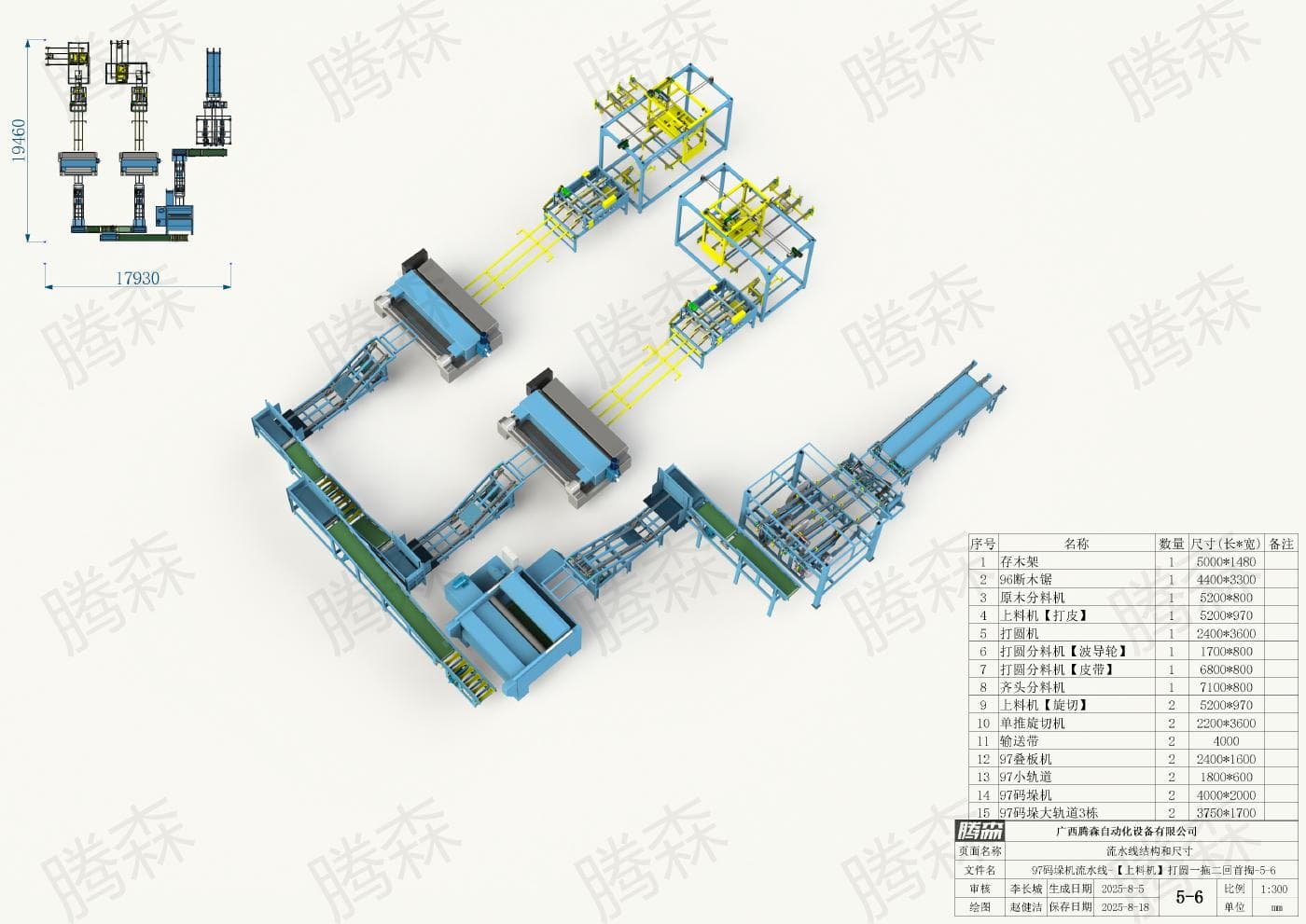

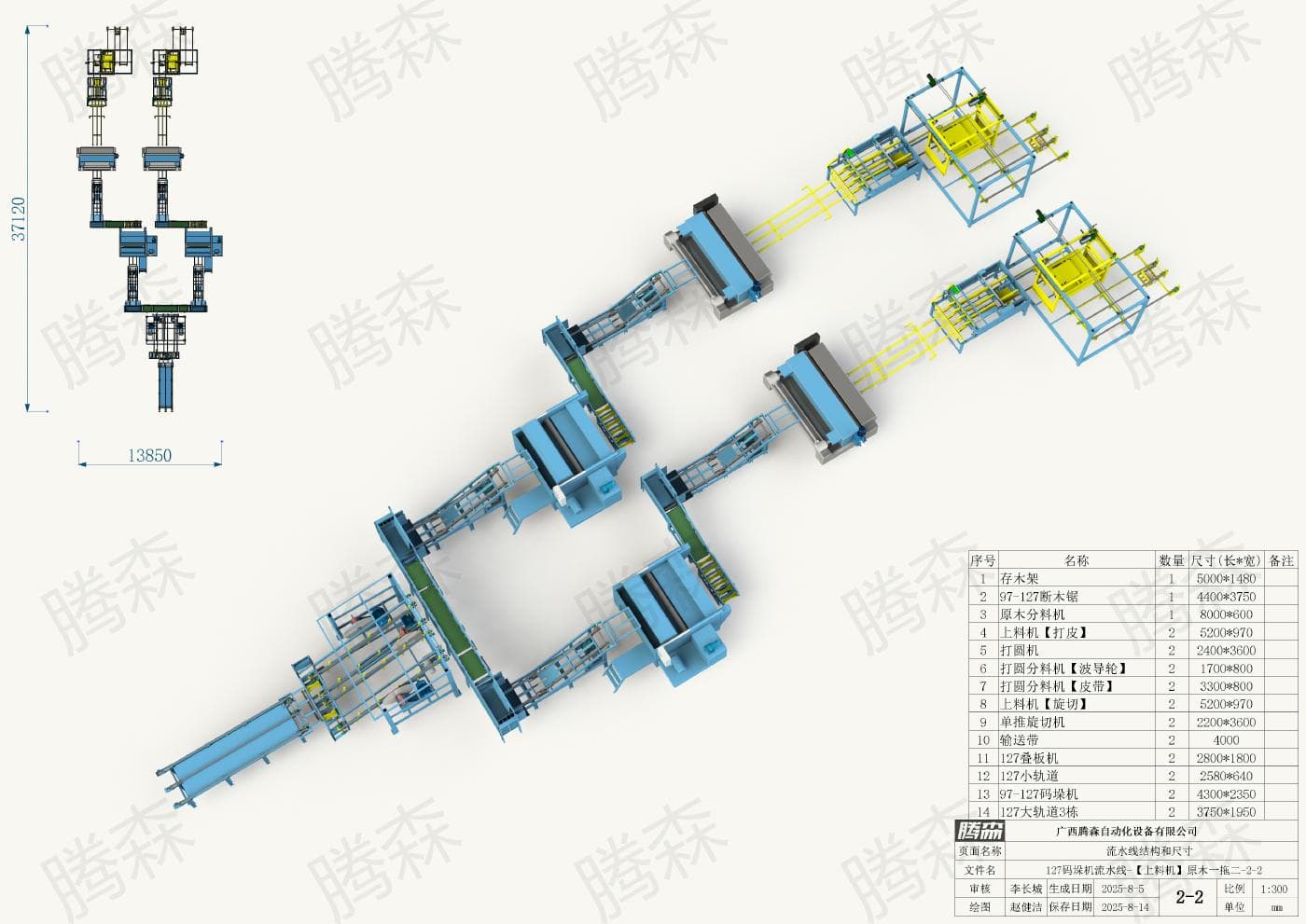

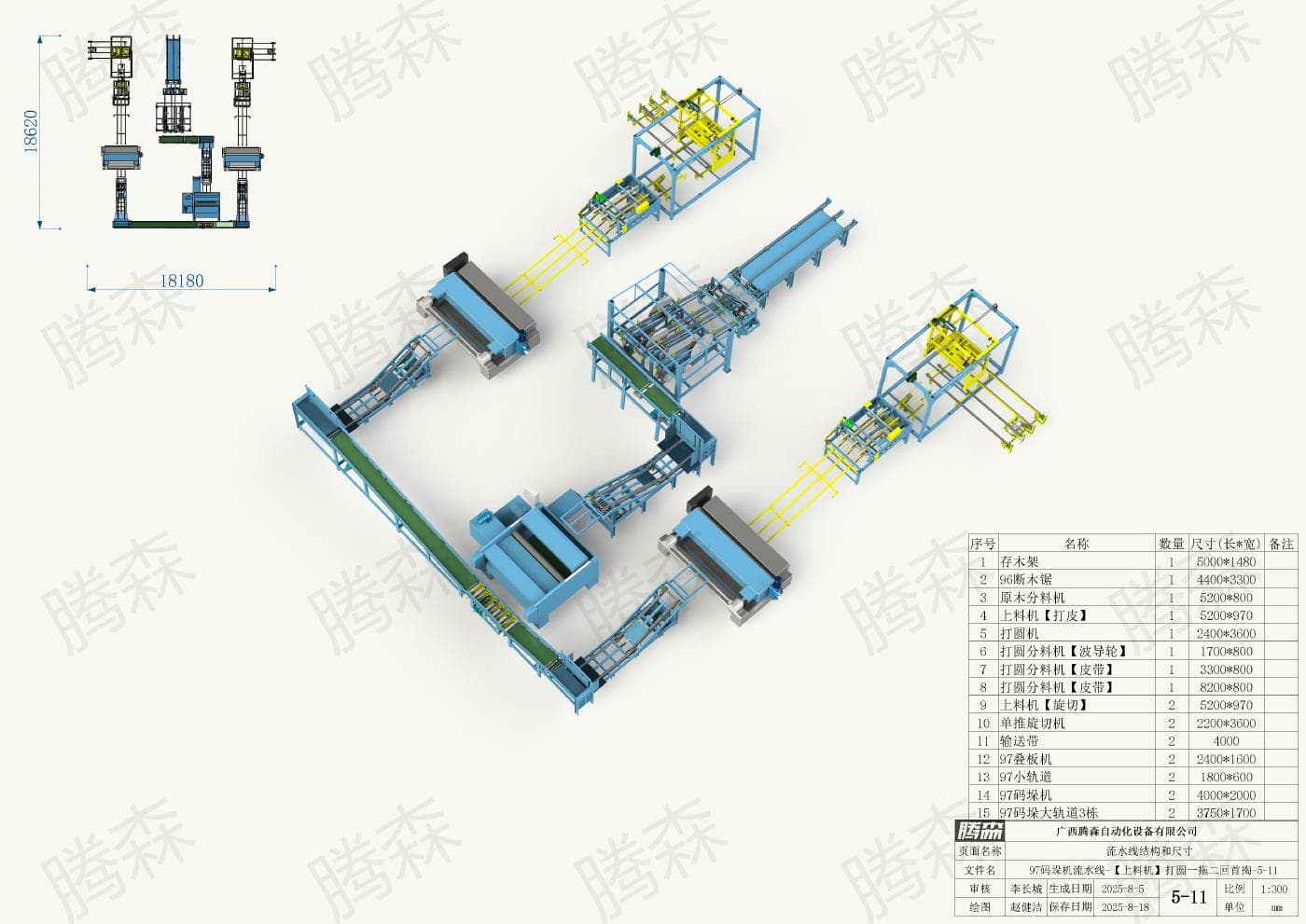

Lựa chọn album hình ảnh tham khảo phù hợp dựa trên phương án 97,127, xếp pallet hoặc cấu hình cao cấp.
